5. Параметричний аналіз (Parametric analysis)

Цей приклад показує ефект змінного вхідного опору на пропускну здатність і збільшення схеми обмежувача:

Зміна значення R1 до виразу {Rval}.

Розміщення PARAM елемента, щоб оголосити параметр Rval.

Установка і виконання параметричного аналізу значення R1, використовуючи Rval.

Цей приклад виконує багаторазовий аналіз роботи і кожний з різним значенням R1. Після того, як аналіз закінчений, Ви може аналізувати групи кривих.

Установка і виконання параметричного аналізу

5.1 Як змінити значення R1 до виразу {Rval}

5.1.1. У Capture відкрийте CLIPPER.OPJ.

5.1.2. Двічі клацніть значення елемента R1, щоб відобразити діалогове вікно Display Properties.

5.1.3. У текстовому полі Value замініть 1до на {Rval}.

5.1.4. Клацніть OK.

5.2 Як додавати PARAM елемент, щоб задати параметр Rval

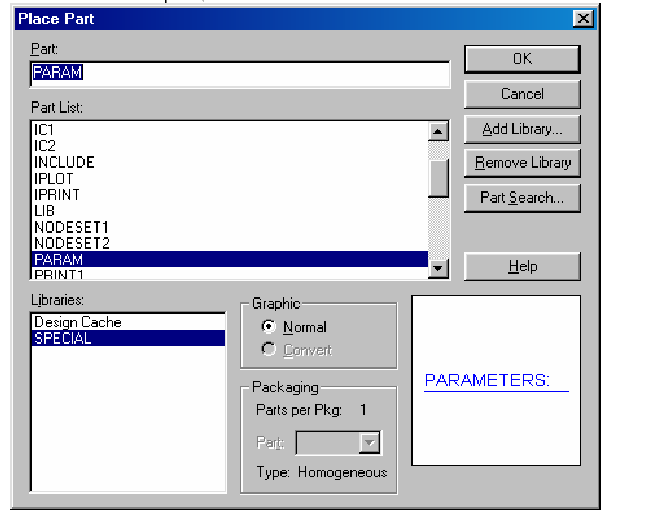

5.2.1. З меню Place Capture виберіть Part.

5.2.2. У текстовому полі Part надрукуйте PARAM (з Pspice бібліотеки SPECIAL.OLB), потім клацніть OK.

5.2.3. Розмістіть один PARAM елемент на будь-якій відкритій області в схематичній сторінці.

5.2.4. Двічі клацніть PARAM елемент, щоб відобразити електронну таблицю Part, потім клацніть New.

5.2.5. У текстовому полі Property Name уведіть Rval (без усякої фігурної дужки, тому що PSpice приймає текст у фігурних дужках як вираз, який оцінює як числове значення), потім клацніть OK.

Це створює нову властивість для PARAM елемента, що показується новим стовпцем під міткою Rval в електронній таблиці.

5.2.6. Клацніть в комірці нижче стовпця Rval і введіть 1к як початкове значення параметричного чищення.

5.2.7. У той час як ця комірка ще виділена, клацніть Display.

5.2.8. У рамці Display Format виберіть Name і Value, потім клацніть OK.

5.2.9. Клацніть Apply щоб застосувати всі зміни до PARAM елемента.

5.2.10. Закрийте електронну таблицю Parts.

5.2.11. Виберіть VP маркер і натисніть Delete, щоб видалити маркер зі схематичної сторінки.

5.2.12. З меню File виберіть Save, щоб зберегти проект.

5.3 Як виконувати параметричний аналіз значення R1, використовуючи Rval

5.3.1. З меню PSpice Capture виберіть New Simulation Profile. З'явиться діалогове вікно New Simulation.

5.3.2. У текстовому полі Name надрукуйте Parametric.

5.3.3. Зі списку Inherit From виберіть AC Sweep, потім натисніть Create.

З'явиться діалогове вікно Simulation Settings.

5.3.4. Клацніть Analysis.

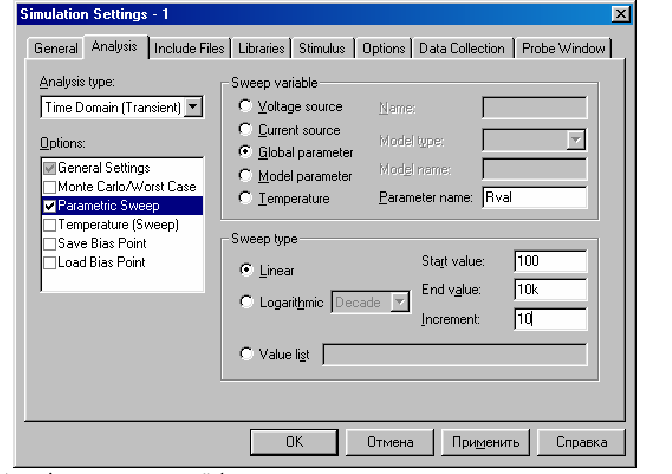

5.3.5. У Options виберіть Parametric Sweep і введіть параметри

настроювання: Analysis type – Time Domain (Transient), Sweep variable –

Global parameter, Parameter name – Rval, Sweep type – Linear, Start value – 100,

End value - 10k, Increment – 10.

5.3.6. Клацніть OK.

5.3.7. З меню PSpice виберіть Run, щоб запустити аналіз. Аналіз виконується для кожного значення Rval. Оскільки значення R1 визначене як {Rval}, аналіз виконується для кожного значення R1 при логарифмічному зростанні від 100 Ом до 10 кОм за 20 кроків, у кінцевому результаті загальна кількість 21.

5.4 Аналіз групи хвилевої форми

При продовженні прикладу, приведеного вище, існує 21 аналіз, і кожний з різним значенням R1. Після завершення Pspice моделювання з'являється діалогове вікно Available Sections (доступний розділ), вносяться в список усі 21 крок виконання і значення параметра Rval для кожного. Ви можете вибирати один чи більшу кількість кроків для відображення.

5.5 Як відображати всі 21 криву

5.5.1. У діалоговому вікні Available Sections клацніть OK. Усі 21 криві (повна група кривих) для VDB (Out) з'являться у вікні Probe.

5.5.2. Клацніть назву кривої, щоб вибрати її, потім натисніть Delete щоб видалити показані криві.
