Лабораторна робота №5 Налаштування проекту і розміщення компонентів у OrCad Layout Plus 9.2

Мета роботи: отримати навички роботи в OrCAD Layout з виконання автоматичного і «ручного»розміщення компонентів на друкованій платі.

Теоретичні відомості

5.1. Завантаження списку з'єднань і технологічного шаблону

Після створення та перевірки схеми електричної принципової в OrCAD Capture необхідно скласти список з'єднань для подальшого розміщення корпусів елементів і трасування друкованої плати за допомогою команди OrCAD Capture Create Netlist.

Результатом виконання даної команди є файл з розширенням *. mnl, що містить необхідну інформацію для подальшої роботи в OrCAD Layout.

Для завантаження списку з'єднань в OrCAD Layout виберіть меню File / New і після вибору технологічного шаблону (файли з розширенням *. tch або *. tcl) вкажіть на файл списку з'єднань. Якщо в процесі завантаження списку з'єднань виявлені елементи, що не мають посилання на існуюче посадочне місце (корпус), то в діалоговому вікні необхідно вибрати ім'я бібліотеки і ім'я корпусу відповідного елементу (Link existing footprint to component ...).

Для того, щоб Створити проект у Layout потрібно скористати меню File - New. Система автоматично запітає Яким шаблоном слід скористатися.

Технологічні шаблони (файли з розширенням *. tch або *. tcl) містять початкову інформацію про друковану плату: установки сіток, зазорів, шарів, контактних майданчиків, перехідних отворів, стратегії розміщення компонентів, трасування плати, і т.д. Всі ці установки можна виконати і в подальшому або завантажити інший технологічний шаблон. Для створення власного технологічного шаблону необхідно визначити всі необхідні параметри друкованої плати та зберегти файл із явною вказівкою розширення (*. tch або *. tcl).

Потрібно вибрати шаблон METRIC.TCH, який міститься в директорії OrCAD\ Layout-Plus\DATA\. Після цього система запитає який лист з’єднань відкрити. Потрібно вказати лист з’єднань що був створений в першій лабораторній роботі. Перед цим потрібно переконатись що для кожного графічного зображення елемента є його корпусне зображення. Відкривши відповідний лист з’єднань, система попросить вас ввести ім’я нового файлу, а потім почне встановлювати елементи на робочий лист програми Layout. Якщо системі не вдасться знайти відповідний корпус, вона запросить вас вручну знайти його.

Після успішного завантаження списку з'єднань в OrCAD Layout відображаються корпусу елементів із зазначенням електричних з'єднань (рис.1).

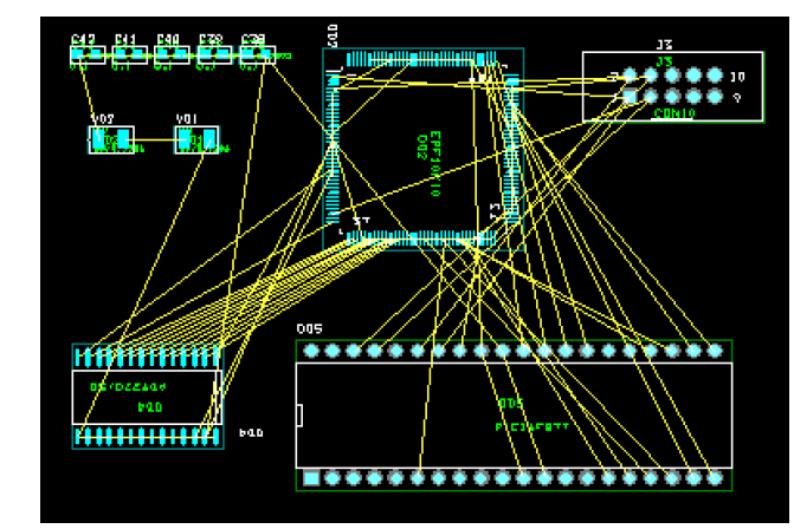

Рис.1. Корпуси елементів та електричні з'єднання в OrCAD Layout після завантаження списку з'єднань

5.2. Налаштування параметрів проекту OrCad Layout і перегляд властивостей елементів проекту

Глобальні налаштування проекту в OrCAD Layout доступні по команді Options / System Settings /

Всі інші необхідні налаштування здійснюються за допомогою команд меню електронних таблиць View / Database Spreadsheets (рис.2) або за допомогою клавіші ( ) меню швидкого доступу View Spreadsheet (рис. 3).

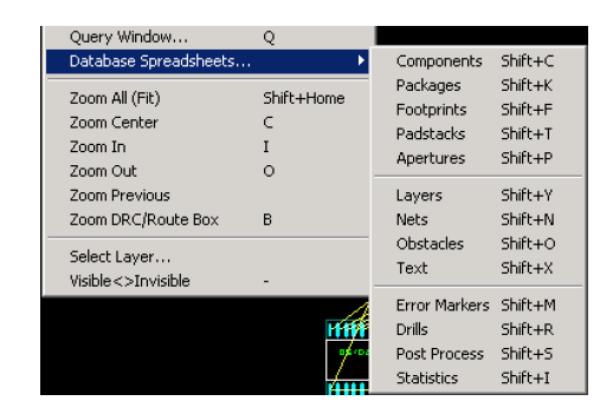

Рис. 2. View/Database Spreadsheets

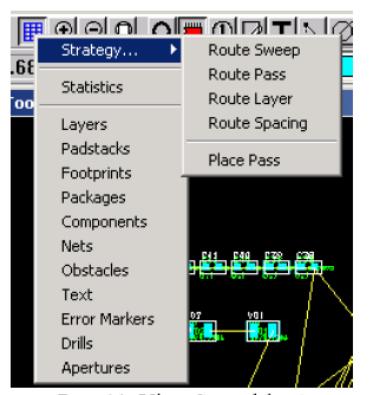

Рис3. View Spreadsheet

Крім того, властивості елементів, які відображаються на екрані OrCAD Layout, а також дії над ними доступні з контекстного меню, що з'являється при виділенні елемента і натисканні правої клавіші миші.

Таблиця Components містить позиційні позначення елементів, їх посадочні місця, координати корпусів, прапори дозволу та блокування, кут повороту. Параметри компонентів для зміни і редагування доступні по команді Properties (контекстне меню).

Таблиці Footprints і Padstacks містять списки корпусів елементів і контактних площадок, для яких зазначені бібліотеки і координати.

При перегляді / редагуванні властивостей контактних майданчиків доступні наступні параметри:

• Non-Plated - ознака наявності наскрізного отвору;

• Use For Test Point - ознака використання в якості контрольної точки;

• Large Thermal Relief - ознака використання в якості теплового бар'єру;

• Pad Shape - форма майданчика (Round - кругла, Square - квадратна, Oval -

овальна, Annular - у формі кільця, Oblong - довгастої форми з скруг-

ленними краями, Rectangle - прямокутна, Thermal Relief - тепловий ре-

ер, Undefined - не визначена);

• No Connection – ознака відсутності підключення;

• Pad Width, Pad Height - ширина і висота КП, відповідно;

• X Offset, Y Offset - зміщення точки підключення траси відносно геометричного центру КП по осях X і Y, відповідно. Таблиця апертур (Apertures) містить опис використовуваних апертур. Таблиця Layers містить список шарів, використовуваних OrCAD Layout. Шари можуть бути наступних типів:

• Routing – шар трасування;

• Plane - шар металізації;

• Drill - шар символів отворів;

• Jumper - шар перемичок;

• Documentation - шар документування;

• Unused - невикористовуваний шар.

Кожен шар має зменшувальне ім'я, що складається з трьох символів. За умовчанням в OrCAD Layout міститься два зовнішніх шару (TOP, BOT), два шари металізації (GND, POWER), 12 внутрішніх шарів (INNER), шар символів отворів (DRILL) і 10 шарів документування. Дії над шарами доступні з контекстного меню (Properties) або меню Edit / Properties. Додатковий шар - Global Layer - використовується для відображення електричних зв'язків і меж друкованої плати.

Таблиця електричних зв'язків Nets містить перелік «трас» і їх параметри.

• Net Name – ім'я кола;

• Net Attributes - атрибути кола:

• Routing Enable - ознака дозволу трасування;

• Retry Enable - ознака дозволу «перетрассіровкі»зв'язки;

• Share Enable - ознака дозволу «Т»-з'єднання;

• Shove Enable - ознака дозволу «розштовхує» трасування;

• Highlight - дозвіл підсвічування траси;

• Test Point - ознака дозволу використання зв'язку в якості контрольної точки;

• Group - приналежність до групи зв'язків;

• Weight - пріоритет зв'язку при трасування (чим вищий пріоритет, тим більше вага);

• Min, Conn, Max Width - діапазон ширини доріжок;

• Net Layers - відображає діалогове вікно, для вибору з дозволених до трасуванні шарів для даної зв'язку;

• Width By Layer – відображає діалогове вікно, для введення ширини зв'язку на дозволених до трасуванні шарах;

• Net Reconn ... - відображає діалогове вікно, для вибору правила підключення до даної зв'язку:

• None - забороняє трассировщик переразводіть будь-які прямі зі-

єднання для зазначеної ланцюга;

• Horizontal / Vertical - вказує трассировщик шукати перш за все

горізотальние / вертикальні з'єднання для ланцюга;

• STD. Orthog. - Вказує трассировщик шукати найкоротший шлях ме-

чекаю двома точками з схильністю до горизонтальних або вертикальних трасах;

• High speed – забороняє «Т»-з'єднання і задає трассировщик ис-

кати шлях від однієї точки до іншої;

• No Dyn. Reccon - забороняє динамічне перепідключення.

• Net Spacing - установка відстані між вибраною ланцюгом і іншими.

Якщо значення відсутні, то діють параметри зазначені в стратегії трасування (Route Spacing).

Таблиці Obstacle, Text, Drills, Apertures містить імена і параметри бар'єрів і перелік текстових областей, їх параметри і приналежність, параметри сверловки і використовуваних апертур, відповідно.

Таблиця Error Markers відображає список всіх помилок, помічених спеціальними маркерами, після перевірки проекту командою Auto / Design Rule Check з їх координатами і описом. Для очищення проекту від маркерів використовується команда Auto / Remove Violations.

Таблиця Post Process відображає установки формування вихідних файлів для підготовки та виробництва друкованих плат, налаштування якого здійснюються за командам Options / Gerber Settings і Options / Post Process Settings.

Таблиця Statistics відображає статистичні дані (кількість розлучених трас, перехідних отворів, і т.д.) про друковану плату.
