Лабораторна робота № 3 Моделювання за допомогою програми pspice
Мета роботи: Ознайомитися з типами моделювання, отримати навички для проведення моделювання.
Підготовка до моделювання
Після створення схеми пристрою, що моделюється, потрібно ввести символи джерел сигналів. В бібліотеці Source.olb знаходяться символи джерел постійної та змінної напруги / струму, а також символи аналогових та цифрових сигналів: Pulse, Exp, PWL, Sffm. В бібліотеці Sourcstm.olb знаходяться символи джерел сигналів, які створюються з допомогою програми Stimulus Editor. Символи VSTIM i ISTIM призначені для створення джерел напруги / струму аналогових сигналів, а - DigStim - цифрових сигналів.
Перед моделюванням схеми всім її компонентам необхідно присвоїти позиційні позначення (Reference Designator). Позиційні позначення, як правило, вводяться при розстановці компонентів на схемі. Але якщо в процесі редагування частина компонентів отримала однакові позиційні позначення або не для всіх компонентів проставлені ці позначення, то виконується команда Tools >Annotate. Крім того ця команда виконує так звану „упаковку” (упаковка окремих символів в фізично існуючі корпуса) компонентів, необхідну для розробки друкованої плати.
По команді Analysis>Electrical Rule Check перевіряється наявність в схемі не з′єднаних (плаваючих) виводів компонентів, співпадаючих позиційних позначень та інше.
Перед виконанням моделювання необхідно переконатися, що підключені файли з математичними бібліотеками компонентів схеми. Додаткові бібліотеки та інші необхідні для моделювання файли підключаються по команді Analisis>Library and Include File.
Конфігурація програми побудови графіків виконується по команді Pspice>Edit Simulation Profile.
Запуск програми моделювання починається після вибору команди Pspice>Run. При цьому автоматично виконуються команди Elektrical Rule Check i Create Netlist.
Типи моделювання
AC Sweep – розрахунок частотних характеристик. В діалоговому вікні задання параметрів режиму AC Sweep є 2 розділи. В першому розділі AC Sweep Type задаються параметри директиви зміни частоти. В розділі Sweep Parameters задаються параметри діапазону частот.
DC Sweep – варіація параметрів при розрахунку режиму по постійному струму.
Transient – розрахунок перехідних процесів.
Перед початком розрахунку перехідних процесів розраховується режим по постійному струму. Крок інтегрування вибирається автоматично. Якщо заданий параметр <початковий момент виводу даних>, то видача результатів розрахунків починається з заданого часу.
Digital Setup – задання параметрів цифрових пристроїв.
Хід роботи:
У процесі моделювання використовується схема із прикладу 2 (лабораторна робота № 1) діодного обмежувача.
1. Установка і запуск dc sweep аналізу
1.1. У Capture з меню PSpice вибирають New Simulation Profile. З'являється діалогове вікно New Simulation.
1.2. У текстовому полі Name надрукуйте DC Sweep.
1.3. Зі списку Inherit From виберіть none, потім клацніть Create. З'являється діалогове вікно Simulation Settings.
1.4. Клацніть Analysis.

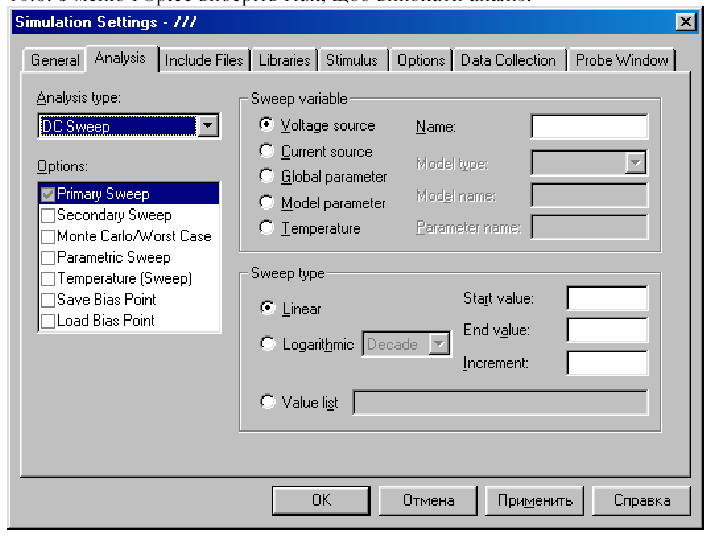

1.5. Зі списку Analysis type виберіть DC Sweep і введіть значення.
1.6. Клацніть OK, щоб закрити діалогове вікно Simulation Settings.
1.7. З меню File виберіть Save.
1.8. З меню PSpice виберіть Run, щоб виконати аналіз.
