Устройство для создания противодействующего момента. Если бы движению подвижной части ничего не противодействовало, то она при любом значении измеряемой величины доходила бы до упора, что делало бы измерение невозможным, поэтому обязательно создается противодействующий момент (Мпр), направленный навстречу вращающему (Мвр=-Мпр). По способу создания противодействующего момента ИМ делятся на две группы: с механическим противодействующим моментом (при использовании опор - спиральная пружинка; при использовании растяжек – сами растяжки); с электрическим противодействующим моментом (логометры).

6. Успокоитель - предназначен для того, чтобы в процессе достижения установившегося значения указатель не испытывал слишком длительных колебаний (воздушные, жидкостные, магнитоиндукционные). Жидкостное успокоение – подвижная часть помещается в вязкую жидкость. При движении подвижной части энергия расходуется на преодоление силы трения, благодаря чему создается необходимое успокоение.

7. Корректор – используется для корректировки нулевого положения указателя отключенного прибора. Основным элементом корректора является винт, расположенный на корпусе прибора. При его повороте происходит закручивание пружины, растяжек или подвеса, что перемещает подвижную часть и дает возможность установить указатель на нужную отметку шкалы.

Уравнение преобразования энергии в им из электромагнитной в механическую (в общем виде).

Поскольку в приборах обычно применяется угловое перемещение подвижной части, то при написании уравнения используются не силы, действующие на подвижную часть ИМ, а моменты:

1. Вращающий момент, который определяется измеряемой величиной (х), а также может зависеть от угла поворота подвижной части ()

Для электромеханических приборов, в которых действуют силы электромагнитнитного поля Мвр определяется из уравнения динамики системы:

(1)

где Wэм – электромагнитная энергия, сосредоточенная в ИМ.

2. Противодействующий момент – момент, зависящий от угла поворота и направленный навстречу вращающему.

(3)

(2)

где W – удельный противодействующий момент.

Подставим (1) и (2) в (3):

.

Аналоговые электромеханические приборы магнитоэлектрической системы

Это приборы, принцип действия которых основан на взаимодействии магнитного поля постоянного магнита с рамкой, по которой протекает ток.

Устройство (рисунок Маташкин):

1. П остоянный магнит

2. Магнитопровод

3. Полюсные наконечники

4. Неподвижный цилиндрический сердечник

5. Подвижная рамка (катушка)

6. Две полуоси для крепления рамки

7. Две спиральных пружина

8. Указатель

9. Шкала

10. Воздушный зазор

Виды магнитоэлектрических приборов:

А) По коструктивному исполнению:

• с подвижным магнитом

• с подвижной рамкой (с внешним магнитом и с внутренним магнитом)

б) По способу создания противодействующего момента:

• с механическим противодействующим моментом

• с электрическим противодействующим моментом (логометры).

Принцип действия:

Полюсные наконечники (3) и неподвижный цилиндрический сердечник (4) благодаря своей форме создают сильное равномерное магнитное поле в зазоре между ними. Это магнитное поле имеет постоянную магнитную индукцию В.

Там же в зазоре в магнитном поле находится подвижная рамка (5).

К подвижной рамке через две спиральные пружины (7) подводят ток I. При взаимодействии магнитного поля постоянного магнита и проводника с током возникает вращающий момент , рамка начинает перемещаться в узком воздушном зазоре (10). Рамка связана с осью (6), а следовательно с указателем (8), который при повороте рамки перемещается относительно шкалы (9). Препятствуют повороту рамки (т.е. создают противодействующий момент) те же самые две пружины.

Вывод уравнения преобразования

Возьмем уравнение преобразования энергии в общем виде:

(1)

Энергия электромагнитного поля, сцепляющегося с подвижной рамкой определяется по формуле:

, (2)

где  - потокосцепление магнитного поля постоянного магнита с рамкой, равное произведению магнитной индукции В на площадь рамки S, на угол ее поворота , на число витков обмотки рамки и на ток I.

Подставим (2) в (1) и сократим .

Получим выражение для установившегося угла поворота подвижной части измерительного механизма:

, (3)

где S_I – чувствительность измерительного механизма к току.

Из выражения (3) вытекают следующие особенности измерительного механизма магнитоэлектрической системы:

1. ИМ непосредственно является измерителем тока. На его основе изготавливают амперметры, вольтметры, гальванометры, омметры.

2. Так как S_I величина постоянная, не зависящая от измеряемой величины и угла поворота подвижной части, прибор будет иметь равномерную шкалу.

3. Изменение направления электрического тока ведет к изменению направления угла отклонения указателя.

4. При подведении переменного тока прибор будет измерять среднее за период значение.

Условные обозначения приборов

В названии типа приборов используется буква М (например, микроамперметр М95).

- прибор магнитоэлектрический с подвижной рамкой

- логометр магнитоэлектрический (противодействующий момент создается электрическим путем. Подвижная часть состоит из двух рамок, токи в рамках направлены так, что создаваемые ими моменты действуют навстречу друг другу)

- прибор магнитоэлектрический с подвижным магнитом

- логометр магнитоэлектрический с подвижным магнитом

Достоинства:

1. Равномерная шкала (уменьшает погрешность градуировки и отсчета)

2. Высокая чувствительность

3. Малое влияние на точность измерений внешних магнитных полей

4. Малое собственное потребление энергии

Недостатки:

1. Малая перегрузочная способность (при перегрузке перегорают токоподводящие пружинки или растяжки)

2. Для измерения в цепях переменного тока необходимо его предварительное выпрямление.

Аналоговые электромеханические приборы электромагнитной системы

Это приборы, принцип действия которых основан на взаимодействии магнитного поля, создаваемого током в неподвижной рамке и подвижного ферромагнитного сердечника.

Устройство (Рисунок Беляев):

1. Неподвижная катушка

2. Подвижный ферромагнитный сердечник, закрепленный на оси

3. Ось

4. Пружина для создания пртиводействующего момента

5. Указатель

6. Шкала

Принцип действия

К неподвижной катушке (1) подводят ток. В неподвижной катушке под действием тока создается магнитное поле. Ферромагнитный сердечник (2) намагничивается и втягивается в зазор катушки, возникает вращающий момент. Поскольку сердечник закреплен на оси и связан таким образом с указателем, то указатель отклоняется – показания на шкале изменяются. Противодействующий момент создается механическим путем с помощью пружины.

Вывод уравнения преобразования

Возьмем уравнение преобразования энергии в общем виде:

(1)

Энергия электромагнитного поля катушки:

(2)

где L – собственная индуктивность катушки, зависящая от положения сердечника, I – ток в катушке.

Подставим (2) в (1), получим угол поворота подвижной части:

,

где i – либо величина постоянного тока либо действующее значение переменного тока.

Применение: амперметры, вольтметры, частотомеры (на основе логометров, но почти не применяются т.к. имеют низкую точность, их заменили цифровыми).

Особенности:

1. В электромагнитных амперметрах катушка ИМ включается непосредственно в цепь измеряемого тока т.е. ИМ предназначен для непосредственного измерения тока

2. Направление отклонения указателя не зависит от направления тока

3. Нелинейная шкала

Достоинства:

1. Возможность измерения как постоянного, так и переменного тока

2. Простота конструкции и, как следствие, низкая стоимость

3. Способность выдерживать большие перегрузки по току, что объясняется отсутствием токоподводов к подвижной части, т.е. высокая надежность.

Недостатки:

1. Малая точность и низкая чувствительность

2. Большое собственное потребление мощности

3. Сильное влияние внешних магнитных полей (поскольку собственное магнитное поле слабое). Для устранения применяют магнитное экранирование т.е. помещают ИМ внутрь замкнутой оболочки из ферромагнитного материала.

4. Нелинейная шкала

Условные обозначения приборов

В названии типа приборов используется буква Э (например, амперметр Э539).

- прибор электромагнитный - логометр электромагнитный

Аналоговые электромеханические приборы электродинамической и ферродинамической систем

Э то приборы, принцип действия которых основан на взаимодействии двух магнитных полей подвижной и неподвижной катушек, по которым протекают токи.

Устройство электродинамических ИМ (рис. Маташкин):

1. Две электрически соединенных неподвижных катушки, разделенные воздушным зазором

2. Подвижная катушка

3. Указатель

4. Шкала

Устройство ферродинамических ИМ

Подобно электродинамическим ИМ, но неподвижная катушка располагается на сердечнике из ферромагнитного материала, например из листов электротехнической стали. Это делается для увеличения магнитного потока, а следовательно для увеличения вращающего момента. Недостатками таких приборов являются нелинейные свойства магнитопровода, что приводит к увеличению погрешности измерений.

Принцип действия:

К неподвижной катушке подводят ток I1. К подвижной катушке подводят ток I2. В результате взаимодействия магнитных полей в катушках возникает вращающий момент, подвижная катушка начинает вращаться. Связанный с подвижной катушкой указатель отклоняется, показания на шкале изменяются. Противодействующий момент может создаваться механическим путем с помощью пружинки, через которую подводится ток I2 или электрическим путем – тогда подвижных катушек две (такие приборы называются логометрами). Нужная степень успокоения обеспечивается с помощью воздушного или магнитоиндукционного успокоителей.

Вывод уравнения преобразования

Возьмем уравнение преобразования энергии в общем виде:

(1)

При протекании токов электромагнитная энергия двух контуров определяется выражением:

, (2)

где L1, L2 – собственные индуктивности неподвижной и подвижной катушек; М12 – взаимная индуктивность катушек; i1,i2 – токи в катушках.

Подставим (2) в (1), тогда:

А) Для постоянных токов:

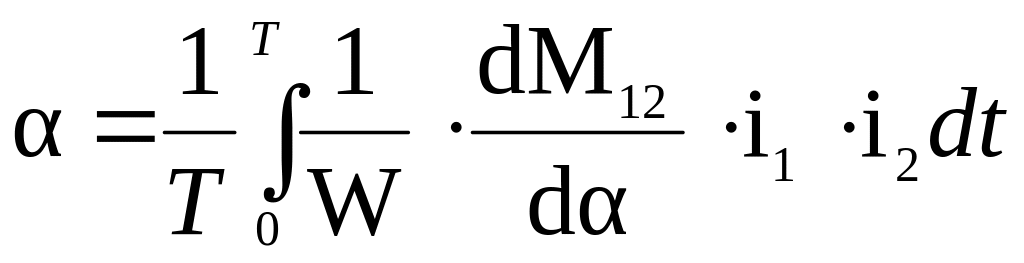

Б) Для переменных токов , где  - угол сдвига фаз между токами:

, (3)

так как при частотах свыше 10 Гц подвижная часть не успевает реагировать на изменение тока и угол поворота будет определяться средним за период значением вращающего момента.

Упростим выражение (3) не вдаваясь в подробности математики:

, (4)

где I1,I2 – действующие значения токов.

Из уравнения следует, что угол отклонения указателя зависит не только от действующих значений токов в катушках, но и от угла сдвига между этими токами, т.е. на основе ИМ данной системы могут быть созданы не только амперметры и вольтметры, но и ваттметры, а на основе логометра – фазометры и частотомеры.

Условные обозначения

В названии типа приборов используется буква Д (например, вольтметр Д5103).

- прибор электродинамический

- прибор ферродинамический

- логометр электродинамический

- логометр ферродинамический

Достоинства:

1. Возможность измерений с высокой точностью как на постоянном так и на переменном токе

2. Высокая стабильность свойств, поэтому могут применяться для поверки менее точных приборов.

Недостатки:

1. Низкая чувствительность (так как собственное магнитное поле невелико)

2. Большое собственное потребление мощности

3. Сильная подверженность влиянию внешних магнитных полей

4. Малая перегрузочная способность по току

Приборы, построенные на основе электродинамических ИМ:

Из уравнения следует, что угол отклонения указателя зависит не только от действующих значений токов в катушках, но и от угла сдвига между этими токами, т.е. на основе ИМ данной системы могут быть созданы не только амперметры и вольтметры, но и ваттметры, а на основе логометра – фазометры и частотомеры.

В амперметрах и вольтметрах неподвижная и подвижная катушки соединяются либо последовательно, либо параллельно.

1. Амперметр

   1. Последовательное соединение катушек

При последовательном соединении I1=I2=I, =0, тогда уравнение (4) запишется в виде: . Такие амперметры позволяют измерить токи до 0,5А.

Особенности:

1. Нелинейная (неравномерная шкала), которая может быть линеаризована (за исключением 1/5 в начале) за счет особой формы катушек

2. При изменении направления тока направление угла отклонения не изменится

3. Для переменного тока измеренное значение будет действующим.

2. Параллельное соединение катушек

Такие амперметры позволяют измерить токи до 10-20А.

Элементы L1, L1, R2 – необходимы для компенсации частотных (L1, L1) и температурных (R2) погрешностей.

Особенности те же.

2. Вольтметр

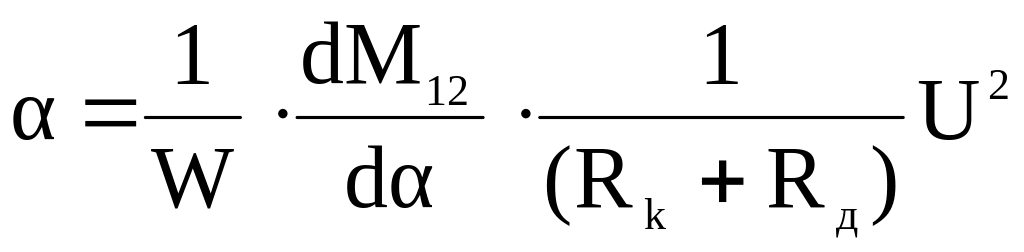

Все катушки ИМ и добавочное сопротивление, необходимое для расширения предела измерений включаются последовательно. Уравнение (4) перепишется в виде: , где Rк – суммарное сопротивление катушек. Особенности те же.

3. Ваттметр

Уравнение преобразования:

Аналоговые электромеханические приборы электростатической системы

Принцип работы основан на взаимодействии электрически заряженных проводников (неподвижного и подвижного).

Устройство: (см. рис. Маташкин+рис. в учебнике)

1. Электрически связанные неподвижные пластины

2. Подвижная пластина

3. Указатель

4. Шкала.

5. растяжки

Принцип действия:

Подвижная пластина размещается в зазоре между неподвижными пластинами. К ней крепится указатель, причем для увеличения чувствительности прибора часто используется световой указатель. Под действием возникающей разности потенциалов подвижная пластина стремиться втянуться между неподвижными. Создается вращающий момент. Указатель отклоняется, показания на шкале изменяются. Противодействующий момент создается механическим путем с помощью растяжек.

Вывод уравнения преобразования

Возьмем уравнение преобразования энергии в общем виде:

Энергия электростатического поля системы заряженных тел определяется выражением:

,

где С – электрическая емкость между подвижными и неподвижной пластинами; U – приложенное к ним напряжение (разность потенциалов).

Если напряжение постоянно, то угол поворота равен:

.

Применение: применяются в вольтметрах для измерения низких напряжений до единиц киловольт (в высокоомных цепях). Пределы измереия можно расширить с помощью добавочных сопротивлений.

Особенности:

1. Измерительный механизм предназначен для непосредственного измерения напряжения (т.е. измеряемое вольтметром напряжений непосредственно подается на измерительный механизм)

2. Нелинейная шкала (зависимость угла поворота подвижной части от напряжения нелинейна)

Достоинства:

1. Широкий частотный диапазон (от нескольких Гц до нескольких МГц)

2. Очень малое собственное потребление мощности от измеряемой цепи.

3. Независимость показаний от внешних магнитных полей

Недостатки:

1. Относительно низкая чувствительность

2. Относительно невысокая точность

3. Влияние внешних электростатических полей для защиты от которых измерительный механизм помещается в заземляемый металлический экран.

4. Нелинейная шкала (шкала может быть линеаризована за счет особой формы пластин).

Условные обозначения

В названии типа приборов используется буква С (например, вольтметр С511).

• п рибор электростатический

Индукционные приборы

Принцип действия индукционных приборов основан на взаимодействии магнитных потоков электромагнитов и вихревых токов, индуцированных магнитными потоками этих электромагнитов в подвижной части, выполненной в виде алюминиевого диска.

П рименение: в счетчиках электрической энергии переменного тока.

Устройство (см. рис.учебник):

1. Трехстержневой магнитопровод с обмоткой напряжения

2. Счетный механизм – это счетчик оборотов, градуированный в единицах энергии (1 кВТ ч).

3. Алюминиевый диск, укрепленный на оси подвижной части

4. Постоянный магнит для создания тормозного момента

5. П-образный магнитопровод с токовой обмоткой.

Принцип действия: электромагнит 1 имеет обмотку напряжения из тонкого медного провода с числом витков порядка 8-12 тысяч, включенную параллельно нагрузке Z. При прохождении по обмотке тока создается магнитный поток Фu, который пронизывает диск 3, создавая в нем вихревые токи. П-образный электромагнит имеет обмотку с небольшим числом витков, выполненную из толстого медного провода и включенную последовательно с нагрузкой цепи Z. По этой обмотке проходит ток нагрузки I, который создает магнитный поток ФI. Поток ФI дважды пересекает диск 2, также индуцируя в нем вихревые токи. Под действием потоков Фu и ФI возникает вращающий момент, диск вращается, показания связанного с ним счетного механизма изменяются.

Вывод уравнения преобразования

На диск действуют два момента – вращающий момент, пропорциональный мощности переменного тока, и тормозной (противодействующий) момент, пропорциональный частоте вращения диска:

Мвр=kUIcos;

где k,k1 – коэффициенты пропорциональности, - частота вращения диска.

Приравнивая моменты получим:

Число оборотов диска N зависит от частоты вращения диска: ,

где С=k1/kk₂-постоянная счетчика; W-энергия, прошедшая через счетчик за интервал времени t.

Основные характеристики:

1. Передаточное число (А) – это число оборотов диска за единицу электрической энергии (1кВтч=1200 об).

2. Номинальная постоянная счетчика – это величина, обратная передаточному числу, т.е. равная отношению зарегистрированной энергии к числу оборотов диска.

3. Порог чувствительности (не более 0,5%).

Недостатки:

1. Появление дополнительных погрешностей из за ряда внешних факторов: искажение формы кривой тока или напряжения, колебания напряжения и частоты, перепад мощности в нагрузке.

Обозначения индукционных приборов:

И 440; СА4У-И670М.

C – счетчик

А – активной энергии

Р – реактивной

3 – для трехпроводной сети

4 – для четырехпроводной

О – однофазный

И – индукционный

М – модернизированный

П – прямоточный

У – универсальный

Ц - цифровой

ОСНОВЫ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ

Под системой метрологического обеспечения понимается сеть государственных и негосударственных метрологических служб, деятельность которых направлена на обеспечение единства измерений и единообразия средств измерения.

Под самим метрологическим обеспечением понимается установление и применение научных и технических средств, норм и правил, необходимых для обеспечения требуемой точности измерений и достижения единства измерений.

Метрологическое обеспечение имеет под собой четыре основы (т.е. на чем базируется):

1. Научная основа, которой является метрология

2. Нормативная основа. Реализуется посредством Государственной системы обеспечения единства измерений (ГСИ), представляющей собой комплекс нормативных документов, устанавливающих требования, правила и нормы, направленные на достижение и поддержание единства измерений в стране. Объектами ГСИ являются:

- единицы физических величин;

- государственные эталоны и поверочные схемы (она их только нормирует)

- методы и средства поверки средств измерений;

- нормы точности измерений и.т.д.

Всего в России действует более 25 тысяч стандартов, правил и рекомендаций на методы контроля и испытаний различных видов продукции.

3. Техническая основа представляет собой комплекс государственных систем и реализует положения нормативной основы. В нее входят следующие системы:

- система государственных эталонов (114 государственных и 250 вторичных). Эталон – это средство измерений, предназначенное для воспроизведения и хранения единицы величины с целью передачи ее размера другим средствам измерения данной величины. Государственный эталон – это эталон, признанный в качестве исходного на территории государства;

- передачи размеров единиц физических величин от эталонов к рабочим средствам измерений;

- государственных испытаний средств измерений;

- государственной поверки и калибровки средств измерений и.т.д.

4. Организационная основа – реализуется посредством деятельности сети государственных и ведомственных метрологических служб, работа которых базируется на основах законодательной метрологии.

ЗАКОН "ОБ ОБЕСПЕЧЕНИИ ЕДИНСТВА ИЗМЕРЕНИЙ"

В 1993 г. принят Закон РФ "Об обеспечении единства измерений», который определяет основные понятия метрологии, порядок лицензирования метрологической деятельности в стране, устанавливает четкое разделение функций государственного метрологического контроля и государственного метрологического надзора; пересмотрены правила калибровки, введена добровольная сертификация средств измерений.

Контроль – это проверка соответствия контролируемого объекта установленным требованиям.

Надзор – наблюдение специально уполномоченных органов за выполнением соответствующих правил, норм, требований.

Цели Закона состоят в следующем:

1. защита от недостоверных результатов измерений;

2. содействие научно-техническому и экономическому прогрессу на основе использования эталонов и результатов измерений гарантированной точности;

3. создание благоприятных условий для международных и межфирменных связей;

4. адаптации российской системы измерений к мировой практике.

Основные положения закона

В ст. 1 приведены основные понятия, которые законодательно закреплены и принимаются для целей Закона. К ним относятся понятия единства и средства измерений, эталон, метрологическая служба, поверка и калибровка средств измерений, аккредитация на право поверки и др. Необходимо отметить, что эти определения соответствуют официальной терминологии Международной организации законодательной метрологии (МОЗМ).

Поверка - установление органом государственной метрологической службы пригодности средства измерений к применению на основании экспериментально определяемых метрологических характеристик и подтверждения их соответствия установленным обязательным требованиям.

Калибровка - совокупность операций, устанавливающих соотношение между значением величины, полученным с помощью данного средства измерений и значением величины, определенным с помощью эталона с целью определения действительных метрологических характеристик этого средства измерений.

Аккредитация – официальное признание органом по аккредитации компетентности физического или юридического лица выполнять работы в определенной области оценки соответствия.

Статья 4 - определяет орган, который осуществляет государственное управление деятельностью по ОЕИ (организации единства измерений) – ранее это был Госстандарт России, который с 2004 г называется Федеральное агентство по техническому регулированию и метрологии (Ростехрегулирование). В этой же статье определена компетенция данного органа.

Статья 5 – содержит требования к измерениям. В ней говорится о том, что измерения должны выполняться по аттестованным методикам (методам) измерений, а результаты измерений должны быть выражены в единицах величин, допущенных к применению в Российской Федерации.

Статья 6 - посвящена единицам величин. В ней указывается, что в РФ допускаются к применению единицы величин СИ. Но указано, что правительством РФ могут быть допущены к применению также и внесистемные единицы величин.

Статья 7 – требования к эталонам единиц величин. Государственные эталоны единиц величин образуют эталонную базу Российской Федерации. Государственные первичные эталоны единиц величин подлежат сличению с эталонами Международного бюро мер и весов и национальными эталонами иностранных государств.

Статья 9 – требования к средствам измерений. Конструкция средств измерений должна обеспечивать ограничение доступа к определенным частям средств измерений (включая программное обеспечение) в целях предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажениям результатов измерений.

Последующие статьи - посвящены осуществлению государственного метрологического контроля.

Закон определяет состав и компетенцию Государственной метрологической службы и иные государственные службы ОЕИ. Государственная метрологическая служба выполняет работы по ОЕИ в масштабах страны, подчиняется только Федеральному агентству по техническому регулированию и метрологии (Госстандарту), в рамках которого она существует обособленно и независимо. Метрологические службы государственных органов управления и юридических лиц (ст.11) создаются в необходимых случаях для выполнения работ по ОЕИ. При выполнении работ в некоторых сферах деятельности в соответствии со ст.13 Закона (здравоохранение, охрана окружающей среды, обеспечение безопасности труда, торговые операции, оборона и др.) создание метрологических служб является обязательным.

Метрологические службы предприятий, организаций и учреждений, являющихся юридическими лицами

Чтобы достичь сопоставимых результатов измерений одних и тех же объектов, выполненных в разное время, в разных местах, с помощью разных методов и средств, необходима соответствующая организация измерительных работ. Эта задача возложена на метрологические службы:

1. Государственная метрологическая служба России (ГМС) (работает в масштабах страны)

2. Метрологические службы органов государственного управления (действуют в пределах министерств и ведомств)

3. Метрологические службы юридических лиц (действуют в пределах предприятий и организаций)

Рассмотрим подробнее последнюю.

Основные цели, права и обязанности метрологических служб определяются правилами по метрологии ПР 50.732-93 «Государственная система измерений. Типовое положение о метрологической службе государственных органов управления и юридических лиц»

Основные задачи метрологической службы предприятия:

1. Обеспечение единства измерений, повышение уровня и совершенствование техники измерений, испытаний и контроля на предприятии;

2. Организация и проведение работ по подготовке и совершенствованию метрологического обеспечения во всех областях действия предприятия

3. Внедрение современных средств и методов измерений, направленное на повышение уровня научных исследований, эффективности производства, технического уровня и качества продукции.

Обязанности метрологической службы предприятия:

1. Проведение анализа состояния метрологического обеспечения производства

2. Разработка, согласование и внедрение стандартов и других нормативных документов по вопросам метрологического обеспечения.

3. Организация и проведение метрологической экспертизы конструкторской и технологической документации, разрабатываемой на предприятии.

4. Разработка для нужд предприятия средств измерения, их испытание и контроль.

5. Проведение испытаний продукции и ее сертификации

6. Поддержание в надлежащем состоянии эталонных средств измерений, организация поверки рабочих средств измерения

7. Ремонт средств измерения

8. Ведение учета средств измерений

9. Организация обучения по повышению квалификации работников предприятия, связанных с выполнением измерений.

10. Предъявление руководителям предписаний об устранении выявленных нарушений метрологических правил, об изъятии из применения непригодных средств измерений.

Особенности формирования структуры метрологических служб:

1. В соответствие с Законом «Об обеспечении единства измерений» создание метрологических служб является обязательным в таких сферах деятельности, как здравоохранение, охрана окружающей среды, обеспечение безопасности труда, торговые операции, оборона государства.

2. На небольших предприятиях при малых объемах работ рекомендуется вместо организации метрологических служб назначать отдельных лиц (инженеров-метрологов), ответственных за обеспечение единства измерений. Для них утверждается должностная инструкция, в которой оговариваются их функции, права, обязанности и ответственность.

3. Структура и штаты метрологической службы на крупных предприятиях (РАО ЕЭС России, РАО «Газпом») утверждаются руководством предприятия и зависят от специфики производства и объема работ, возлагаемых на метрологическую службу.

Рассмотрим примерную структуру метрологической службы промышленного предприятия.

Региональная стандартизация

При распаде СССР и создании СНГ на межправительственном уровне был создан Межгосударственный совет по стандартизации и сертификации (МГС).

Структура МГС:

1. Членами МГС являются руководители национальных организаций по стандартизации, метрологии и сертификации государств - участников соглашения.

2. Основной рабочий орган МГС – Бюро стандартов, метрологии и сертификации, расположенное в Минске.

3. Рабочие органы - межгосударственные технические комитеты по стандартизации (МТК).

Заседания МГС проходят 2 раза в год, на которых принимаются межгосударственные стандарты и изменения к ним.

Организацией ISO МГС признана международной региональной организацией по стандартизации.

Государственная стандартизация рф

В соответствии с Законом "О стандартизации" в РФ действует Государственная система стандартизации (ГСС).

Основные вопросы ГСС изложены в комплексе государственных стандартов "Государственная система стандартизации Российской Федерации", принятом в 1993 г.

Деятельность по стандартизации осуществляется национальными органами по стандартизации и организациями по стандартизации.

Национальными органами по стандартизации в России являются:

1. Комитет Российской Федерации по стандартизации, метрологии и сертификации (Госстандарт РФ) - осуществляет государственное управление стандартизацией в стране, формирует и реализует государственную политику в области стандартизации.

В оргструктуре Госстандарта предусмотрены подразделения для реализации значительного объема работ: 19 научно-исследовательских институтов, 13 опытных заводов, Издательство стандартов, 2 типографии, 3 учебных заведения, более 100 территориальных центров стандартизации, метрологии и сертификации (ЦСМ).

2. Госстрой России - осуществляет руководство и координацию работ по стандартизации в области строительства.

Постоянными рабочими органами по стандартизации являются Технические комитеты по стандартизации. ТК могут заниматься стандартизацией как в инициативном порядке, так и по договорам от предприятий на выполнение такого задания в соответствии с программами ТК и планами государственной стандартизации.

Кроме того, предприятия могут создавать свои специальные службы, которые выполняют исследования, связанные со стандартизацией. Руководит такой работой отдел стандартизации.

НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ (НТД) ПО СТАНДАРТИЗАЦИИ.

Международная служба стандартизации (ISO) рекомендует следующие виды нормативных документов: 1. Стандарты 2. Технические условия 3. Своды правил 4. Регламенты 5. Положения

Стандарт - это нормативный документ разработанный на основе общего согласия, утвержденный признанным в стране органом стандартизации, направленный на достижение оптимальной степени упорядочения в определенной области деятельности.

В стандарте устанавливаются общие принципы, правила и характеристики, касающиеся конкретных видов деятельности или видов продукции, а также результатов этой деятельности.

Технические условия (ТУ) - устанавливают технические требования к продукции (общий вид, габариты, цвет, запах и др.) или технические требования к услуге. Часто в ТУ указывают методы и процедуры, которые необходимо использовать при оказании услуги или производстве товара для проверки соблюдения нормативных требований ТУ.

Свод правил - самостоятельный стандарт или часть какого-либо стандарта, который описывает методы, подходы процессов проектирования, конструирования, разработки и монтажа, оборудования, сложной технологической оснастки, сложных измерительных инструментов.

Свод правил носит рекомендательный характер для проектировщика, конструктора, исследователя, и помогает в работе, особенно начинающим специалистам.

Регламент – документ, в котором содержатся обязательные правовые нормы, а поэтому это обязывающий документ, обязательный для всех, кто пользуется этим регламентом (например, регламент подготовки вакцин для населения). Разновидностью регламента является технический регламент, который содержит обязательные технические требования к объекту стандартизации (например, технический регламент предстартовой подготовки ракеты).

Методические положения — это методика, способ осуществления процесса, той или иной операции и т.п., с помощью чего можно достигнуть соответствия требованиям нормативного документа. Можно назвать нормативный документ, содержащий подобное положение, “методическим стандартом”.

НОРМАТИВНЫЕ ДОКУМЕНТЫ ПО СТАНДАРТИЗАЦИИ В РФ

Все нормативные документы по стандартизации в РФ установлены законом РФ «О стандартизации», принятом в 1993 г.

1. ГОСТ Р - основополагающий государственный стандарт РФ. Он охватывает все виды работ и услуг, носящие межотраслевой общегосударственный характер. (ГОСТ на все виды крепежа, общие требования к черным металлам)

2. Международные и региональные стандарты и ТУ действуют в РФ только те, которые признаны Госстандартом РФ и разрешены к применению в пределах РФ.

3. Общероссийские классификатор технико-экономической и социальной информации (ОКТЭСИ) – официальный документ, представляющий собой свод наименований и кодов объектов классификации в области технико-экономической и социальной информации.

4. Стандарты отраслей промышленности (ОСТ 2.ГО.0511-78 - на гидронасосы).

5. Стандарты предприятия (СТП).

6. ТУ - разрабатываются предприятием в том случае, если разработка стандарта экономически не целесообразна. Объектом разработки ТУ является или разовая продукция или внутри продукции специфическая особая поставка (ГОСТ на бумагу, гигиенические требования на туалетную бумагу)

Согласно закону о стандартизации относятся ТУ к техническим, а не к нормативным документам.

ОТВЕТСТВЕННОСТЬ ЗА НАРУШЕНИЕ СТАНДАРТОВ

Ответственность, согласно закону РФ о стандартизации, за нарушение стандартов и регламентов несут юридические и физически лица, органы государственного управления в лице управляющих и глав администраций. В зависимости от последствий нарушения стандарта законом предусматривается:

1. Административная ответственность, в соответствии с административным кодексом РФ, штраф до 100 минимальных размеров оплаты труда.

2. Гражданско-правовая ответственность за нарушение требований к качеству определяется на основе положений гражданского кодекса РФ (выговор, денежные санкции, впоть до освобождения занимаемой должности)

3. Уголовная ответственность. С 1 января 1997 г. уголовная ответственность за обман потребителя в отношении качества товара, установленного договором, особенно если эта продукция не отвечает требованиям безопасности, экологической чистоты и может вызвать массовую эпидемию или отравление. Мера уголовной ответственноти устанавливается судом в соответствии с процессуальным кодексом РФ (от 2 до 5 лет лишения свободы).

Примечание: По продукции производственного назначения уголовная ответственность не установлена (если по вине этой продукции не произошла техногенная катастрофа).

Сертификация

Сертификация (от лат. sertifico – подтверждаю, удостоверяю) – это процедура, посредством которой третья сторона документально удостоверяет, что продукция, процесс или услуга соответствуют установленным требованиям (стандартам, регламентам, техническим условиям).

Правовые основы сертификации:

Сертификация в РФ организуется и проводится в соответствии с общегосударственными законами, а также другими правовыми, нормативными и техническими документами.

К общегосударственным законам РФ по сертификации относятся законы:

• «О защите прав потребителей» – принят в 1992 г. Устанавливает права потребителя на безопасность товаров и услуг для жизни и здоровья человека; на надлежащие качество товара; на возмещение ущерба и судебную защиту интересов потребителя.

• «О сертификации продукции и услуг» - принят в 1993 г. Определяет цели и правила сертификации, национальный орган сертификации (Госстандарт) и его сферу деятельности, а также формы контроля за соблюдением правил сертификации (гос. контроль и надзор, инспекционный контроль).

• О стандартизации

Стороны, принимающие участие в сертификации:

1. Поставщики, изготовители продукции, продавцы продукции;

2. Покупатели продукции

3. Лицо или орган, признаваемый независимым от первых двух сторон (орган сертификации)

Результатом сертификации является документальное свидетельство соответствии, которым может быть:

а) сертификат соответствия

б) декларация о соответствии;

в) знак соответствия.

Сертификат соответствия – документ, удостоверяющий, что продукция, процесс или услуга соответствуют конкретному стандарту или другому нормативному документу. Срок действия сертификата обычно ограничен либо по времени (например 3 года), либо до момента проведения модификации изделия.

Декларация о соответствии – документ, в котором изготовитель (продавец, исполнитель) удостоверяет, что поставляемая (продаваемая) им продукция соответствует установленным требованиям. Декларация заполняется поставщиком или изготовителем и признается органом сертификации. Декларация о соответствии имеет юридическую силу наравне с сертификатом.

Знак соответствия – зарегистрированный в установленном порядке знак, которым подтверждается соответствие маркированной им продукции установленным требованиям (Например, знак РСТ).

Виды сертификации:

1. Обязательная

2. Добровольная

Обязательная сертификация - сертификация, осуществляемая в случаях, предусмотренных законодательными актами РФ. Является формой государственного контроля за безопасностью и экологичностью продукции.

В РФ обязательная сертификация введена «Законом о защите прав потребителей», в котором приведены перечни товаров и услуг, подлежащих обязательной сертификации. В номенклатуру (перечень) продукции подлежащей обязательной сертификации включают всю потенциально опасную продукцию.

Все работы по обязательной сертификации возлагаются на Госстандарт России.

Добровольная сертификация – сертификация, проводимая по инициативе заявителя на соответствие предложенным им требованиям. Заявителем может быть изготовитель продукции, поставщик продукции, продавец, потребитель продукции.

Цели добровольной сертификации: обеспечение конкурентоспособности товара, реклама продукции, подтверждение того, что продукция соответствует не только безопасности, но и повышенному качеству.

Системы сертификации

Система сертификации – совокупность участников сертификации, осуществляющих сертификацию по правилам, установленным в этой системе.

Системы сертифи­кации:

1. Национальная система сертификации (Госстандарт России).

2. Региональная система сертификации (около 100 систем и соглашений по сертификации).

3. Международная система (Ведущее место в этой области деятельности принадлежит  ISO).

СИСТЕМЫ СЕРТИФИКАЦИИ В РОССИИ

В России действует 16 систем обязательной сертификации и более 100 систем добровольной сертификации.

Обязательные системы сертификации действуют на законодательной основе (например, сертификация чистоты драгоценных металлов). Системы сертификации, имеющие характер добровольных, основываются на их авторитете.

В зависимости от объема и содержания сертификационных работ различают несколько вариантов систем сертификации, структурным элементом всех систем сертификации являются испытательные лаборатории.

Первой, самой крупной и наиболее распространенной российской сис­темой обязательной сертификации является система сертификации ГОСТ Р:

Введена в действие с 01.05.92 г. Представляет собой совокупность систем сертификации однородной продукции. Охватывает все виды продукции, которые подлежат обязательной сертификации. Заявители на добровольную сертификацию также чаще всего обращаются в эту систему.

Структура системы сертификации России

Национальный орган по сертификации в РФ

Национальным органом по сертификации в РФ является Госстандарт.

Функции национального органа:

• формирует государственную политику в области сертификации,

• устанавливает общие правила сертификации;

• проводит гос. регистрацию систем сертификации и знаков соответствия;

• в ведении Госстандарта находятся все публикации, касающиеся официальной информации по всем вопросам сертификации;

• выполняет функции по международным связям;

• представляет российские органы сертификации в международных и региональных организациях.

Органы по сертификации

Орган по сертификации – орган, проводящий сертификацию. Он создается на базе аккредитованных организаций, имеющих статус юридического лица и являющихся третьей стороной, т.е. независимой от производителя и потребителя.

Функции органов сертификации:

1. Центральный орган системы сертификации:

• организует работу в возглавляемой им системе сертификации;

• разрабатывает предложения по номенклатуре продукции;

• рассматривает апелляции заявителей по поводу действий органов по сертификации, испытательных лабораторий (центров).

2. Орган по сертификации:

• сертифицирует продукцию, выдает сертификаты;

• осуществляет инспекционный контроль за сертифицированной продукцией;

• приостанавливает либо отменяет действие выданных им сертификатов.

3. Испытательные лаборатории:

• проводят типовые испытания об­разцов продукции в испытательных центрах,

• испы­тания образцов, взятых из торговли

• испытания образцов, взятых с производства.

СХЕМЫ СЕРТИФИКАЦИИ

Схемы сертификации - определенная совокупность действий специалистов, официально принимаемая в качестве доказательства соответствия продукции нормативным требованиям.

В качестве способов доказательства соответствия используют:

• Испытания или испытания типа (это испытание одного или нескольких типовых образцов из партии деталей)

• Проверка качества производства

• Инспекционный контроль

• Рассмотрение заявки - декларации изготовителя продукции (с прилагаемыми документами испытаний)

Выбор одного или нескольких способов доказательств и определяют ту или иную схему сертификации.

Таблица схем сертификации

Пояснения к таблице:

Схема 1: ограничивается испытаниями типового образца. Она применяется для изделий сложной продукции ограниченного выпуска или для импортируемой продукции по краткосрочному контракту.

Схема 2: усложнена тем, что помимо испытаний типа (образца) после чего заявитель получает сертификат соответствия, в этой схеме предусмотрен инспекционный контроль за сертифицированной продукцией через аккредитованную испытательную лабораторию (ИЛ); применяется для импортируемой продукции, которая поставляется регулярно в течение длительного срока.

Схема 2а: имеет дополнение к схеме 2 - анализ состояния производства до выдачи сертификата.

Схема 3: предусматривает испытание образца, а после выдачи сертификата инспекционный контроль путем испытания образцов, отобранных на складе готовой продукции предприятия-изготовителя перед его отправкой потребителю. Испытания проводит аккредитованная ИЛ; применяют для продукции, стабильность качества которой соблюдается в течение длительного периода, предшествующего сертификации.

Схема 3а: предусматривает испытание образца, анализ состояния производства до выдачи сертификата + инспекционный контроль как в схеме 3; применяют для продукции в схеме 3, но требуется подтверждение стабильности производства.

Схема 4: испытание типа, но усложнена инспекционным контролем. Образцы отбираются как на складе, так и у продавца; применяют, если есть сомнения в качестве товара (например, новое производство).

Схема 4а: дополнения к схеме 4 включают анализ состояния производства до выдачи сертификата.

Схема 5: испытание образца, сертификация производства или сертификация качества на производстве. Более ужесточен инспекционный контроль, который проводится в 2 формах: испытание образцов сертифицированной продукции, отобранной как у продавца, так и у изготовителя. И в дополнение к испытаниям - проверка стабильности условий производства и действующей системы контроля качества управления производством. Эту схему применяют, когда есть жесткие требования к стабильности характеристик выпускаемых товаров, когда малый срок годности продукта, а реальный срок пробы (выборки) не достает до достоверных результатов испытаний.

Схема 6 – подтверждает выгодность для предприятия иметь сертификат на систему качества. Дело в том, что эта схема заключается в оценке на предприятии действующей системы качества органом по сертификации, но если сертификат на систему качества предприятие уже имеет, ему достаточно представить заявление-декларацию. Заявление-декларация регистрируется в органе по сертификации и служит основанием для получения лицензии на использование знака соответствия.

Схема 7: испытание партии товара, т.е. при этой схеме от партии товара берется проба (выборка), которая проходит испытания в ИЛ с последующей процедурой сертификации. Инспекционный контроль не предусмотрен; применяют в ситуациях разовой поставки.

Схема 8: Предусматривает испытания каждого изделия в аккредитованной ИЛ и, далее, решение о выдачи сертификата. Применяют при поставке единичных сложных изделий.

Схема 9, 9а, 10 и 10а: Введены решением российского правительства в дополнение к схемам ISO/МЭК и они опираются на заявление - декларацию изготовителя с последующим инспекционным контролем за сертифицированной продукцией. Эти схемы внедрены специально для поддержки малых предприятий и предпринимателей малого бизнеса, которые выпускают продукцию малыми партиями и не имеют средств для углубленной сертификации.

Схема 9: Рекомендуют для сертификации малой единичной партии товара, поставляемой известной по качеству фирмой или если в технической документации есть информация о его безопасности.

Схема 9а: для прочей выпускаемой нерегулярно и, когда нецелесообразен инспекционный контроль.

Схемы 10 и 10а: для сертификации продукции, выпускаемой небольшими партиями, но в течении продолжительного времени.

Начало формы

31
