Параметры шероховатости

Исходная шероховатость является следствием технологической обработки поверхности материала, например, абразивами. Для широкого класса поверхностей горизонтальный шаг неровностей находится в пределах от 1 до 1000 мкм, а высота — от 0,01 до 10 мкм. В результате трения и изнашивания параметры исходной шероховатости, как правило, меняются, и образуется эксплуатационная шероховатость. Эксплуатационная шероховатость, воспроизводимая при стационарных условиях трения, называется равновесной шероховатостью.

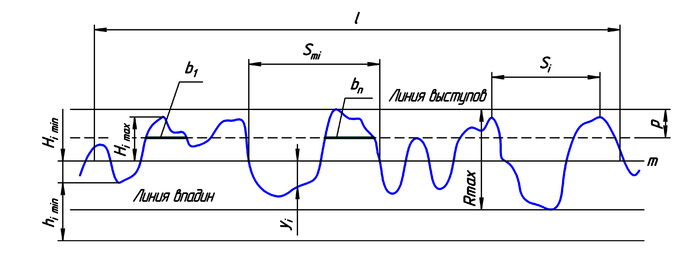

Нормальный профиль и параметры шероховатости поверхности.

На рисунке схематично показаны параметры шероховатости, где:  — базовая длина;  — средняя линия профиля;  — средний шаг неровностей профиля;  — средний шаг местных выступов профиля;  — отклонение пяти наибольших максимумов профиля;  — отклонение пяти наибольших минимумов профиля;  — расстояние от высших точек пяти наибольших максимумов до линии параллельной средней и не пересекающей профиль;  — расстояние от низших точек пяти наибольших минимумов до линии параллельной средней и не пересекающей профиль;  — наибольшая высота профиля;  — отклонения профиля от линии ;  — уровень сечения профиля;  — длина отрезков, отсекаемых на уровне .

• Высотные параметры:

  Ra — среднее арифметическое отклонение профиля;

или

  Rz — высота неровностей профиля по десяти точкам;

  Rmax — наибольшая высота профиля;

• Шаговые параметры:

  Sm — средний шаг неровностей;

  S — средний шаг местных выступов профиля;

  tp — относительная опорная длина профиля, где p — значения уровня сечений профиля из ряда 10; 15; 20; 30; 40; 50; 60; 70; 80; 90 %.

Ra, Rz и Rmax определяются на базовой длине l которая может принимать значения из ряда 0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8; 25 мм.

Параметр Ra является предпочтительным.

12. Отклонения формы и расположения поверхностей.

Номинальная форма - идеальная форма элемента, которая задана чертежом или другими техническими документами.     Номинальная поверхность – это идеальная поверхность, размеры и форма которой соответствуют заданным номинальным размерам и номинальной форме.   Прилегающая поверхность - поверхность, имеющая форму номинальной поверхности, соприкасающаяся с реальной поверхностью и расположенная вне материала детали так, чтобы отклонение от нее наиболее удаленной точки реальной поверхности в пределах нормируемого участка имело минимальное значение.     Прилегающая плоскость или прямая – это плоскость или прямая, касающиеся реальной поверхности и располагающиеся вне материала детали.    Прилегающие окружность или цилиндр – это окружность минимального диаметра, которая описана вокруг реального профиля внешней поверхности вращения  или максимального диаметра, которое вписано в реальный профиль внутренней поверхности вращения.    Для измерения отклонений формы прилегающими поверхностями применяются поверхности контрольных плит, поверочных линеек, калибров.     Отклонение формы – это отклонение формы реального элемента от номинальной формы, оцениваемое наибольшим расстоянием от точек реального элемента по нормали к прилегающему элементу.     Допуск формы – это наибольшее значение отклонения формы, т. е наибольшее расстояние от точек реальной поверхности до прилегающей поверхности по нормали.     Отклонение формы: комплексные:

• цилиндричности,

• круглости,

• профиля продольного сечения,

• плоскостности,

• прямолинейности.

частичные:

• овальности и огранки,

• конусности, бочкообразности, седлообразности, изгиба

   Отклонение расположения поверхности – это отклонение действительного расположения элемента рассматриваемой поверхности, оси или плоскости симметрии от номинального расположения.     Для оценки точности расположения поверхности назначают базу.    База – это поверхность, ее образующая или точка, определяющая привязку деталей к плоскости или оси, относительно которой задаются допуски расположения. Если базой является поверхность вращения или резьба, то за базу принимается ось.    Допуск расположения – это предел, ограничивающий допустимое значение отклонений расположения поверхностей.    Допуски расположения, которые установлены для валов и отверстий, могут быть зависимыми и независимыми.    Зависимые – переменные допуски (на чертеже минимальное значение), которые допускаются превышать на величину, соответствующую отклонению действительного размера  поверхности детали от наибольшего предельного размера вала или наименьшего предельного размера отверстия (назначаются главным образом в случаях, когда необходимо обеспечить сборку деталей, которые соединяются одновременно по нескольким поверхностям с заданными зазорами или натягами).     Независимые – допуски расположения, величины которых постоянны для всех деталей, изготовленных по данному чертежу, и не зависят от действительных отклонений размеров рассматриваемых поверхностей, (например, необходимость обеспечения соосности посадочных  поверхностей под подшипники качения, ограничение колебания межосевых расстояний в корпусах редукторов и т.п.). Числовые значения отклонений формы и расположение поверхностей выбирают по ГОСТ 24643-81. Установлено 16 степеней точности формы и расположение поверхностей.  В зависимости от соотношения между допуском  размера и допусками формы или расположения  установлены требования относительной точности:

• А - нормальная относительная геометрическая точность (допуск формы или расположение поверхностей составляет  60% от допуска размера);

• В - повышенная (возле 40%);

• С - высокая (возле 25%).

   Для цилиндричности, округлости, профиля продольного сечения геометрическая точность для уровней А, В, С составляет 30, 20 12% от допустимого размера.    Для цилиндричности, круглости профиля продольного сечения:

• нормальная - 30% от отклонения допуска размера,

• повышенная - 20%,

• высокая - 12%.

   Для соосности, симетричности, пересечения осей и позиционного отклонения допуск расположения может быть задан двумя способами:

• в радиусном выражении, как наибольшее допустимое значение отклонения расположения;

• в диаметральном выражении, как удвоенное наибольшее допустимое значение отклонения расположения;

13. Фрикционные передачи. Общие сведения.

Одной из наиболее простых и во многих случаях достаточно надёжной является фрикционная передача, состоящая в простейшем случае из двух колёс (катков), закреплённых на ведущем и ведомом валах. Для передачи движения без скольжения необходимо приложить к одному из колёс силу Q, достаточную для возникновения трения в месте контакта (рис. 63), при этом касательная сила их сцепления равна по величине передаваемого окружному усилию.





           рис. 63

Фрикционные передачи могут быть с постоянным и переменным передаточным отношением.

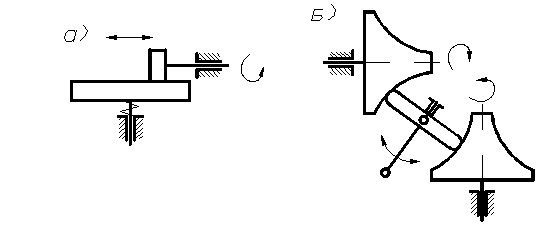

 Последние называются вариаторами (рис. 64 а, б).

                                                               рис. 64



Достоинствами фрикционных передач являются: плавность и бесшумность в работе, простота конструкции, невозможность поломки при резком изменении крутящего момента на одном из валов благодаря возможности проскальзывания катков, возможность бесступенчатого регулирования скоростей.

Недостатками являются: необходимость прижимного устройства, непостоянство передаточного отношения, невозможность передачи значительных крутящих моментов.

В связи с указанными недостатками фрикционные передачи не получили такого широкого распространения как зубчатые.
