Раздел I.Условные обозначения. Графические символы
Активное привлечение опыта зарубежных фирм по проектированию предприятий химической, нефтехимической, фармацевтической, пищевой и в др. отраслях промышленности ставит задачу изучения интернациональной символики в обозначении приборов и средств автоматизации на чертежах оборудования и технологических схемах.
Базовый документ, признанный международной практикой, – американский стандарт ISA – S5.1 – 1984.[1]

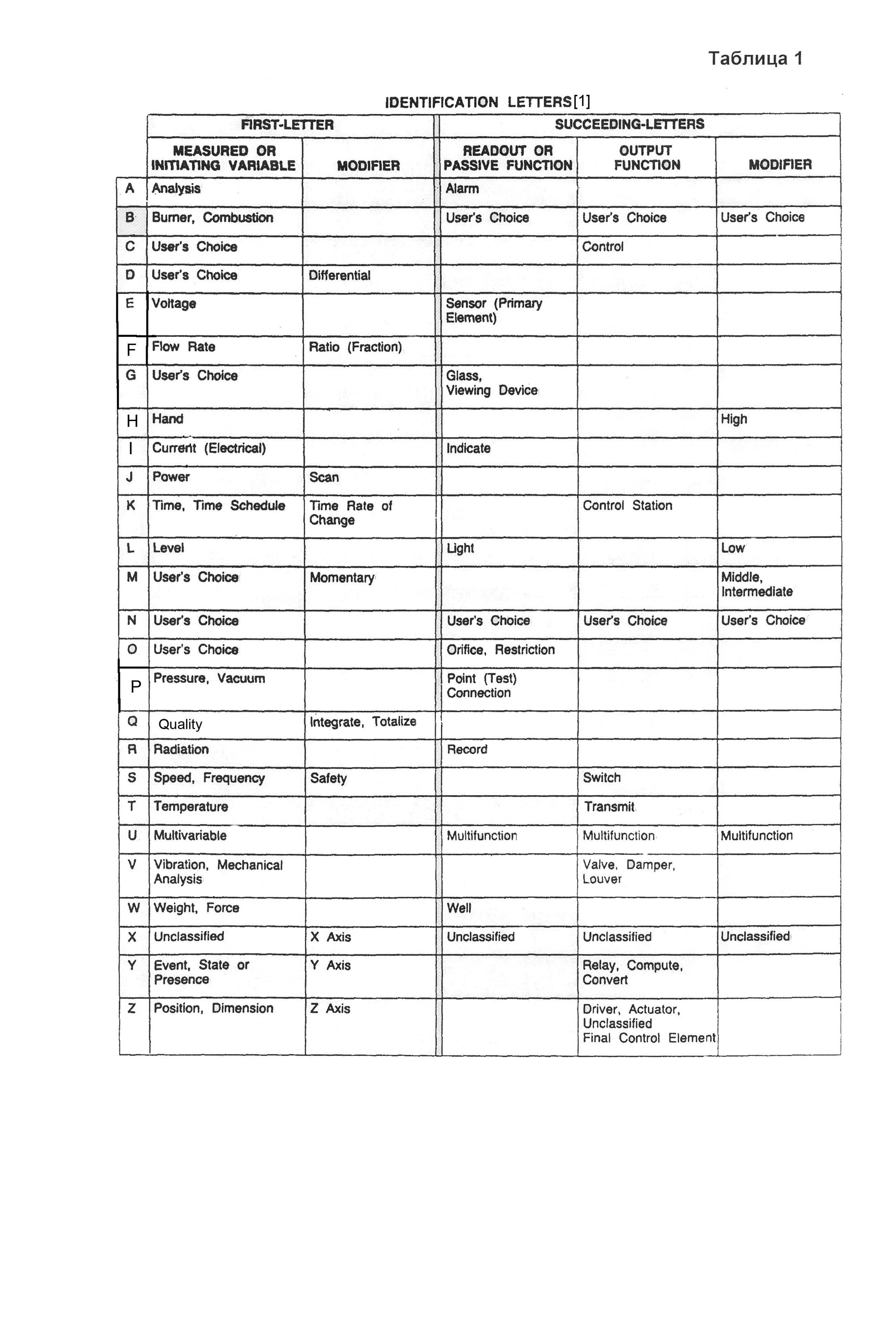

Условные обозначения по американскому стандарту ANSI ISA – S5.1 – 1984 (R1992) приведены в таблице 1.

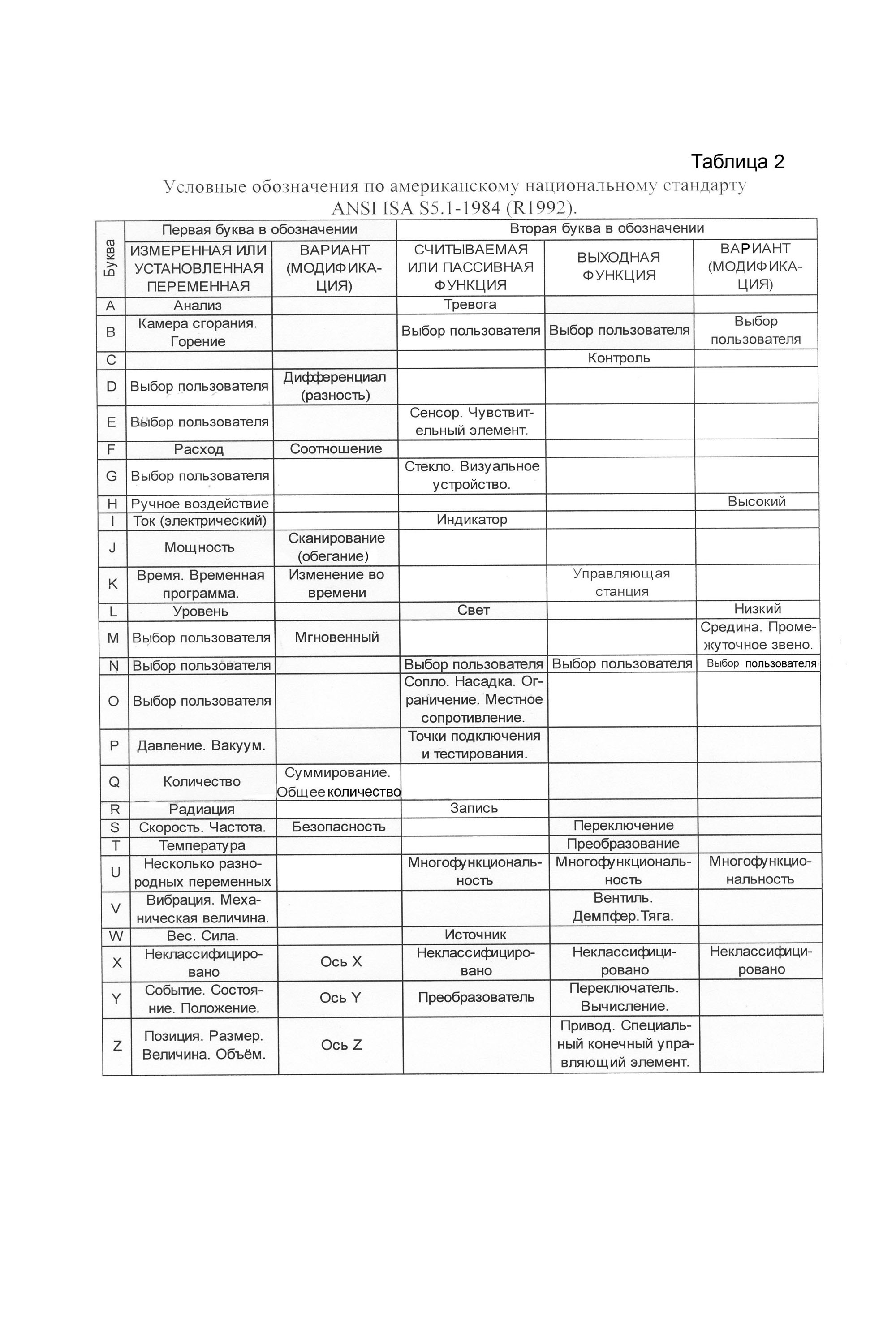

Перевод таблицы 1 на русский язык представлен в таблице 2.
Некоторые символы таблицы 2 расширены практикой работы ведущих западных проектно-технологических фирм и считаются общепризнанными:
C – символ управления, регулирования (на втором месте);
D – плотность или удельный вес (первая буква);
E – напряжение (первая буква);
G – измерение положения или размер (первая буква);
M – влагосодержание или влажность (первая буква);
R – регистрация или распечатка (на втором месте);
V – вязкость (первая буква); клапан, заслонка (последующие буквы).
Сравните условные обозначения по стандарту ANSI ISA – S5.1 – 1984 (R1992) с условными обозначениями стандарта РФ ГОСТ 21.404 – 85, выявите отличия и запомните их.

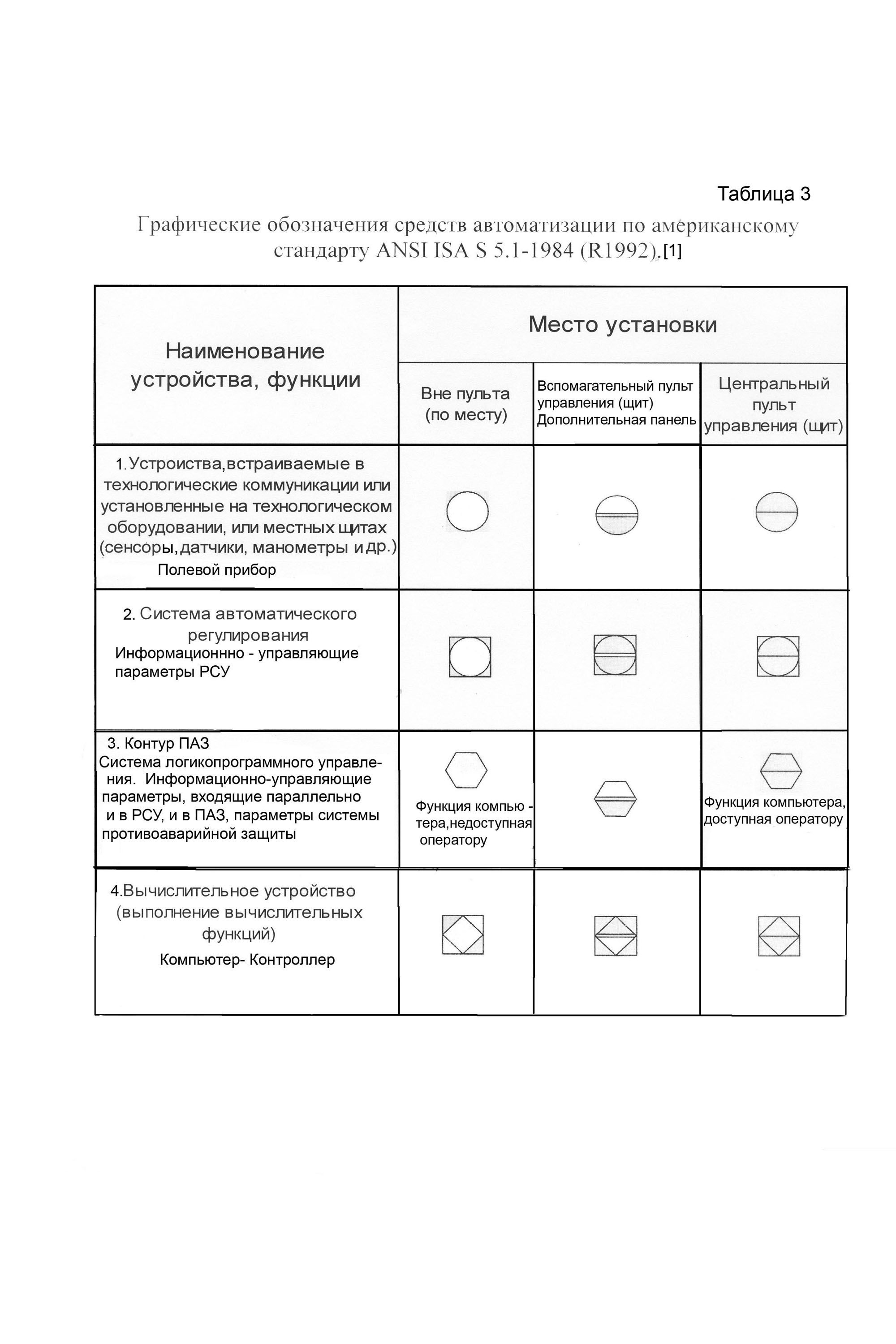

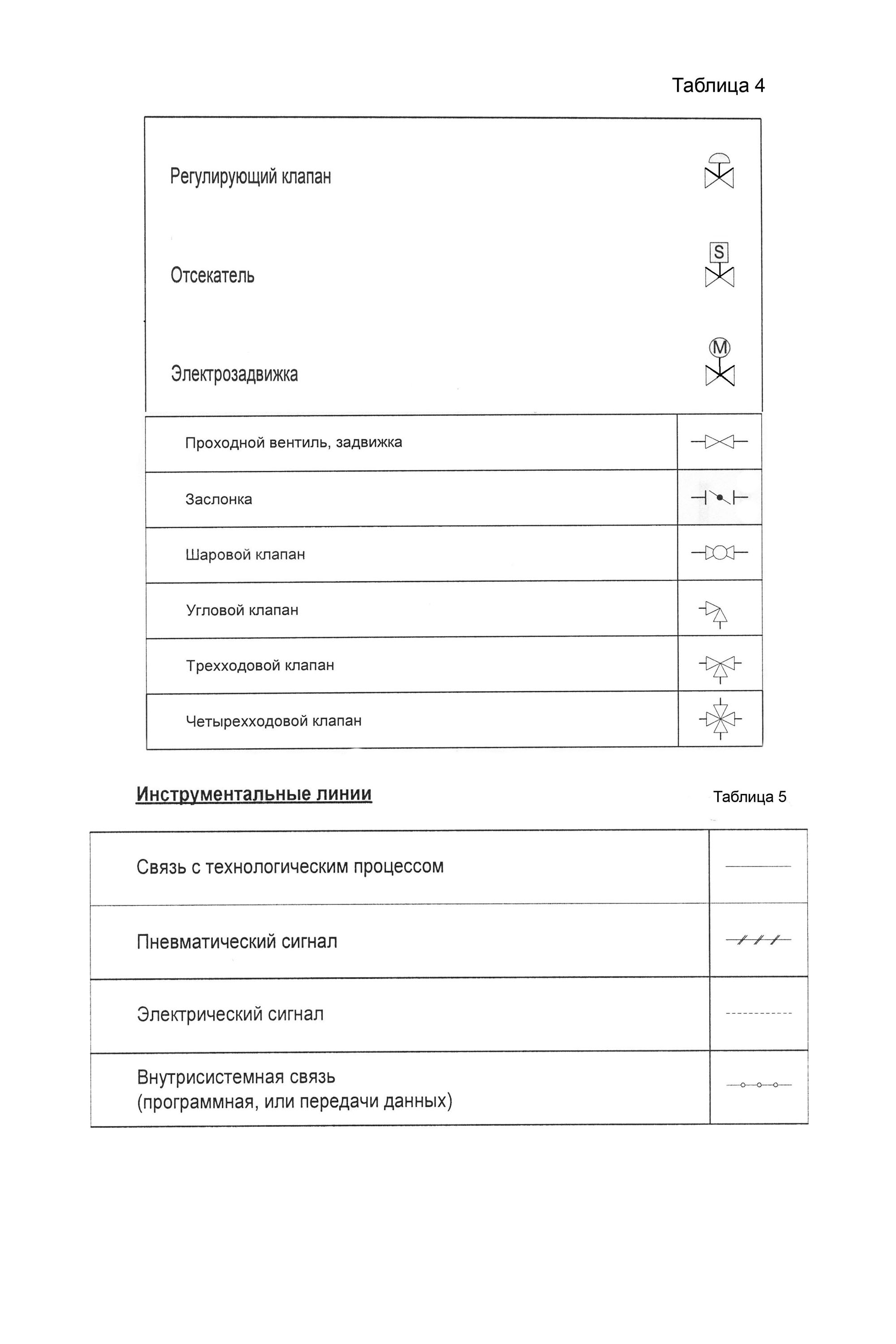

Графические символы средств автоматизации представлены в таблице 3, дополненной изображением микропроцессорного контроллера. Изображения приводов и регулирующих органов показаны в таблице 4. Условные обозначения линий связи приведены в таблице 5.
Так как стандарт ISA (равно как и стандарт РФ, ГОСТ 21.404 – 85) в основных положениях ориентирован на локальную автоматику, ведущие проектно-технологические фирмы используют дополнительные обозначения. В таблице 6 приведены эти обозначения. Сравните их со стандартными символами.[2]
Структурно-технологическая нумерация

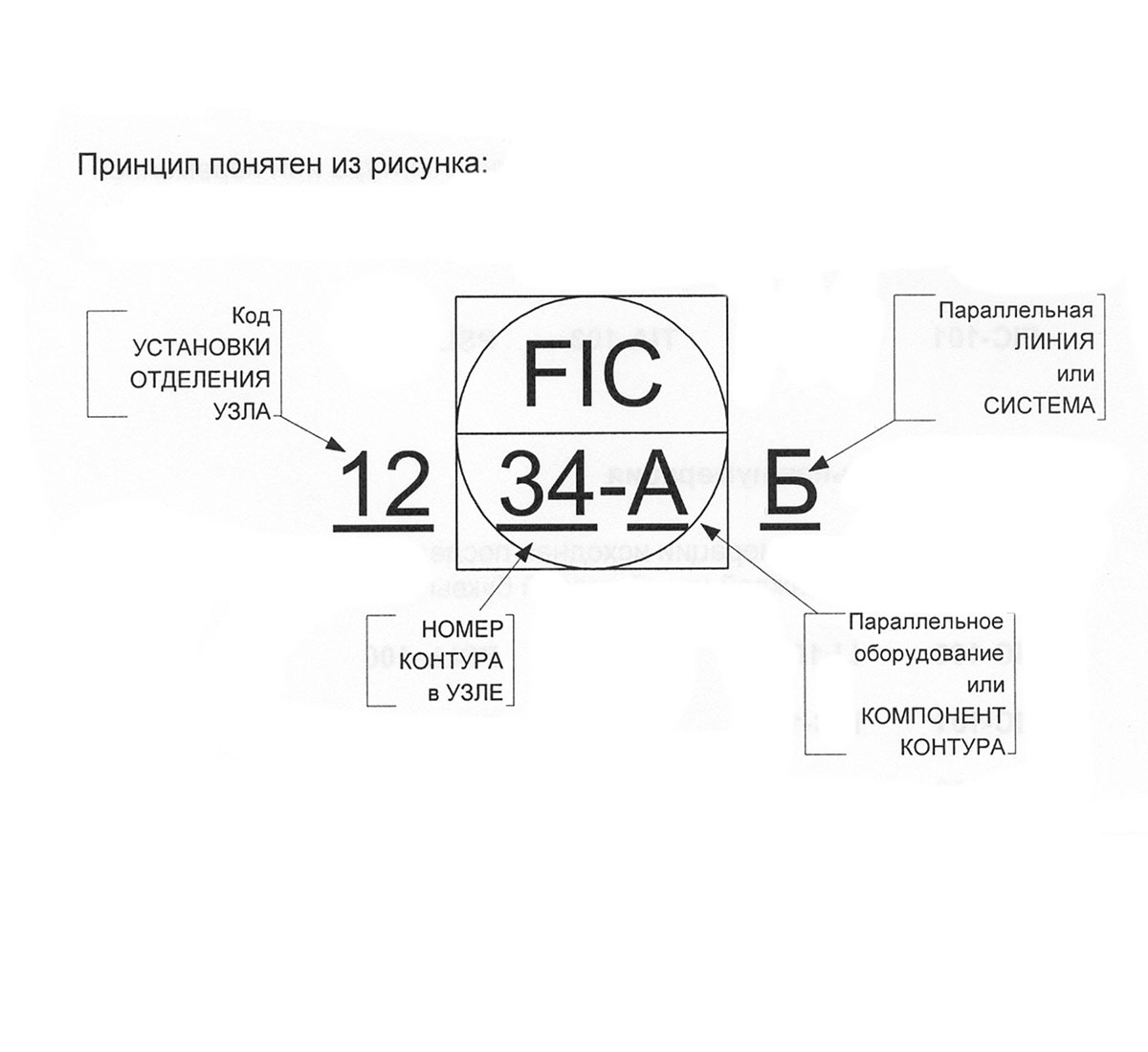

Рис. 1
Код установки, отделения или узла выносится за пределы монтажно-технологической, функциональной, или экранной мнемосхемы, и указывается в атрибутах наименования или шифра схемы. Аналогичным образом поступают и с кодом линии или системы. Количество символов каждого элемента кода определяется масштабом объекта автоматизации
Сочетание ниже представленных способов нумерации также не исключается.
Порядок написания букв в верхней части графического изображения не отличается от порядка, предусмотренного ГОСТ 21.404 – 85.
Нумерация контуров может быть сквозной для всего производства, либо его отдельных частей независимо от переменной, например, такой:
PSLL – 104; TIA – 105; LI – 106; FIC – 107.
При параллельной нумерации исходная последовательность номеров повторяется для каждой новой первой буквы кода:
FI – 100 TI – 100 PI – 100
FIC – 101 TIC – 101 PIC 101
FIA – 102 TIA – 102 PIA – 102
Может быть принята параллельно-сквозная нумерация:
Переменная Группа Номер серии
F Расход 100
L Уровень 200
P Давление 300
и т. д.
Расшифровка комбинаций буквенных символов над номером кода в основном изображении приведена в таблице 7, перевод в таблице 8.
Дополнительно могут встречаться следующие комбинации букв:
ASHH – для блокировки загазованности;
AAHH – для сигнализации загазованности;
BSLL – блокировка погасания пламени;
BALL – сигнализация погасания пламени;
ES, ESW и EHS – для операций пуска и останова электродвигателя.
На компрессорах, как правило, устанавливается автономная система защиты, поэтому в общую систему ПАЗ (противоаварийной защиты) и соответственно в РСУ (распределенную систему управления) параметры типа “Осевое смещение” и “Вибрация” попадают только для контроля первопричины остановки. Аналогично у насосов – установлены специализированные устройства блокировки насосов.
Буква S – символ отсекателя (Speed) SSLL и SSHH – ограничение скорости турбины;
Букву Z обычно используют для обозначения концевых выключателей (клапанов, задвижек и т.д.)
Обычно буква T на втором месте присваивается измерительным преобразователям со стандартным выходом 4 – 20 мА (transmitters) FT, LT, PT, TT.
В контуры совместного действия, посылающие сигналы в РСУ и ПАЗ добавлена буква S: LICS.
Так как применение микропроцессорных контроллеров подразумевает и индикацию (I) , и регистрацию (R), и сигнализацию (A) достаточно кодировать контур двумя символами: FC, LC, PC, TC.
ZSC/ZSO – обозначения концевых выключателей отсекателя или задвижки;
ZSC/ZSO – состояние отсекателя или задвижки в системе ПАЗ;
ZLC/ZLO – сигнализация состояния отсекателя и задвижки в РСУ;
HS – пуск насоса (Hand-Switch);
NS – состояние насоса;
NSS – останов насоса;
NSV – пуск насоса;
SV – код отсекателя;
ZSO – открыт отсекатель;
ZSC – закрыт отсекатель;
ZV – код задвижки;
ZSO – открыта задвижка;
ZSC – закрыта задвижка.
