3. Машины для ремонта земляного полотна. Путевые струги, сзп-600. Машины для нарезки кюветов. Основные механизмы и рабочие органы.

Для механизации работ по ремонту и содержанию земляного полотна используются как общестроительные машины: бульдозеры, экскаваторы, скреперы, автосамосвалы так и специализированные путевые машины: путевые струги, путевые уборочные и кювето-очистительные машины, для поперечных и продольных дренажей, оборудование для укрепления откосов в горных районах.

Путевые струги

Наиболее распространён струг-снегоочиститель СС-1, а также модернизированный СС-1М. Весной и летом его применяют на неэлектрифицированных участках для очистки старых и нарезки новых кюветов, планировки откосов балластной призмы, срезки и планировки откосов выемок и насыпей, срезки, планировки и перераспределения грунта на строительстве вторых путей. Зимой струг используют для очистки станций и перегонов от снега, а также для отвалки снега от пути в местах выгрузки. Совмещение на одной машине снеговой и земляной частей позволяет использовать её при строительстве, ремонте и текущем содержании пути по принятой технологии производства этих работ практически круглый год.

Рабочими органами струга-снегоочистителя СС-1М служат два боковых крыла и два снегоочистительных устройства.

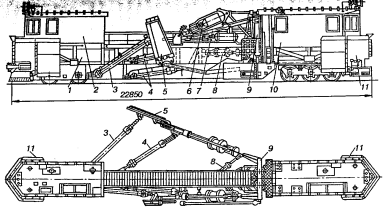

Рис. Струг-снегоочиститель СС-1М:

1— ферма; 2 — хозяйственная будка; 3, 4 — телескопические распорки; 5 — откосное крыло; 6 — телескопическая наклонная тяга 7 — тяга; 8 — пневмоцилиндр раскрытия крыла; 9 — портальная рама; 10 — будка управления; 11 — снегоочистительное устройство

Снегоочистительное устройство состоит из двух передних вертикальных щитов и двух снегоочистительных боковых крыльев. Щиты шарнирно закреплены на раме машины, а крылья-на щитах. Крылья открывают и закрывают пневмоцилиндрами, размещёнными на передних щитах. При открытии и закрытии щитов они поворачиваются вокруг шарнира. В нижней части крыльев и щитов расположены направляющие, в которых перемещаются подвижные щитки с подрезными ножами. В рабочем положении щитки опускаются вниз на 50 мм. ниже уровня головки рельсов, в транспортном-поднимаются вверх.

Машина СЗП-600

Машина для ремонта земляного полотна железной дороги СЗП-600 предназначена для выполнения следующих технологических работ: чистка, углубление и расширение кюветов; нарезка новых кюветов; планировка откосов в рабочей зоне плугов; углубление траншей в рабочей зоне ротора; транспортирование вырезаемого материала в транспортное средство или на откос земляного полотна. Машина СЗП-600 работает в комплексе состоящем из трех единиц: УТМ-1, (универсального транспортного модуля), непосредственно машины СЗП-600, и вагона прикрытия ВП-1 — для обслуживающего персонала.

Машина СЗП-600 не самоходная: на раме установлен поворотный круг, на котором смонтирована стрела, с ротором диаметром 3460 мм. Грунт из ротора поступает на основной конвейер оттуда на поворотный —и далее или в полувагоны или на обочину. Ротор может отклоняться в обе стороны от оси пути на 100*. Машина оснащена также двумя плугами, установленными на своих стрелах. Наибольший боковой вылет плуга 5,5 м от оси пути.

Основной рабочий орган — роторный. Он состоит из ротора, стрелы с основным конвейером, механизма поворота и наклона ротора. Используется для очистки и углубления кюветов в грунтах I—III категорий. Привод ротора гидростатический с плавным изменением скорости вращения. Вторым рабочим органом являются плуги, которые установлены по обеим сторонам рабочей машины. Они используются для работ по выравниванию грунта, планировке грунта, профилирования балластной призмы и вспомогательных работ в выемках.

Ротор шарнирно подвешен к стреле, которая установлена на клети. Стрела поднимается и опускается цилиндрами. На стреле установлен конвейер с роликоопорами. Изменение наклона ротора выполняется гидроцилиндром, соединенным с карданным шарниром, Материал из ковшей ротора высыпается в бункер, откуда на основной конвейер с барабаном и лентой.

Машина для нарезки кюветов (МНК)

Машина предназначена для: очистки и расширения кюветов; нарезки новых кюветов; оправки обочин и откосов земляного полотна; изготовления поперечных траншей в рабочей зоне ротора; нарезки продольных траншей глубиной до двух метров от УГР, как за торцами шпал, так и на вылете 7,8 м от оси пути; профилирования балластной призмы; транспортировки вырезанного материала в транспортное средство или на откос земляного полотна.

Машина смонтирована на раме (платформе) 9 которая с двумя двухосными ходовыми тележками модели 18-100, кабиной 2 и обустройствами составляют экипажную часть. Основным рабочим органом является роторное устройство 3, установленное на стреле 4, которая установлена на опорно-поворотном механизме 7, на раме машины. Машина снабжена конвейером стрелы 8 и поворотным конвейером, которым роторное устройство и стрела имеют механизмы поворота 7. Машина оснащена крыльями (плугами) 10. Механизмом поворота ротора. Последний устанавливается в положение, обеспечивающее заданный профиль резания 4 механизмом подъема (опускания) стрелы устанавливается заданная глубина резания. Ротор производит вырезку материала и подает его на конвейер стрелы 8, который передает вырезанный материал на поворотный конвейер 5, а тот производит его погрузку в состав для засорителей, сцепленный с машиной со стороны поворотного конвейера, или в состав думпкаров, стоящих на соседнем пути, или производится выгрузка на сторону (на откос земляного полотна). Крыльями 10 осуществляется отделка откоса балластной призмы и бровки сливной призмы земляного полотна или междупутья.

Рис. Общий вид машины МНК-1:

1— стойка; 2 — кабина;; 3 — ротор; 4 — стрела; 5 — поворотный конвейер: 6 — тележка; 7 — опорно-поворотное устройство; 8 — основной конвейер; 9 — рама; 10 — плуг; 11 — цилиндр управления плугом
