1.11 Семисегментный индикатор
Дисплей построен на основе двух 2-разрядных 7-сегментных индикаторов АЛС 334 (рис. 12) с общим анодом, красного свечения, которые содержат в себе семь светодиодов, соединенных, как показано на рисунке 13.
Рисунок 11.

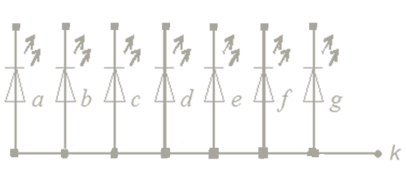

Рисунок 12. Схема соединения светодиодов индикатора АЛС334.

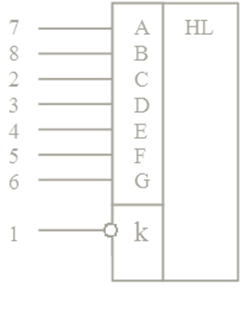

Рисунок 13.Условное графическое обозначение индикатора АЛС334
с нумерацией выводов.
1.12 Дешифратор К155ИД3
Дешифратор К155ИД3
предназначен для дешифрации каналов
шины данных и шины адреса. Преобразуя
двоичный код в десятичный дешифратор
производит выборку требуемых микросхем
памяти или устройств ввода-вывода.
Номера контактов и назначение сигналов
показаны в схеме. .

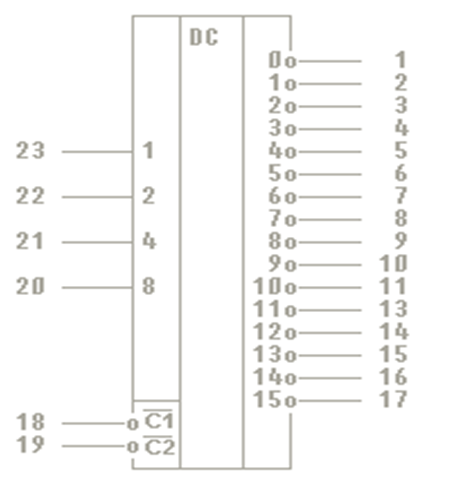

Рисунок 14. Условное графическое обозначение микросхемы К155ИД3.
Таблица 17- Контакты, назначение сигналов
