Файловая система fat
Файловая система FAT (File Allocation Table — таблица размещения файлов) получила свое название благодаря простой таблице, в которой указываются;
непосредственно адресуемые участки логического диска, отведенные для размещения в них файлов или их фрагментов;
свободные области дискового пространства;
дефектные области диска (эти области содержат дефектные участки и не гарантируют чтение и запись данных без ошибок).

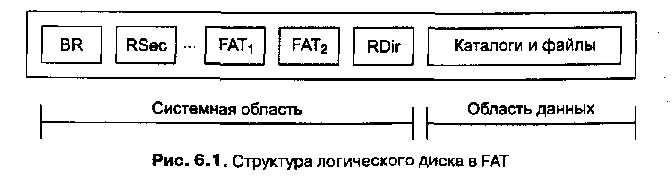

В файловой системе FAT дисковое пространство любого логического диска делится на две области (см. рис.): системную область и область данных.
Системная область логического диска создается и инициализируется при форматировании, а в последующем обновляется при работе с файловой структурой. Область данных логического диска содержит обычные файлы, или файлы-каталоги. Область данных, в отличие от системной области, доступна через пользовательский интерфейс операционной системы.
Системная область состоит из следующих компонентов (расположенных в логическом адресном пространстве друг за другом):
загрузочной записи (Boot Record, BR);
зарезервированных секторов (Reserved Sectors, ResSec);
таблицы размещения файлов (File Allocation Table, FAT);
корневого каталога (Root Directory, RDir).
Таблица размещения файлов
Таблица размещения файлов представляет собой адресную карту области данных, в которой описывается и состояние каждого участка области данных, и принадлежность его к тому или иному файловому объекту.
Всю область данных разбивают на так называемые кластеры. Кластер представляет собой один или несколько смежных секторов в логическом дисковом адресном пространстве (точнее — только в области данных). Кластер — это минимальная адресуемая единица дисковой памяти, выделяемая файлу (или некорневому каталогу). Кластеры введены для того, чтобы уменьшить количество адресуемых единиц в области данных логического диска,
Каждый файл занимает целое число кластеров. Последний кластер при этом может быть задействован не полностью, что при большом размере кластера может приводить к заметной потере дискового пространства. На дискетах кластер занимает один или два сектора, а на жестких дисках его размер зависит от объема раздела. В таблице FAT кластеры, принадлежащие одному файлу (или файлу-каталогу), связываются в цепочки.
Номер кластера всегда относится к области данных диска (пространству, зарезервированному для файлов и подкаталогов). Номера кластеров соответствуют элементам таблицы размещения файлов. Первый допустимый номер кластера всегда начинается с 2.
Логическое разбиение области данных на кластеры как совокупности секторов взамен использования одиночных секторов имеет следующий смысл:
прежде всего, уменьшается размер самой таблицы FAT; а уменьшается возможная фрагментация файлов;
ускоряется доступ к файлу, так как в несколько раз сокращается длина цепочек фрагментов дискового пространства, выделенных для него.
Однако слишком большой размер кластера ведет к неэффективному использованию области данных, особенно в случае большого количества маленьких файлов.

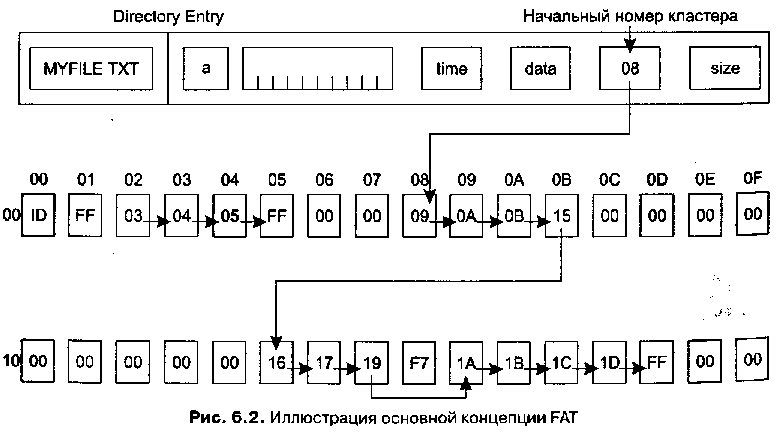

Достаточно наглядно идею файловой системы, использующей таблицу размещения файлов, иллюстрирует рис.
Из рисунка видно, что файл MYFILE.TXT размещается, начиная с восьмого кластера. Всего файл MYFILE.TXT занимает 12 кластеров. Цепочка (chain) кластеров для нашего примера может быть записана следующим образом: 8,9, ОА, 0В, 15,16,17,19
Таблица. Значения элементов FAT.
-
Значение
Описание
0000h
Свободный кластер
fff0h-fff6h
Зарезервированный кластер
fff7h
Плохой кластер
fff8h-ffffh
Последний кластер
0002h-ffefh
Номер следующего кластера в цепочке
Поскольку файлы на диске изменяются (удаляются, перемещаются, увеличиваются или уменьшаются), то упомянутое правило выделения первого свободного кластера для новой порции данных приводит к фрагментации файлов, то есть данные одного файла могут располагаться не в смежных кластерах, а порой в очень удаленных друг от друга, образуя сложные цепочки. Естественно, что это приводит к существенному замедлению работы с файлами.
В связи с тем, что таблица FAT используется при доступе к диску очень интенсивно, она обычно загружается в оперативную память (в буферы ввода-вывода или в кэш) и остается там настолько долго, насколько это возможно. Если таблица большая, а файловый кэш, напротив, относительно небольшой, в памяти размещаются только фрагменты этой таблицы, к которым обращались в последнее время.
В связи с чрезвычайной важностью таблицы FAT она обычно хранится в двух идентичных экземплярах, второй из которых непосредственно следует за первым. Обновляются копии FAT одновременно, используется же только первый экземпляр. Если он по каким-либо причинам окажется разрушенным, то произойдет обращение ко второму экземпляру. Так, например, утилита проверки и восстановления файловой структуры ScanDisk из ОС Windows при обнаружении несоответствия первичной и резервной копии FAT предлагает восстановить главную таблицу, используя данные из копии.
Корневой каталог отличается от обычного файла-каталога тем, что он помимо размещения в фиксированном месте логического диска имеет еще и фиксированное число элементов. Для каждого файла и каталога в файловой системе хранится информация в соответствии со структурой, представленной в табл. Для работы с данными на магнитных дисках в системах DOS, которые имеют файловую систему FAT, удобно использовать широко известную утилиту Disk Editor из комплекта утилит Питера Нортона. Основными недостатками этой программы на сегодняшний день являются ограничения на размеры диска и разделов и отсутствие поддержки работы с такими распространенными файловыми системами, как FAT32 и NTFS.
Таблица. Структура элементов каталога.
-
Размер поля данных, байт
Содержание поля
11
Имя файла или каталога
1
Атрибуты файла
1
Резервное поле
3
Время создания
2
Дата создания
2
Дата последнего доступа
2
Зарезервировано
2
Время последней модификации
2
Дата последней модификации
2
Номер начального кластера в FAT
4
Размер файла
