ФГБОУ ВПО «БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ»

Факультет: Землеустройства и лесного хозяйства

Кафедра: Природообустройства, строительства и гидравлики

Специальность: Земельный кадастр

Форма обучения: очная

Курс, группа: ЗК 501 (СПО)

САФАРГАЛИНА РАУШАНИЯ ФАЙЗУЛЛОВНА

Расчет основания и выбор размеров фундамента

ДОМАШНЕЕ ЗАДАНИЕ

Вариант-1

«К защите допускаю»

Руководитель:

ст. преп.:Сакаев Р.А.

___________________

«___» ____________2012 г.

Оценка при защите:

_______________________

_______________________

«___» _____________2012 г.

Уфа 2012

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ

РАСЧЕТ ОСНОВАНИЯ И ВЫБОР РАЗМЕРОВ ФУНДАМЕНТА 1

ВВЕДЕНИЕ 3

1 РАСЧЕТ ОСНОВАНИЯ И ВЫБОР РАЗМЕРОВ ФУНДАМЕНТА 4

1.1 Содержание задачи и исходные данные 4

1.2 Определение глубины заложения фундамента 5

1.3 Определение размеров подошвы (ширины) ленточного фундамента 7

БИБЛИОГРАФИЧЕСКИЙ СПИСОК 11

Введение

Проектирование оснований и фундаментов является неотъемлемой частью проектирования зданий и сооружений в целом. Расчет фундаментов требуется не только для индивидуальных проектов зданий, но и для типовых серийных проектных решений. Конструктивные и объемно-планировочные решения зданий в значительной мере зависят от инженерно-геологических условий площадки строительства и возможных вариантов фундаментов.

Фунда́мент (лат. fundamentum) — несущая конструкция, часть здания, которая воспринимает все нагрузки от вышележащих конструкций и распределяет их по основанию. Как правило, изготавливаются из бетона, камня или дерева.

Фундаменты, как правило, закладываются ниже глубины промерзания грунта, для того, чтобы предотвратить их выпучивание.

Для строительства зданий применяются ленточные, стаканные, столбчатые, свайные и плитные фундаменты. Они бывают сборные, монолитные и сборно-монолитные. Выбор фундамента зависит от сейсмичности местности, грунта и от архитектурных решений.

Изготовление фундамента из бетона возможно при температуре выше 5°С, что накладывает существенные ограничения на сезонность выполнения строительных работ. Проведение работ при более низких температурах возможно с использованием технологии электропрогрева.

Целью выполнения домашнего задания «Расчет оснований и выбор размеров фундамента», является закрепление теоретических знаний и получение практического навыка при проведения расчетов строительных конструкций. Данное задание предполагает решение двух задач: определение глубины заложения фундамента и определение размеров подошвы фундамента, расчет которых нами и было произведено.

Последний номер зачетной книжки- 1;

Номер варианта-1.

1 Расчет основания и выбор размеров фундамента

1. Содержание задачи и исходные данные

Дано: Фундаменты – ленточные, подвал отсутствует.

Последняя цифра зачетной книжки	1
Вид грунта	суг­ли­нок
Показатель текучести IL	0.1
Коэффициент пористости e	0.65
Крупность зерен	–
Степень влажности	–
Уровень подземных вод dw, м	5.0

Температуру воздуха внутри помещений принять равной + 20С, полы – на лагах по грунту. Погонную нагрузку (на 1м длины фундамента на уровне его подошвы) принять без расчета равной 65 кН/м

Найти: выбрать глубину заложения фундаментов одноэтажного дома (рисунок 1) и определить ширину подошвы фундамента под несущей стеной по ряду А.

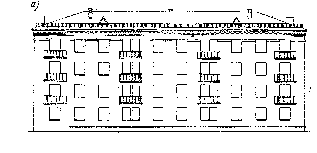

Рисунок 1

Нормативную глубину сезонного промерзания (d_fn) глин и суглинков принять равной 1.8м (условия Республики Башкортостан).

Следовательно d_fn=1.8м

Знание глубины промерзания важно для правильного выбора глубины заложения не только фундаментов, но различных водонесущих коммуникаций –водопровода, канализации и т.д. (в данной расчетно-графической работе такие вопросы не рассматривается, но при защите об этом нужно знать).

Проектирование фундамента включает решение двух взаимосвязанных задач:

• определение глубины заложения фундамента,

• определение размеров подошвы фундамента.

На основе решения этих задач проектировщик разрабатывает чертежи фундаментов (в данной расчетно-графической работе было не предусмотрено).
