Создание уп для обработки детали.
УП спроектируем для обработки (точение контура) поверхности 2.
Шаг 1. Создание УП начинаем с 2D чертежа обрабатываемой детали
(Рис.- 2.2.2)

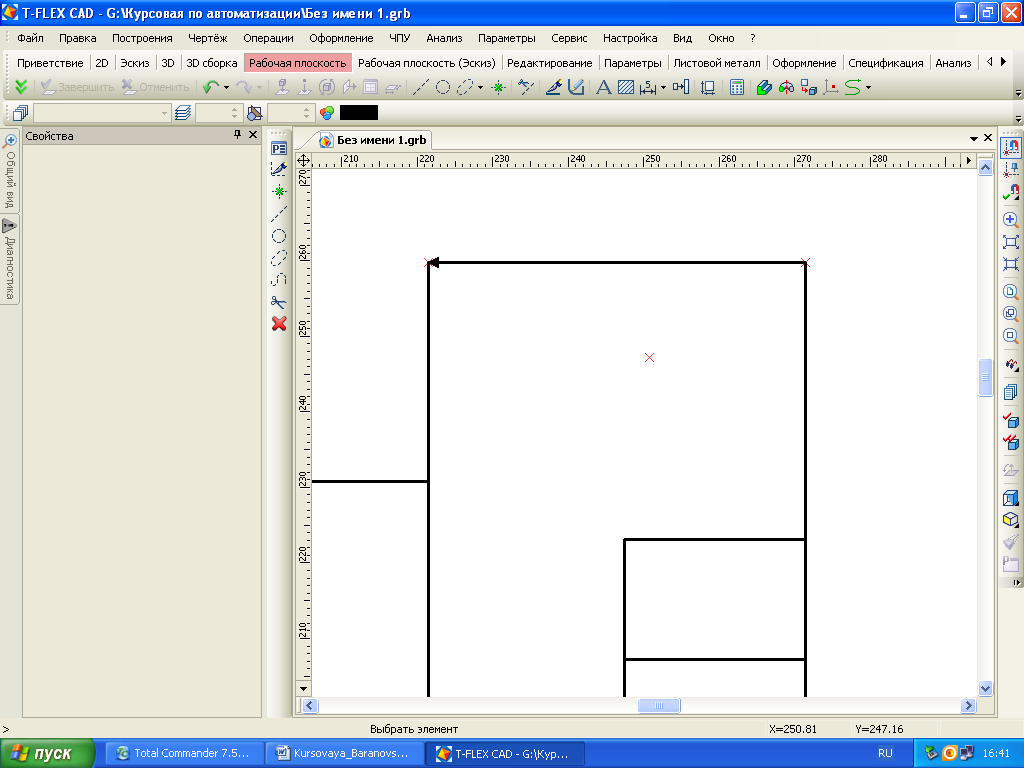

Рисунок 2.2.2.- 2D чертеж обрабатываемой детали.
Шаг 2. Выбираем путь обработки детали (Рис.-2.2.3.) (токарная). «Построение→Путь» и выбираем обрабатываемую поверхность.

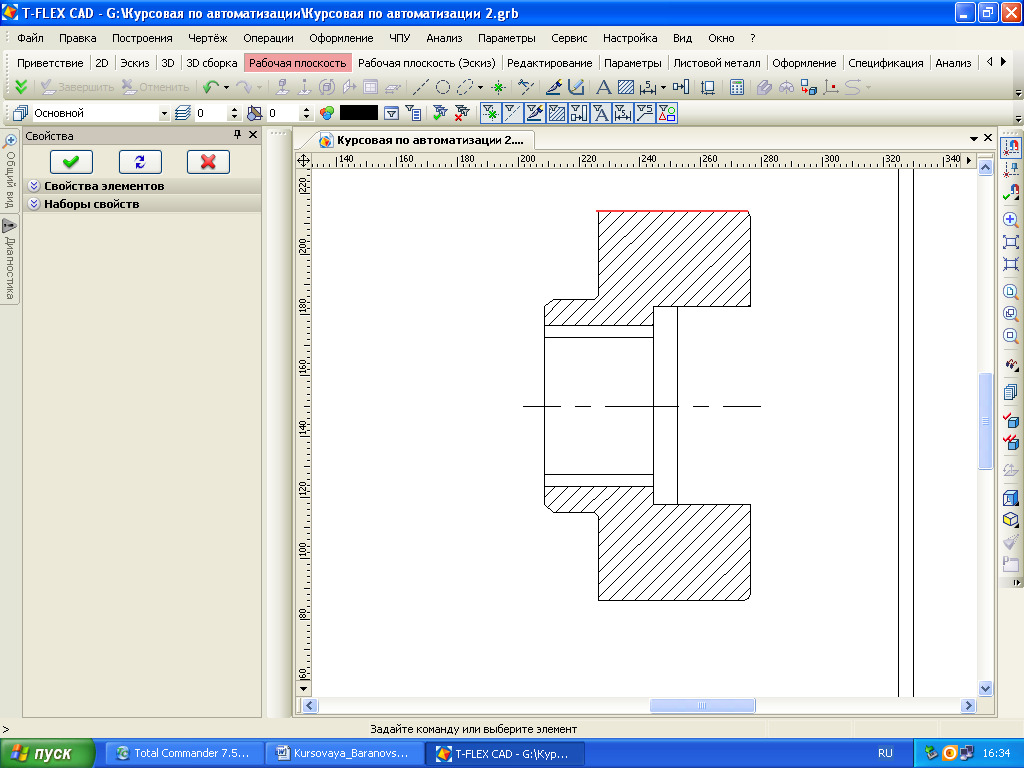

Рисунок 2.2.3- Выбор пути обработки
Шаг 3. Назначаем инструмент, которым будем обрабатывать поверхность «ЧПУ→ Редактор инструментов» (Выбираем резец проходной), заносим его в список и сохраняем. (Рис.-2.2.4)

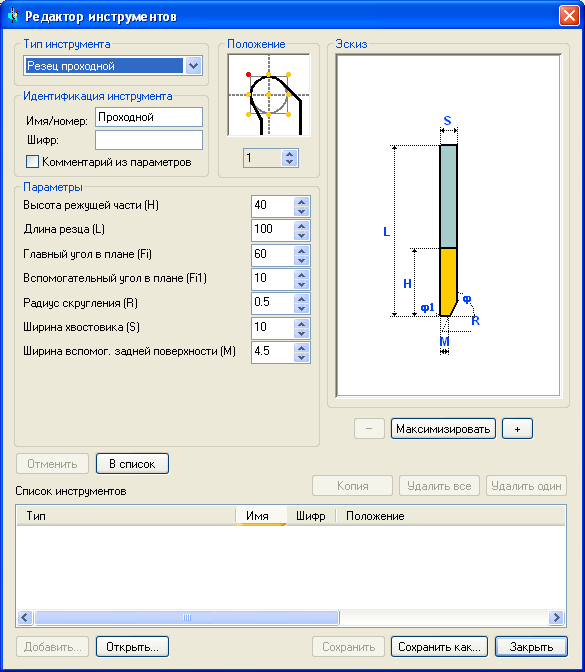

Рисунок 2.2.4- Назначение инструмента
Шаг 4. Назначаем токарную обработку «ЧПУ-2D,2.5D и 4D обработка-Токарная обработка» указывая нужные характеристики и в «Файл с инструментом» добавляем наш резец. (Рис.-2.2.5)

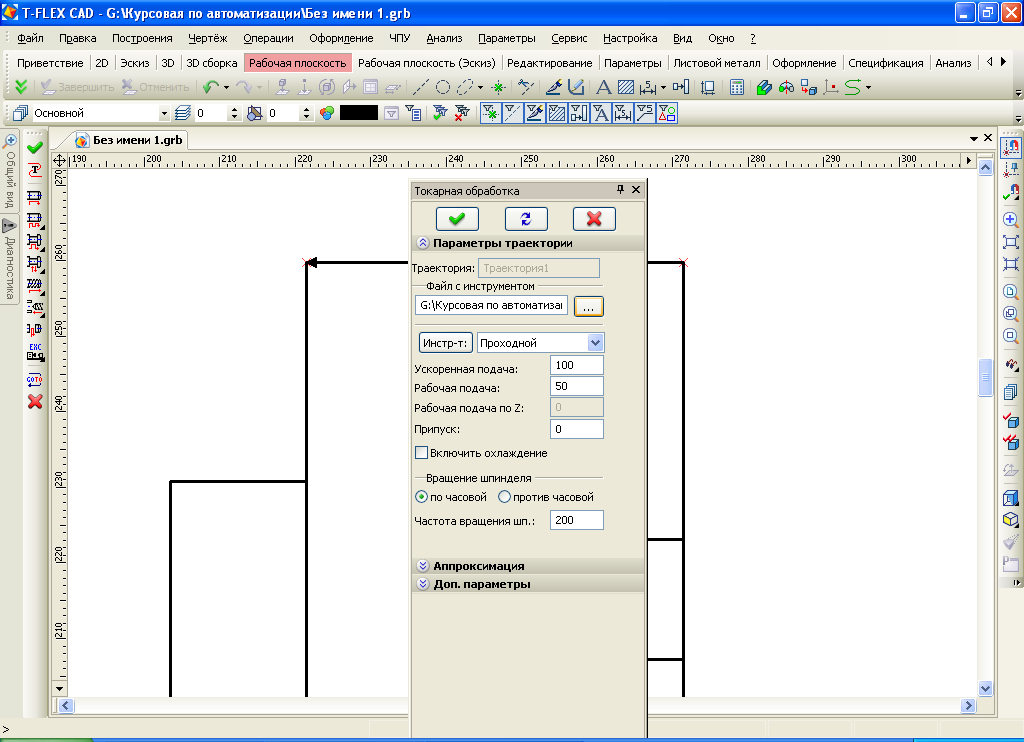

Рисунок 2.2.5- Назначение токарной обработки.
Шаг 5. На панели инструментов выбираем значок «Точение контура» и выбираем пункт «Точение контура резцом» (Рис.-2.2.6)
Рисунок 2.2.6- Панель инструментов
Шаг 6. Указываем путь обработки. (Рис.-2.2.7)

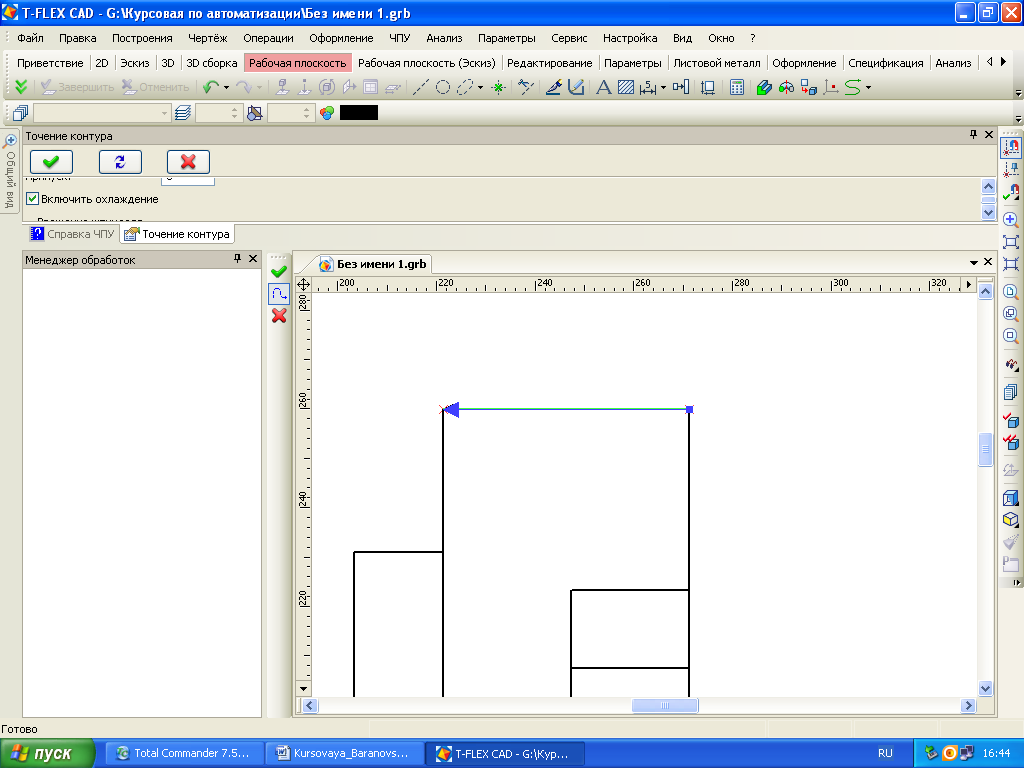

Рисунок 2.2.7-Назначение пути обработки
Шаг 7. Воспроизводим операцию точение контура «ЧПУ - Имитация обработки» (Рис.-2.2.8)

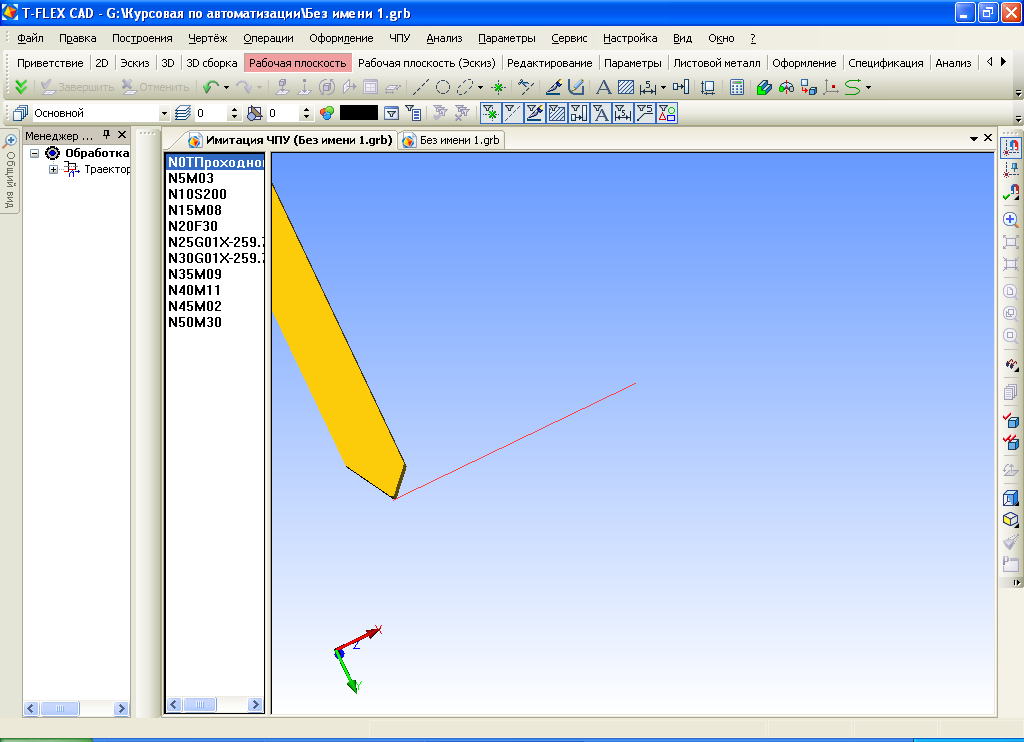

Рисунок 2.2.8-Имитация обработки.
Заключение
В данном курсовом проекте была поставлена задача разработать технологический процесс механической обработки с использованием автоматизации изготовления детали с целью закрепления полученных во время лекционного курса знаний в процессе выполнения данного проекта были заложены основанные навыки использования справочной литературой, ГОСтами, таблицами и нормами.
В ходе данной курсовой работы я установила, что данную деталь выгоднее производить методом штамповки, т.к. его Ким составляет 67 % , также это выгодно и из экономической выгоды.
Также был составлен план обработки детали, который показывает простоту изготовления данной детали методом штамповки, и посчитана величина норм машинного времени. Штучно-калькуляционное время при штамповке составило Кшк = 0,44 мин, что очень выгодно при крупносерийном типе производства.
Была написана УП для обрабатываемой детали. Принято решение по выбору оборудования, которым явился станок с ЧПУ CTX gamma 2000 TC
Все это способствовало более глубокому изучению основ данной дисциплины.
