Вертикальна однотрубна Із з нижньою розводкою
( Сканаві, мал. VІ.6, стр.155)
Стала розповсюджуватися з початку 60-х років у зв'язку з масовим будівництвом бесчердачных будівель. У так званих П- образних стояках цієї системи застосувалися і проточні приладові вузли із замикаючими ділянками і проточно - регульовані вузли. При непарних опалювальних приладах «неодруженою» робили висхідну частину стояків. У приладах верхніх поверхів робляться повітряні крани. Регулюючі крани КРП і КРТ поміщають на «гарячих» підведеннях. Перевага віддається стоякам. Прим. у будівлях заввишки 3-7 поверхів і більш. Цю систему можна включати в дію поповерхово (з тимчасовими перемичками) в процесі монтажу.
Вертикальна однотрубна система з «перекинутою» циркуляцією води
(з нижнім розташуванням подаючої магістралі і верхньою прокладкою зворотної магістралі) (Сканаві, стр.154,рис. VІ.4)
Стала застосовуватися з середини 60-х років в будівлях підвищеної поверховості. Стояки роблять проточними або із зміщеними замикаючими ділянками (або обходными). Гідравлічний опір стояків спеціально збільшений для забезпечення стійкого гідравлічного режиму. У цій системі іноді застосовуються проточні розширювальні баки.
Ця система сприяє підтримці рівномірного теплового режиму у всіх приміщеннях і установці приладів однакової площі по висоті будівлі.( коли температура охолоджування води в стояках відповідає ступеню зменшення тепловтрат однотипних приміщень по вертикалі). Зворотні магістралі на горищах прокладають без теплової ізоляції(горища стан, «теплими»).
Приєднання приладів найчастіше одностороннє, оскільки при цьому зменшується Ǿ сурми уніфікуються приладові вузли ( збільшується продуктивність праці ). Збільшення кількості відкритих стояків також зменшує кількість секції. Недолік - збільшується довжина труб.
Горизонтальна однотрубна СО
(Сканаві, мал. VІ.5, стр.158)
Застосовується для опалювання цивільних і виробничих будівель, що мають велику протяжність, широкий крок колон і подовжені світлові отвори. Відсутність в таких будівлях простінків і отворів в панелях перекриттів утрудняла розміщення традиційних вертикальних стояків. Опалювальні прилади розміщують під стрічковими світловими отворами у вигляді ланцюжків.
Тема9. Енергозаощадження систем. Автоматизація систем теплопостачання будівель - практичний засіб досягнення енергозбереження і комфорту
Реконструкція житлових будівель першої масової забудови направлена на:
збільшення житлових площ;
підвищення комфортності;
скорочення витрат на подальшу експлуатацію будівель.
Реконструкція будівель, як і нове будівництво, виконується відповідно до вимог Сніп і інших федеральних і місцевих нормативів. Стосовно систем теплопостачання будівель - це СНіП «Опалювання, вентиляція і кондиціонування повітря», СНіП «Теплові мережі», недавно затверджений спеціально для Московської області ТСН МО 2000 «Опалювання, вентиляція і кондиціонування повітря».
У розвиток закону «О енергозбереженні» нормативи вимагають застосування при проектуванні і будівництві енергозбережного устаткування. У системах опалювання і теплопостачання будівель значний енергозбережний ефект дають засоби автоматизації цих систем. Автоматика дозволяє заощадити за розрахунковими даними не меншого 20% теплоти, що витрачається на опалювання, вентиляцію і гаряче водопостачання.
В зв'язку з цим Сніп і ТСН по опалюванню і вентиляції диктує установку у опалювальних приладів систем опалювання житлових і промислових будівель.
5,2

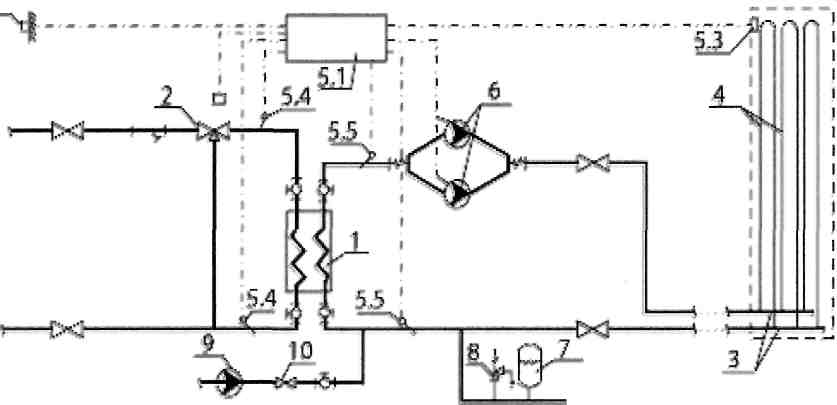

1 - пластинчастий теплообмінник; 2- триходовий клапан з електроприводом;3 -
колектори;
4 -трубопроводи підігріву;5 - блок автоматичного управління: 5.1 -
електронний регулятор;
5.2 - датчик температури зовнішнього повітря; 5.3 - датчик температури грунту;
5.4 - датчики температури води; 5.5 - датчики температури розчину
етилгліколя;6 - здвоєний насос (робочий і резервний); 7 -
розширювальний мембранний бак;8 - запобіжний клапан;
9 - насос для заповнення системи підігріву розчином етилгліколя;10 -
зворотний клапан.
Малюнок 3- Принципова схема теплового пункту і системи
підігріву.

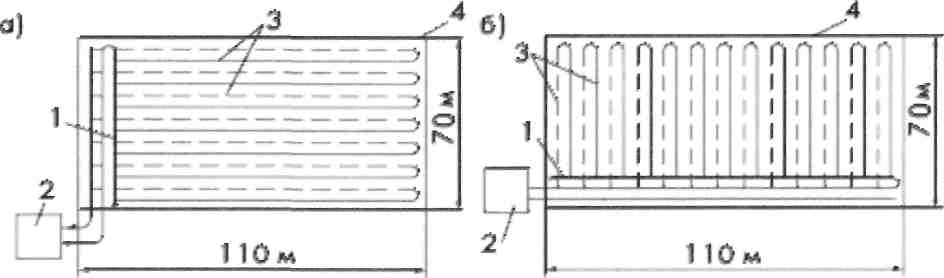

Подача робочого теплоносія в колектори виконується так, щоб забезпечувався його попутний рух (мал. 4). Це досягається тим, що додатково прокладається транзитна труба подаючого колектора, яка одночасно забезпечує прогрев крайньої зони поля.
Подача робочого теплоносія в колектори виконується так, щоб забезпечувався його попутний рух (мал. 4). Це досягається тим, що додатково прокладається транзитна труба подаючого колектора, яка одночасно забезпечує прогрев крайньої зони поля.
Тепловий пункт (ЦТП, ИТП, БТП.) -
теплоросподільчий пункт (ТП), це комплекс установок, призначених для розподілу тепла, що поступає з теплової мережі, між споживачами відповідно до встановлених для них виглядом і параметрами теплоносія. Тепловий пункт обладнався приладами регулювання і обліку витрати тепла. У тепловому пункті, обслуговуючому споживачів пари, зазвичай розміщуються редукційно-охолоджувальні установки, знижуючий тиск і температуру пари до необхідних значень, і установки для збору і повернення конденсату в джерело теплопостачання. Редукційний клапан є автоматичним пропорційним регулятором прямої дії, який знижує високий тиск на вході до нижчого тиску на виході. Клапан регулює тиск після себе; це означає, що клапан прикривається при підвищенні тиску на вході.
Область застосування - регулювання тиску пари, нейтральних газів, пари і рідин. У разі пари і рідин. У ситуації регулювання пари і рідин з температурами, що перевищують допустимі робочі температури, в лінії управління повинна бути встановлена конденсатна місткість, для захисту мембрани приводу.
У тепловому пункті, що розподіляє гарячу воду, що витрачається на комунально-побутові потреби, зазвичай встановлюється пристрій змішувача, який знижує температуру води, що поступає з теплової мережі, до значення, передбаченого, наприклад, в системі опалювання або ГВС.
Для подачі теплоносія споживачеві необхідна теплова мережа. Існують 5 основних типів систем теплопостачання - відкрита залежна, відкрита незалежна, закрита залежна, закрита незалежна і нестандартна.
Теплоносій
Теплоносій - рухоме середовище, вживане для передачі теплоти від більш нагрітого тіла до менш нагрітому. Теплоносії служать для охолоджування, сушки, термічної обробки і т.п. процесів в системах теплопостачання, опалювання, вентиляції, в технологічних теплових і ін. пристроях. Теплоносії можуть в процесі передачі теплоти змінювати свій агрегатний стан (киплячі рідини, пари, що конденсуються) або зберігати його незмінними (некиплячі рідини, перегріті пари, гази, що не конденсуються). У першому випадку температура теплоносія залишається незмінною, оскільки передається лише теплота фазового переходу; у другому випадку температура теплоносія змінюється (знижується або підвищується).
Споживач теплової енергії
Споживач теплової енергії - юридична або фізична особа, якій належать теплопотребуючі установки, приєднані до системи теплопостачання енергозабезпечуючої організації.
Теплова мережа (ТС)
Теплова мережа - система трубопроводів (теплопроводів) для
транспортування і розподіли теплоносія (гарячої води
або пара) при централізованому теплопостачанні. Розрізняють
магістральні і розподільні теплові мережі; споживачі
під'єднуються до розподільних теплових мереж через відгалуження.
Незалежна схема підключення
Незалежна (відкрита) схема підключення - схема приєднання системи теплоспоживання до теплової мережі, при якій теплоносій(перегріта вода), що поступає з теплової мережі, проходить через теплообмінник, встановлений на тепловому пункті споживача, де нагріває вторинний теплоносій, використовуваний надалі в системі теплоспоживання.
Залежна схема підключення
Залежна (закрита) схема підключення - схема приєднання системи теплоспоживання до теплової мережі, при якій теплоносій (вода) з теплової мережі поступає безпосередньо в систему теплоспоживання.
У закритих системах теплопостачання, мережна вода, циркулююча в трубопроводах теплової мережі, використовується тільки як теплоносій (споживачем з теплової мережі не відбирається). У закритих системах теплопостачання, мережною водою в теплообмінних апаратах здійснюється нагрів холодної водопровідної води. Потім нагріта вода, по внутрішньому водопроводу, подається до водорозбірних приладів житлових, суспільних і промислових будівель.
У відкритих системах теплопостачання, мережна вода, циркулююча в трубопроводах теплової мережі, використовується не тільки як теплоносій, а частково (або повністю) відбирається споживачем з теплової мережі.
Центральний тепловий пункт (ЦТП).
Центральний тепловий пункт - призначений для опалювання і централізованого гарячого водопостачання будівель різного призначення по послідовній або змішаній схемі включення -ступеней водопідігрівачів і залежній або незалежній схемі приєднання опалювання. ЦТП забезпечує жителів гарячіше і холодною водою цілорічно і теплом в опалювальний сезон.
Індивідуальний Тепловий Пункт
Індивідуальний тепловий пункт (ИТП) встановлюється на на виробничих комплексах різного типу, на об'єктах житлово-комунального господарства в окремих міських будівлях з метою контролю за роботою теплових мереж, управління системою гарячого водопостачання, теплопостачання об'єкту, економії використання споживачем теплової енергії, і призначений для розподілу, обліку і регулювання теплової енергії в системах опалювання, вентиляції, кондиціонування і гарячого водопостачання. ИТП включають два пластинчасті теплообмінники; один для системи опалювання, інший - для системи гарячого водопостачання.
Теплообмінник для системи опалювання працює по двоконтурній системі:
по першому контуру подається прямий теплоносій (пара, вода), по другому, замкнутому контуру - нагрітий теплоносій системи опалювання. Другий контур включає насосну станцію для подачі теплоносія до опалювальних приладів будівлі, систему автоматичного регулювання кількості прямого теплоносія, що подається, і температур! теплоносія в систему опалювання. Може бути оснащений датчиками контролю режимів температури, в т.ч. зовнішнього повітря. Всі параметри температури можуть задаватися програмою на контроллері, який може регулювати температуру системи опалювання в режимі реального часу (день-ніч, робочі дні-вихідні дні). Теплообмінник для ГВС може бути також оснащений автоматичним регулятором витрати прямого теплоносія і температури води, що нагрівається, а також насосною станцією для системи циркуляції.
У комплекті ИТП можуть поставляється кульові крани, термометри, манометри, прилади обліку витрати води і тепла, зворотні клапани, фільтри і т.д. за бажанням замовника. Впровадження ИТП дозволяє відмовитися від чотирьохтрубної магістральної системи і перейти до двотрубної, що забезпечують індивідуальне підведення теплопостачання тільки до будівель, скоротити
III -КУРС
Принципова схема автоматизації системи насосного водяного
опалювання
Системи водяного опалювання, вживані в будівлях, можуть бути центральними і місцевими. Підігрівання води в місцевих системах може здійснюватися дровами, торфом, мазутом, найчастіше газом в газових водонагрівальних колонках. У них автоматизований захист від згасання полум'я. Складається з термоелектричного перетворювача, гарячий спай якого знаходиться в полум'ї пальника, і клапана з електромагнітом. Клапан відкривається натисненням на якір електромагніту і утримується у відкритому стані за рахунок термо ЭДС, що розвивається термоелектричним перетворювачем. У разі згасання полум'я електромагніт знеструмлюється і клапан закривається, припиняючи доступ газу в топку.
У центральних системах вода в З поступає з котельних. Там вона нагрівається по певному графіку залежно від tнв. Проте при цьому при низькій tн в приміщеннях може бути холодно і навпаки з - за великій інерційності системи, що особливо помітно при різких коливаннях температури зовнішнього повітря.
Для усунення недоліків такого регулювання застосовують різні системи автоматики. У системах опалювання з елеваторними вузлами завдання автоматики зводяться до наступного: 1) підтримувати постійну витрату води теплофікації і перепад тиску між подаючим і зворотним трубопроводами. Для цього застосовують гідравлічні регулятори тиску і витрати спеціальної конструкції.
Установка регулятора тиску прямої дії. РД
Малюнок- установка регулятора витрати на эл. вузлі РР.
сільфон
односідельний клапан
Клапан зв'язаний штоком з сільфоном. Сільфон і клапан підбирають таким, образом щоб тиск води Р2 після регулятора (по ходу води) на клапан і сільфон був приблизно однаковим і протилежним по знаку, завдяки чому клапан виявляється майже розвантаженим. Тиск води Р1 до регулятора врівноважується натягненням пружини, яке можна змінити з
допомогою гвинта.
Зазвичай регулятор тиску встановлюють на зворотному трубопроводі З для підтримки необхідного тиску, що забезпечує систему від спорожнення. У разі зниження тиску води Р1 перед регулятором під дією пружини клапан декілька прикривається, витрата води через регулятор зменшиться тиск перед регулятором і в системі підвищиться. РР служить для підтримки постійної витрати води в З не дивлячись на змінний гідравлічний режим в міській тепловій мережі.
Регулятор типа РР
Відрізняється від РД положенням клапана. У випадку, як показано на малюнку клапан реагує на різницю тиску Р2 і Р3 . Тиск Р3 за допомогою трубки 2 підводиться в над сільфонною камеру. Якщо різниця тиску зменшується, то створюється зусилля, що відкриває клапан, що приведе до вирівнювання витрати.
