7.4. Армирование консоли и концевых участков колонны
Концевые участки колон усиливаем сетками косвенного армирования С-2. Количество сеток не менее 4; с ≥ 10*d =10 * 25 = 250 мм, 60 ≤ Sc ≤ 1/3*b,
где b- ширина сечения колонны.
Размер ячеек сетки: 45 ≤ m ≤b/4 =300/4 =75 => m =60
8. Проектирование центрально сжатого фундамента.
8.1. Нагрузки на уровне обреза фундамента(отм. -0,150):
8.2. Принятые материалы
Бетон
тяжелый класса В12,5 :
Сетка в подошве фундамента С-3 из арматуры класса A-III : Rs =280МПа
8.3. Площадь подошвы фундамента:
Принимаем a=b= 2.4 м(кратно 0,3м)

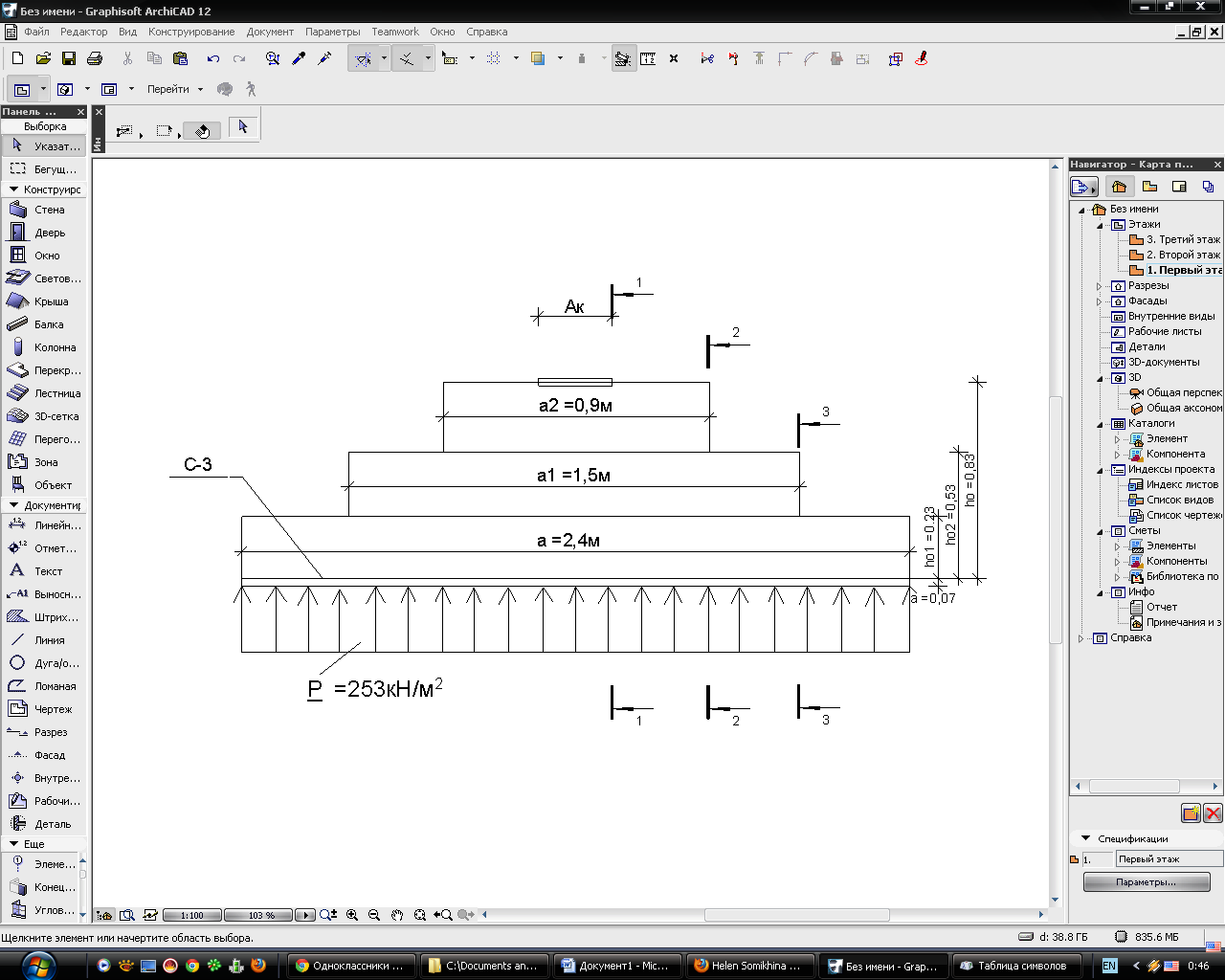

8.4. Конструирование фундамента.
Высота фундамента
- из условия заделки колонны: Hф =1,5ак + 25 = 1,5*30 + 25 =70см
- из условия анкеровки сжатой арматуры колонны: Hф =24*d+25 =24*2.2+25 =78см
- конструктивно: Hф =Hз -0,15 =1,05-0,15 =0,9м
Принимаем Hф =0,9м
По
высоте принимаем три ступени

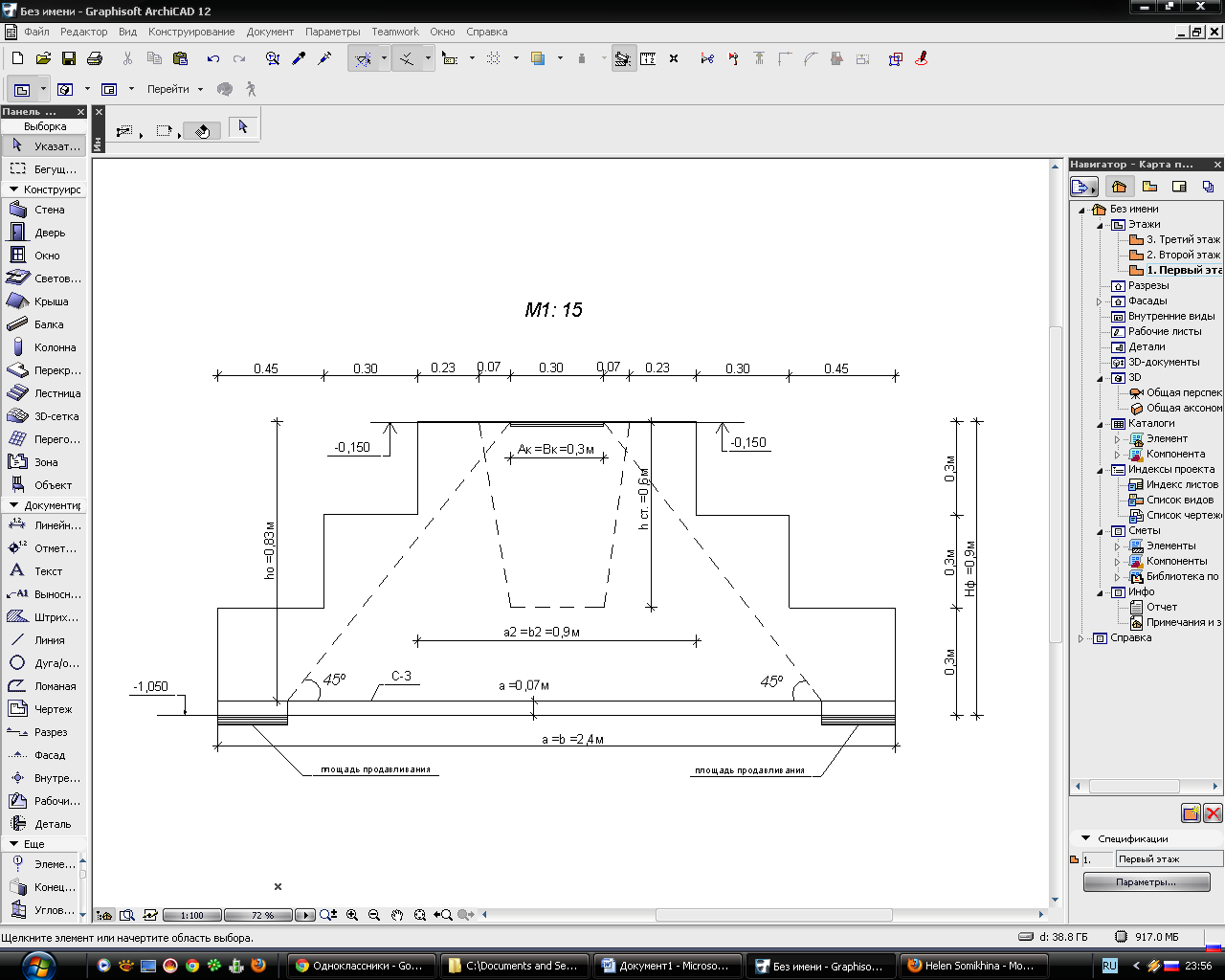

Горизонтальные уступы принимаем т.о., чтобы пирамида продавливания находилась внутри тела фундамента
Глубину
стакана принимаем из условия анкеровки
сжатой арматуры
8.5. Проверка принятого фундамента на продавливание
Фактическое
давление на грунт от расчетной нагрузки
Проверочная
формула на продавливание:
P = 1456 – 3.84*253 =485 кН
.

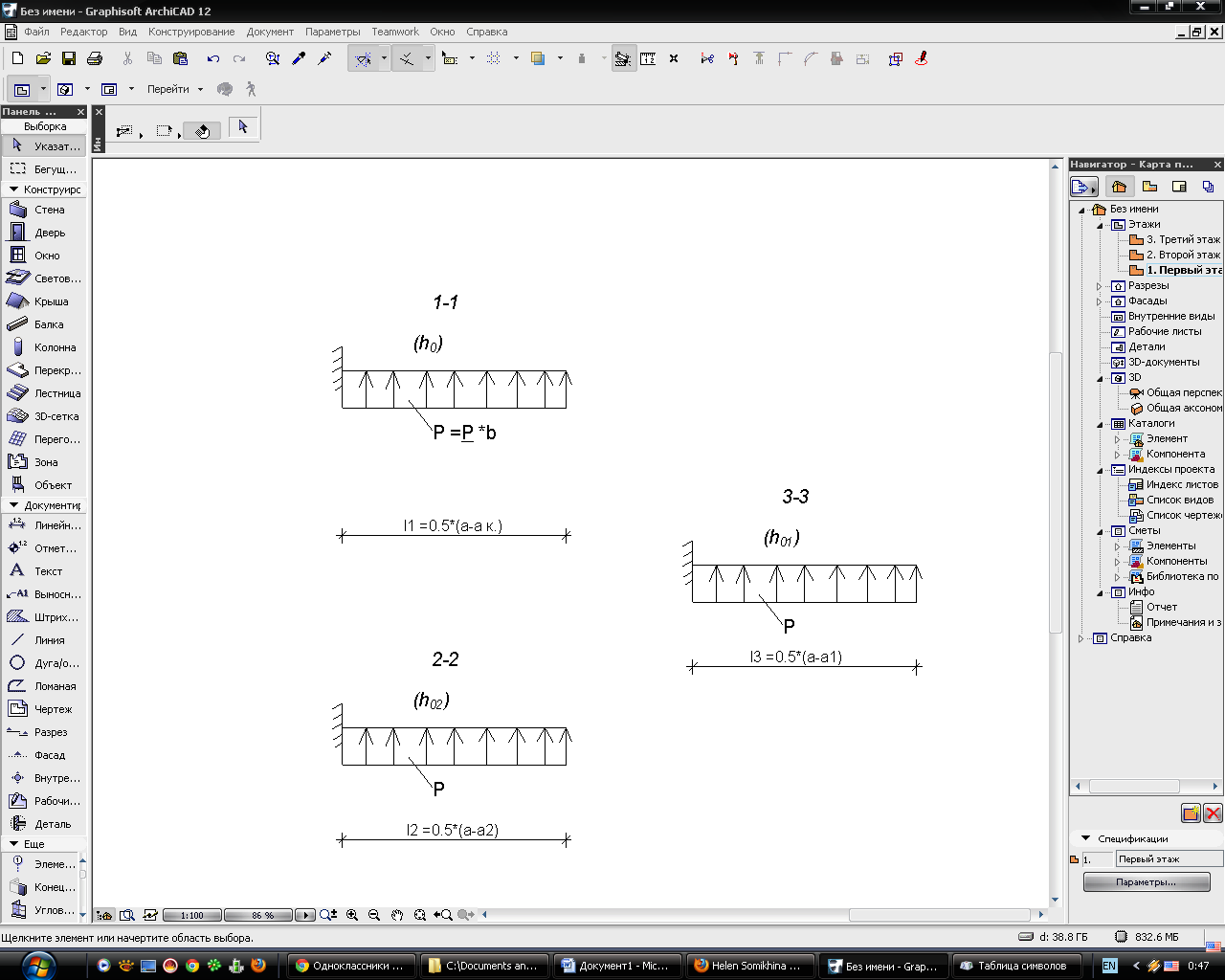

8.6. Расчет арматуры сетки С-3
Принимаем

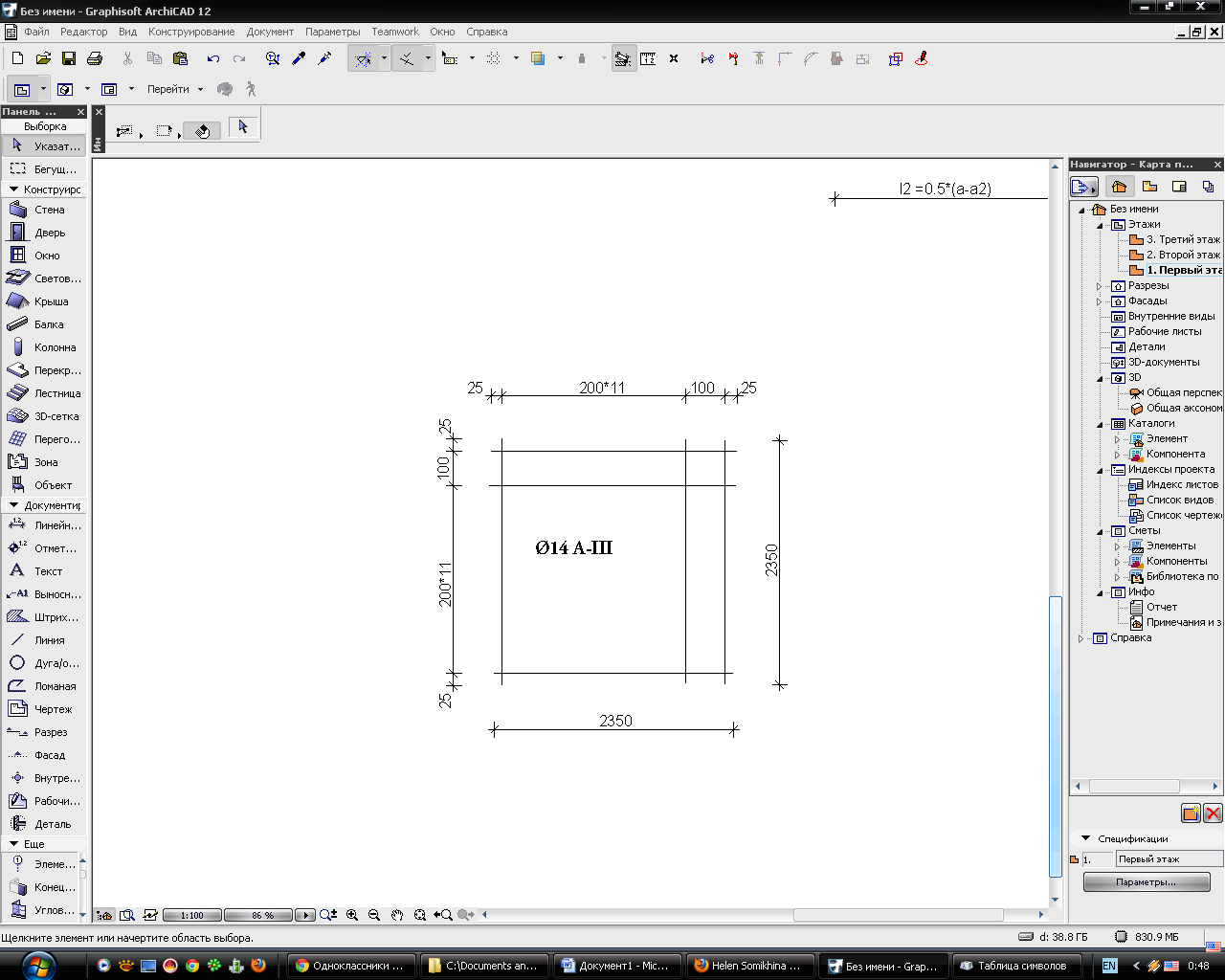

Сетка С-3 (2350*2350)
Список литературы
СНиП 2.01.07-85* «Нагрузки и воздействие»
СНиП 2.03.01-84* «Бетонные и железобетонные конструкции Госстрой СССР- ЦИТП М. Стройиздат
Байков В.Н. Сигалов Э.Г. «Железобетонные конструкции» Общий курс Учебник д/вузов 6-е изд, репринтное – М.: ООО «БАСТЕТ», 2009.-768с.
Мандриков А.П. «Примеры расчета железобетонных конструкций» – 2-е изд., М. Стройиздат, 1989. – 506 с.
