Класс точности и его использование

Обозначение	Примечание	Формулы предельной основной погрешности	Пределы допускаемые основной погрешности
L, M, C, I, II, III	Обозначаются римской цифрой или латинской буквой. Чем меньше предел допускаемой погреш-ности, тем меньше цифра или тем ближе к началу алфавита буква
2,5	Указывает значение основной погреш-ности относительно верхнего предела измерения
	Указывает значение основной погреш-ности относительно длины шкалы
	Указывает значение основной погреш-ности относительно действительного значения
0.02/0.01	Указывает значение основной погреш-ности относительно действительного значения	где c, d – соответственно числитель и знаменатель в обозначении класса точности прибора, Хк – предел измерений, х – измеренная величина

Числа p, q – выбираются из ряда предпочтительных чисел: (1, 1.5, 2, 2.5, 4, 5, 6)*10ⁿ, где n=+1,0,-1,-2 и.т.д.

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ ИНФОРМАЦИИ О КЛАССЕ ТОЧНОСТИ СРЕДСТВА ИЗМЕРЕНИЯ

1. Указатель отсчетного устройства вольтметра класса точности 0,5, шкала которого приведена на рис., показывает 120 В. Определить погрешность измерений и окончательный результат измерений с учетом погрешности.

Решение: Для указанного класса точности прибора нормирована приведенная погрешность: , где х_Н - верхний предел измерения. Выражаем погрешность: .

Ответ: =+-1В, U=(120+-1)В.

2. Указатель отсчетного устройства омметра, класса точности с равномерной шкалой показывает 100 Ом. Чему равна погрешность и измеряемое сопротивление.

Решение: при таком обозначении класса точности прибора нормируется относительная погрешность: . Выражаем погрешность: . Ответ: =+-2Ом, R=(100+-2)Ом.

3. Указатель отсчетного устройства цифрового ампервольтметра класса точности 0,02/0,01 показывает 25 А. Предел измерений 50 А. Чему равна измеряемая сила тока?

Решение: при таком обозначении класса точности прибора нормируется относительная погрешность: . Выражаем погрешность: .

Ответ: I=(25, 0000+-0,0075) А.

АНАЛОГОВЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ ПРИБОРЫ.

Аналоговыми называются приборы, показания которых являются непрерывной функцией изменения измеряемой величины (в отличие от цифровых, где показания изменяются дискретно). Примером таких приборов могут служить стрелочные приборы, где стрелка движется плавно, непрерыво, без скачков (амперметр, вольтметр и.т.д).

Электромеханическими приборы называются по принципу действия (т.е. преобразуют электрическую величину, например, ток в механическое перемещение стрелки).

А

Измерительная цепь

Измерительный механизм

Отсчетное устройство

налоговые электромеханические приборы строятся по следующей схеме:

Измерительная цепь представляет собой измерительный преобразователь и преобразует измеряемую величину Х (ток) в другую величину Х1, непосредственно воздействующую на измерительный механизм.

Измерительный механизм – преобразует электрическую величину Х1 в угловое или линейное механическое перемещение  указателя. Состоит из неподвижной и подвижной части.

В зависимости от принципа преобразования электромагнитной энергии в энергию движения подвижной части механизма различают измерительные механизмы следующих систем:

1. Магнитоэлектрические

2. Электродинамические (ферродинамические)

3. Электромагнитные

4. Электростатические

5. Индукционные.

Отсчетное устройство – обычно проградуировано в единицах измеряемой величины и служит для считывания значений механического перемещения. Отсчетное устройство состоит из неподвижной шкалы и стрелочного или светового указателя, связанного с подвижной частью ИМ.

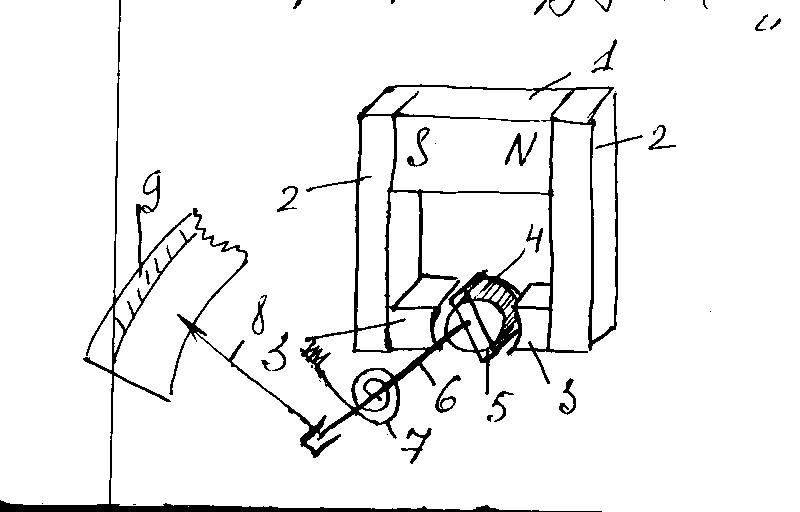

Все электромеханические приборы состоят из следующих деталей: (см. рисунок без цифр)

1. Корпус – защищает ИМ прибора от внешних воздействий и чаще всего выполняется из пластмассы.

2. Шкала – содержит деления с обозначением значений измеряемой величины и условные обозначения (класс точности, заводской номер и т.д)

3. Указатель (стрелочный или световой)

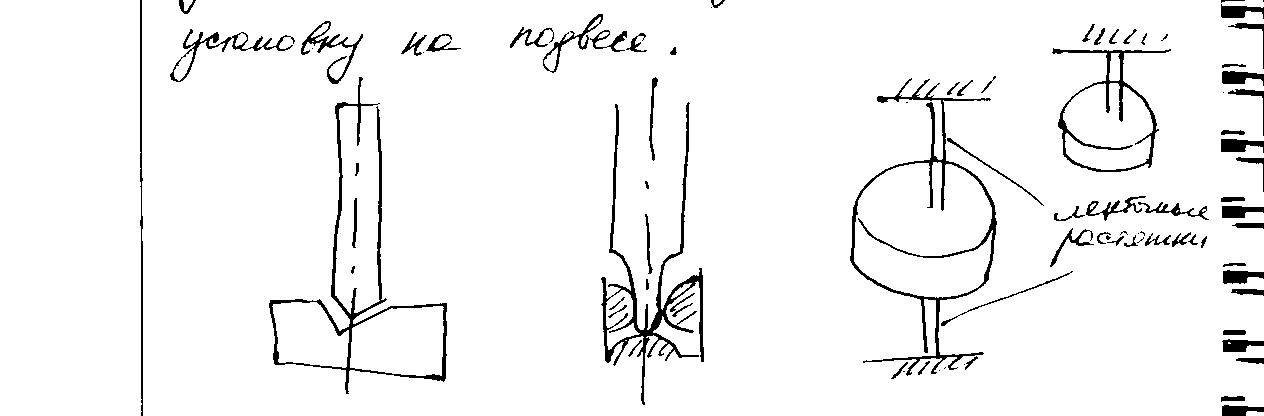

4. Детали для установки подвижной части (опоры, ленточные растяжки, подвес).

• опоры - состоят из кернов, которые закрепляются на подвижной части по оси вращения и обоими концами входят в углубления подпятников, расположенных на неподвижной части. Недостаток: трение при вращении, которое приводит к погрешности измерений.

• растяжки – представляют собой две металлические ленты, которые одним концом крепятся к подвижной части, а другим – к неподвижной. При повороте подвижной части ленты закручиваются, создавая противодействующий момент.

• подвес – представляет собой нить, на которую свободно подвешивается подвижная часть ИМ. Приборы с подвесом имеют наибольшую чувствительность, в них применяется световой указатель.
