80. Схемы электрических соединений тэц. Особенности выбора схем. Схемы тэц на генераторном и повышенных напряжениях. Собственные нужды тэц.
При проектировании электрической части ТЭЦ необходимо учитывать следующие их особенности:
1. ТЭЦ сооружаются около или в черте промышленных объектов и городов, возможно ближе к тепловой нагрузке.
2. Большую или значительную часть вырабатываемой электроэнергии ТЭЦ выдают местной нагрузке на генераторном напряжении. Исключение составляют ТЭЦ блочного типа с крупными агрегатами.

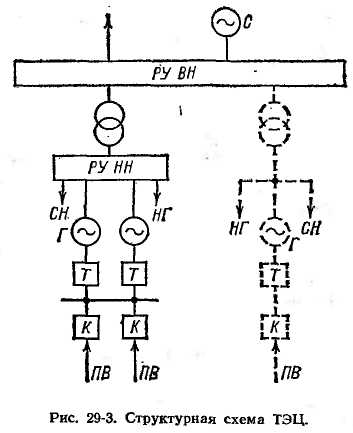

Структурная схема ТЭЦ приведена на
рнс. 29-3. На схеме показаны генераторы
Г, система С, РУ высшего и низшего
напряжений (РУ ВН, РУ НН), нагрузка
НГ, потребители собственных нужд СН,
котлы К, турбины Т, питательная вода ПВ.
Блочная часть схемы (показана
пунктиром) появляется на действующих
ТЭЦ при их расширении крупными
агрегатами по 100 - 250 МВт.
Схемы
ТЭЦ проектируются в увязке со схемами
электроснабжения соответствующих
промышленных предприятий или городов
и схемами распределительных сетей.
Отказ любого из выключателей схемы
не должен приводить к нарушению
устойчивости работы энергосистемы,
к нарушению электро- и теплоснабжения
потребителей ТЭЦ.
Выбор трансформаторов
Для связи ТЭЦ, имеющих РУНН, с энергосистемой
обычно устанавливаются два или большее
число трансформаторов. Суммарная
мощность трансформаторов выбирается
по условию
где Sг.ycт —
установленная мощность генераторов;
Sс,н тах — максимальная
нагрузка собственных нужд; Sнг
min — минимальная по
суточному графику нагрузка потребителей
генераторногонапряжения:
При выборе мощности трансформаторов учитывается следующее:
а) если мощность на тепловом потреблении меньше установленной мощности генераторов и выдача всей мощности ТЭЦ в систему при минимуме нагрузки генераторного напряжения требуется только при кратковременных режимах в системе, то при выборе трансформаторов может быть учтена их допустимая перегрузка; б) трансформаторы должны быть проверены на режим питания нагрузки генераторного напряжения как в нормальном режиме, так и при отказе одного из генераторов. Мощность трансформа-торов выбирается с учетом их нагрузочной способности в нормальном режиме и работы с допустимой аварийной перегрузкой при отказе одного из генераторов или трансформаторов; в) в период паводка возможно снижение загрузки генераторов ТЭЦ за счет большей загрузки агрегатов ГЭС. Блочные трансформаторы выбираются с учетом мощности генератора блока, нагрузки собственных нужд и местной нагрузки, если она подключена на ответвлении к блоку.
Схемы на генераторном напряжении
Распределительные устройства генераторного напряжения (ГРУ) выполняются, как правило, с одной системой сборных шин (рис. 29-4,а), при этом рекомендуется использовать КРУ и групповые сдвоен-ные реакторы для питания потребителей (рис. 29-4, б,в). Ранее при проектировании ТЭЦ, особенно при большом числе присоединений генераторного напряжения, широко использовали схему с двумя системами сборных шин (рис. 29-4. г, д). В отдельных случаях была использована также схема звезды с уравнительной системой шин (рис. 29-4, е). Трансформаторы связи ТЭЦ с системой принимаются с регулированием напряжения под нагрузкой (с РПН). Для ограничения токов короткого замыкания в сети генераторного напряжения рекомендуется использовать сдвоенные реакторы. На реактированных линиях должна, как правило, применяться следующая схема соединения элементов: шины-реактор-ыключатель-иния. Схема шины-ыключатель-реактор-линия допускается к применению при расширении действующих ТЭЦ, ранее выполненных с такой же схемой. При необходимости глубокого ограничения уровней токов КЗ допуска-ется раздельная работа секций ГРУ с обеспечением параллельной работы агрегатов ТЭЦ на повышенном напряжении, при этом, однако, должно быть обеспечено надежное питание потребителей ТЭЦ.
Схемы на повышенных напряжениях
На повышенных напряжениях ТЭЦ рекомендуются к использованию те же схемы, что и для КЭС с соответствующими номинальными напряжениями сетей. С учетом единичных мощностей используемых агрегатов высшее напряжение ТЭЦ обычно принимается равным ПО или, 220 кВ.
