61 Схемы распределения электроэнергии на промышленных предприятиях. Схемы электрических сетей промышленных предприятий на напряжения 6–10 кВ. Цеховые электрические сети напряжением до 1 кВ.

При выборе схемы учитываются степень надёжности, обеспечение качества эл.эн., удобство и безопасность эксплуатации. Основные принципы построения схем объектов: 1) мах приближение источ. высокого U-я 35–220 кВ к эл.установкам потребителей; 2)  резервирование питания для отдельных категорий потребителей; 3) секционирование шин всех звеньев системы распред. энергии, а при преобладании I и II категорий установка АВР. Схемы электрических сетей промышленных предприятий на U 6–10 кВ выполняются по магистральным (М), радиальным (Р) или смешанным (См) схемам. Р схемы применяются, когда пункты приема расположены в различных направлениях от центра питания. При двухтрансформ. подстанциях (ПС) каждый тр-ор питается отдельной линией. При 1тр ПС взаимное резервирование питания приёмников I кат. осущ. с помощью кабельных или шинных перемычек на вторичном U-ии между соседними ПС. Р схема с промежуточным РП на рис. 4.7. «+» большая гибкость и удобства в эксплуатации, т.к. поврежд. 1 линии отражается на работе только 1 потреб-ля. М схемы примен. при линейном размещении ПС на территории. Число тр-ов, присоединяемых к одной М-ли, обычно не больше 3-х при S трансф-ов 1000–2500 кВА и 5 при S 250–630 кВА. «+» лучшая загрузка КЛ при норм. режиме, меньшее число камер на РП. «-» усложнение схем коммутации при присоединении ТП и одновременное отключение нескольких потреб-ей, питающихся от М, при ее повреждении. М схемы выполняются одиночными и двойными, с одно- и двусторонним питанием. Одиночные М без резервирования (рис. 4.8, а) применяют, когда отключение 1го потребителя вызывает необходимость отключения всех остальных.

Рис. 4.7. Р схема электроснабжения Рис. 4.8. М схемы с односторонним питанием:

а)одиночные б)двойные с резервиров-ем на низком U-ии

Одиночные магистрали с глухими отпайками, т.е. без разъединителей на входе и выходе магистрали, применяются на ВЛ, на КЛ только для питания неответственных ПС S ≤ 400 кВА. Схемы с двойными (сквозными) магистралями (рис. 4.8, б) примен. для питания ответственных и технологически слабо связанных потребителей одного объекта.

О диночные и двойные магистрали (рис. 4.11) с двусторонним питанием (встречные магистрали) применяются при питании от двух независимых источников, требуемых для потребителей I и II категории. При использовании в норм режиме обоих источников производится деление магистрали примерно посередине на одной из промежуточных ПС.

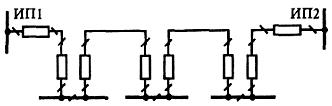

Рис. 4.11. Магистрали с 2-хсторонним питанием

См схемы питания, сочетающие Р и М системы распр. эн., распространены на крупных объектах: на 1 уровне обычно Р схемы, дальнейшее распр-е эл.эн. как по Р, так и по М .

Резерв-ие опред. категорией. Потребители I кат. должны обеспечиваться питанием от 2х независ. источников питания (ИП). В качестве 2го ИП м.б. не только секционированные сборные шины эл.станций или ПС, но и перемычки в сетях на низшем U, если они подаются от ближайшего РП, имеющего АВР. Для особой группы I категории, должно быть эл.снаб. от 3х независ.ИП, 3 -им м.б. дизельная станция, кот. при отключ. одного из двух ИП, включается на хх и находится в режиме «горячего» резерва.

Ц еховые эл. сети U-ем до 1 кВ. Основное условие проектирования - это принцип одинаковой надёжности питающей линии и Эл.приёмника технологич-го агрегата. Напр, не нужно питание 1 эл.приемника по 2м линиям, если прекращение питания любого из них вызывает остановку всего агрегата, то надежность обеспеч. при питании по М схеме Когда треб. высокая степень надеж. питания эл.приемников в непрерывном тех. процессе, применяется 2устороннее питание по М линии (рис. 4.13).

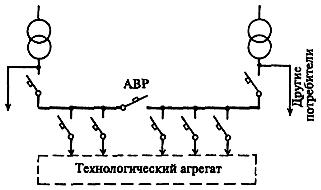

Рис. 4.13. М сх. Цех. сети с двусторонним питанием

М схемы «+» позволяют отказаться дорогого РУ . М схемы, выполненные шинопров-ми, обеспеч. ↑ надёжность и универсальность цех.сетей, → перемещать оборудование внутри цеха без переделок эл. сетей. «-» при повреждении М-ли одновременно отключ. все питающиеся от неё эл.приёмники. Для питания большого числа эл.приёмников, равномер распределенных по площади цеха (металлорежущие станки), примен. сх. с двумя видами М линий: питающими и распределительны- ми (рис. 4.14). Питающ, или главные, М подключают к шинам трансф. ПС. Распред.М, пит-ся от главных М-ей или от шин КТП.

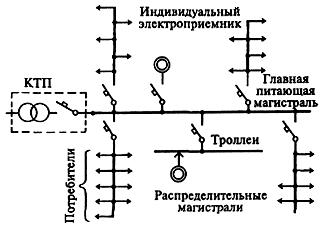

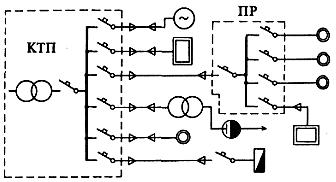

Рис. 4.14. Питающие и распределительные Рис. 4.16. Схема Р питания эл.приёмников

линии цеха

Р схемы (рис. 4.16) «+»↑ надеж. питания отдельных потреб-ей, т.к. аварии локализуются отключ-ем выключателя поврежд. линии и не затрагивают другие линии. Все потребители могут потерять питание только при повреждении на сборных шинах КТП. Р схемы следует применять при наличии в цехе нескольких достаточно мощных потреб-ей, не связанных единым тех. процессом или удаленных друг от друга. В чистом виде Р и М схемы применяются редко. Более распространены См схемы.

Резервирование В цехах машиностроительных заводов примен. М схемы с взаимным резерв-ем питания отдельных М-ей (рис. 4.17) схема позволяет вывести в ремонт один из трансф-ов и обеспечить питание нескольких магистралей от одного тр-ра. (рис. 4.18) Перемычки, обеспечивая взаимное резервирование, создают удобства в эксплуатации. Большое влияние на принимаемые решения оказывают условия окруж. среды в цехе. Располагать эл.оборудование в пожаро- и взрывоопасных или пыльных помещениях М схемы нежелательны, т.к. при их них коммутац. аппараты рассредото- чены и подвергаются воздействию агрессивной среды. В таких цехах примен. Р схемы .

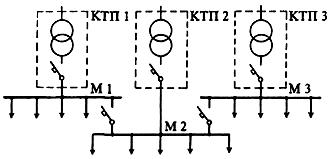

Рис. 4.17 Резервирование питающих М-ей Рис. 4.18.Резервирование при Р питании

Для светильников общего освещения разрешается применять напряжения: не выше 0,38/0,22 кВ переменного тока при заземленной нейтрали; 0,22 кВ при изолированной нейтрали.

Для светильников местного стационарного освещения с лампами накаливания должны применяться напряжения: не выше 0,22 кВ в помещениях без повышенной опасности; не выше 0,04 кВ в помещениях с повышенной опасностью.

Для ручных переносных светильников в помещениях с повышенной опасностью должно применяться напряжение не выше 0,042 кВ. При особо неблагоприятных условиях, когда опасность поражения током усугубляется теснотой, неудобным положением работающего, соприкосновением с заземленными металлическими поверхностями, для ручных светильников должно применяться напряжение не выше 0,012 кВ.

Схемы питания сетей освещения зданий. Питание осветительных установок обычно производят от общих для силовых и осветительных приемников трансформаторов напряжением 0,38/0,22 кВ. Область применения самостоятельных осветительных трансформаторов в сетях промышленных предприятий ограничивается случаями, когда характер силовой нагрузки (мощные сварочные аппараты, частый пуск мощных электродвигателей с короткозамкнутым ротором) не позволяет при совместном питании обеспечить требуемое качество напряжения у ламп.

Если силовые приемники питаются от сети 0,66/0,38 кВ с заземленной нейтралью, то к этой же сети могут быть присоединены светильники, рассчитанные на напряжение 0,38 кВ (газоразрядные лампы). Питание всех остальных осветительных приемников производится от промежуточных трансформаторов 0,66/0,38–0,22 кВ или от отдельных трансформаторов 6–10/0,38–0,22 кВ.

Осветительные сети не совмещаются с силовыми сетями. В качестве аппаратов защиты и управления линиями питающей сети показаны автоматические выключатели (автоматы). На щитах подстанций и магистральных щитках (пунктах) могут использоваться предохранители и рубильники.
