73 Измерительные трансформаторы тока и напряжения
Измерительные органы релейной защиты подключаются к защищаемому элементу с помощью специальных измерительных трансформаторов.
Назначение измерительных трансформаторов - изолировать измерительные приборы и реле от цепей высокого напряжения, снизить токи и напряжения до величин удобных и безопасных для работы реле и измерения. Применение измерительных трансформаторов позволяет также унифицировать реле и приборы.
Трансформаторы тока (ТА). ТА состоит из стального сердечника из шихтованной стали и двух обмоток - первичной w1 и вторичной w2 , причем w1 << w2 . Первичная обмотка ТА подключается последовательно в цепь защищаемого элемента, к вторичной обмотке присоединяются реле или измерительные приборы. Ток, протекающий по обмотке w1 , создает магнитный поток Ф1, который индуцирует ток во вторичной обмотке I2. Ток I2 , в свою очередь, создает магнитный поток Фт , направленный навстречу потоку Ф1 . Результирующий магнитный поток Фт = Ф1- Ф2 ,
Аналогичное выражение может быть
записано для намагничивающих сил F
= I
, т.е.
;
, (2.1)
где Iнам - ток намагничивания, обеспечивающий создание магнитного потока в сердечнике. Из последнего выражения делением всех членов уравнения на w2 можно получить:
, Или где nтв - витковый коэффициент трансформации,
На практике чаще используют номинальный
коэффициент трансформации
з
аписанный
через значения номинальных токов.
Анализируя уравнение (2.2), можно заметить,
что расчетное значение тока
и действительное значение
отличаются друг от друга. Величина
Iнам/nт
вносит погрешность в величину и фазу
тока I2, поскольку
не весь ток I1
трансформируется во вторичную
обмотку, что обусловливает наличие
погрешностей в работе ТА.
Для анализа погрешностей ТА составим схему замещения и построим векторную диаграмму. Схема замещения строится при следующих допущениях (рис. 5):
- все магнитные связи заменены электрическими;
-
рис.5. Схема
замещения ТА
- вектор тока I2 повернут на 1800 по сравнению с его действительным направлением.
- сопротивление первичной обмотки,
приведенное к W2;
- сопротивление намагничивания,
приведенное к W2,
,
- ток первичной обмотки и ток
намагничивания, приведенные к w2
.
На схеме рис. 5 приведено обозначения выводов обмоток ТА: первичная обмотка имеет маркировку Л1 - начало, Л2 - конец обмотки, а вторичная – И1 - начало, И2 - конец обмотки.
Наличие Iнам
обусловлено тем, что процесс трансформации
происходит с затратой энергии, которая
идет на создание магнитного потока в
сердечнике, на гистерезис, на погори
на вихревые токи и нагрев обмоток. Из
схемы замещения видно, что
,
т.е.
,т.е.
вторичный ток отличается от расчетного
первичного, что может исказить работу
защиты.

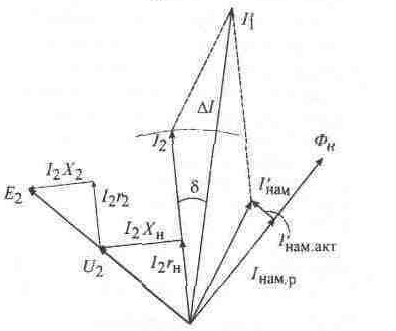

На основе схемы замещения (см. рис. 5)
построим векторную диаграмму для анализа
величин токов (рис. 6). Сначала строим
I2, затем
.
Величина ЭДС
.Магнитный
поток ФН отстает от Е2 на
90°.
;
.
Из векторной диаграммы видно, что I1
отличается от I2 по
модулю и сдвинут на угол
.
Отсюда выделяют погрешности ТА - токовую
и угловую.
Токовая погрешность - алгебраическая разность токов:
- абсолютная
;
- относительная
.
Угловая погрешность - величина угла 5, являющегося углом сдвига между I2 и I1 .
Чем больше величина Iнам, тем больше погрешности трансформатора тока. Чем меньше погрешности ТА, тем точнее работает защита. Iнам имеет две составляющие - активную Iнам.акт и реактивную Iнам.р.
Ток Iнам.акт обусловлен активными потерями (гистерезис) и вихревыми токами. Для его снижения сердечники ТА делают из шихтованной трансформаторной стали, поскольку величина этих потерь определяется качеством и параметрами стали.
Ток Iнам.р служит для создания магнитного потока Фт , который индуцирует Е2 во
вторичной обмотке. Для снижения Iнам.р
нужно снижать Фт , который
определяется как
,
где Rм - магнитное
сопротивление.

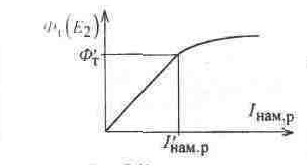

Связь эта представлена на рис. 7. В области
до Iнам.р изменение
Фт почти линейно, при Iнам.р
>I'нам.р
происходит насыщение сердечника и
малому изменению Фт соответствует
большое изменение Iнам.р
,что в свою очередь, приводит к увеличению
токовой погрешности (
и
)
ТА. Для того чтобы снизить эти погрешности,
нужно так выбрать параметры схем
релейной защиты и автоматики, чтобы
рабочая зона располагалась в линейной
части характеристики намагничивания
ТА:
Рис. 7. Характеристика намагничивания
ТА
Рис. 6. Векторная диаграмма ТА
В связи с этим для уменьшения тока намагничивания, а следовательно, и уменьшения погрешности ТА необходимо снижать ZH, определяемое сопротивлением токовых обмоток реле, соединительных проводов и контактов, и уменьшать I2.
Для нормальной эксплуатации устройств
релейной защиты и автоматики погрешности
и
.
Следует особо отметить необычность
режимов холостого хода и короткого
замыкания для ТА. Так работа ТА в режиме
холостого хода, когда контакты И1 - И2
вторичной обмотки разомкнуты, является
аварийной. В таком режиме I2=0
и в соответствии с (2.1) весь магнитный
поток I1w1
идет на намагничивание сердечника.
Размагничивающего действия вторичного
потока I2w2
нет. Происходит перегрев стали
магнитопровода. Кроме того, в соответствии
со схемой замещения весь ток I1
протекает через большое сопротивление
к создает ЭДС E2 , которая
может достигать нескольких киловольт.
Перенапряжение и перегрев могут
привести к пробою изоляции вторичной
обмотки ТА. Таким образом, работа ТА в
режиме холостого хода недопустима,
поэтому в случае, когда ТА не используется,
его следует держать в режиме короткого
замыкания, который для ТА является
нормальным.

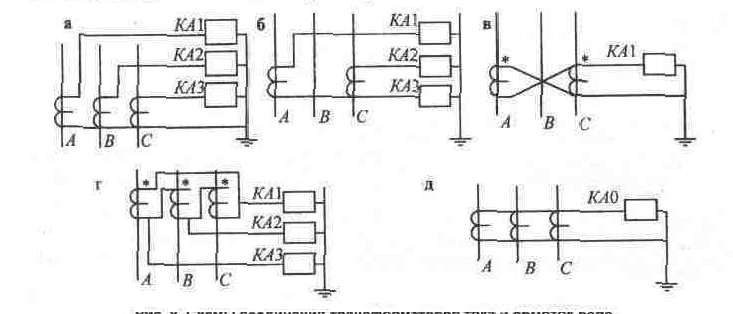

В устройствах релейной защиты обмотки трансформаторов тока и реле соединяются по определенным схемам. Поведение реле зависит от характера распределения тока по обмоткам реле при различных видах к.з.
Все схемы соединения, кроме изображенной
на рис. 8, д, принято характеризовать
коэффициентом схемы kсх,
который определяется как отношение
тока, протекающего по реле, к вторичному
фазному току ТА kcx
= Iр/
.
Данный коэффициент обычно равен 1 (для
схем рис. 8, а и 8, б) или
(для схем рис. 8, в и 8, г).
При выполнении МТЗ и токовых отсечек наиболее часто применяют следующие схемы:
1. Трехфазная трехрелейная схема полной звезды для защит сетей с глухозаземленной нейтралью от всех видов замыканий (рис. 8, а).
2. Двухфазная двухрелейная (трехрелейная) схема в качестве зашиты от междуфазных замыканий в сетях с изолированной нейтралью (рис. 8, б).
3. Двухфазная однорелейная схема в качестве защиты от междуфазных к.з. для неответственных потребителей (рис. 8, в).
4. Схема соединения ТА в треугольник, а реле - в звезду в дистанционных и дифференциальных защитах трансформаторов от всех видов к.з. (рис. 8, г).
5. Фильтр токов нулевой последовательности для выполнения защит от замыканий на землю в сети с глухозаземленной нейтралью (рис. 8, д).
Рис. 8. Схемы соединения
трансформаторов тока и обмоток реле

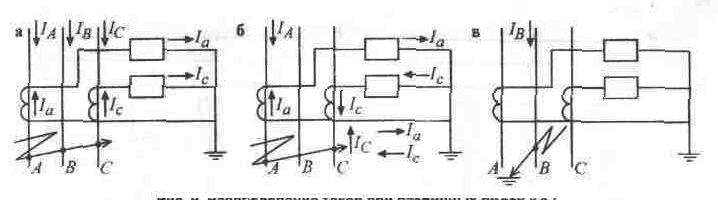

Рис. 9. Распределение
токов при различных видах к.з.:
а - трехфазное
к.з.; б - двухфазное к.з. между фазами АС;
в - однофазное к.з. на землю
Д
Для выбора возможности применения какой-либо из приведенных на рис. 8 схем соединения необходимо провести анализ поведения реле в выбранной схеме при различных видах к.з. Для этого на выбранную схему соединения наносят первичные токи, соответствующие им вторичные токи ТА и затем определяют направление и величину тока, протекающего по каждому реле.
При анализе трехфазных, двухфазных и однофазных к.з. для схемы, приведенной на рис. 9, становится очевидным, что на трехфазные и двухфазные к.з. реагируют оба реле или одно из них. При однофазном к.з. в фазе В нет тока ни в одном из реле. Следовательно, для защиты от однофазных к.з. данную схему применять нельзя, а для междуфазных к.з. применение ее возможно.
Трансформаторы
напряжения (TV).
По принципу действия TV
аналогичен силовому трансформатору,
но W1>>W2,
где W1,W2
- число витков первичной и вторичной
обмоток. Введем обозначение nтн=
U1/
- коэффициент трансформации TV,
где U2хх
- напряжение вторичной обмотки при
условии, что она разомкнута. Схема
замещения TV
аналогичнаa
схеме замещения ТА и построена при тех
же самых допущениях
Построим векторную диаграмму для
иллюстрации погрешностей TV.
Построение векторной диаграммы начинается
с U2 и I2.
Затем строят Е2=U2+I2(r2
+ jX2) Поток ФТ
отстает от Е2 на 90°. Из схемы
замещения
= I2 +
,
затем можно построить
Из векторной диаграммы видно, что U2
отличается от
по модулю и сдвинуто на угол .
Погрешность по модулю
Рис. 10. Схема замещения и векторная
диаграмма TV
а.
б.

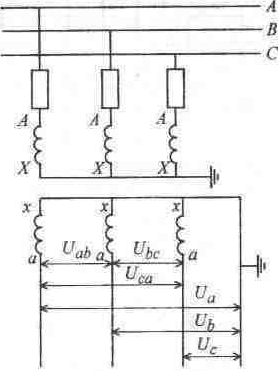

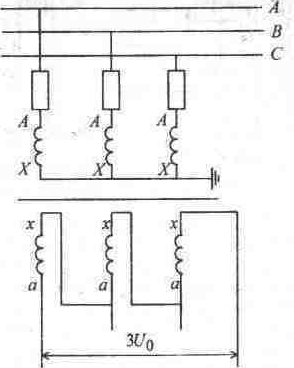

Рис. 11. Схемы соединения трансформаторов напряжения:
а - схема соединения
; б - схема соединения
.
Отсюда видно, что для снижения погрешности TV необходимо уменьшать сопротивление обмоток W1 и W2, снижать ток намагничивания IH и ток I2 .
Погрешность TV может быть
абсолютной по напряжению
,
относительной
,
угловой - величина угла .
Для питания цепей релейной защиты, автоматики и измерения TV соединяются по определенным схемам. Выбор схемы зависит от того, какое напряжение нужно - фазное, линейное или напряжение нулевой последовательности. Наиболее часто применяемые схемы соединения приведены на рис. 11.
