10. Частотное управление асинхронными двигателями.
Использование АД в регулируемом электроприводе представляет особый интерес, т.к. АД является наиболее простым, дешевым и надежным двигателем. Возможности его регулирования, обеспечиваются изменением частоты, U и I статорной обмотки. Для реализации этой возможности питание двигателя необходимо осуществлять от управляемого преобразователя частоты. В качестве преобразователей частоты могут использоваться электромашинные и статические преобразователи. При частотном управлении АД возникает необходимость, регулировать не только частоту, но и величину подводимого U, причем U регулируется не только в функции частоты, но ещё и в функции нагрузки двигателя. Регулирование U в функции частоты и нагрузки можно осуществить лишь в замкнутых системах.
Законы частотного регулирования
При выборе соотношения между частотой и напряжением, подводимым к статору АД, чаще всего исходят из условия сохранения перегрузочной способности двигателя для любой из его регулировочных механических характеристик. Основной закон частотного регулирования (закон Костенко) в математической форме имеет вид
, где МС и М’C
-статические моменты сопротивления
соответствующие скорости двигателя
при частотах f1 и
f’1; U1
и U’1
-соответствующие частотам f1
и f’1 напряжения.
З-н изменения U определяется не только частотой источника питания, но и хар-ом изменения момента сопр-я механизма на валу двигателя при изменении угловой ск-ти.

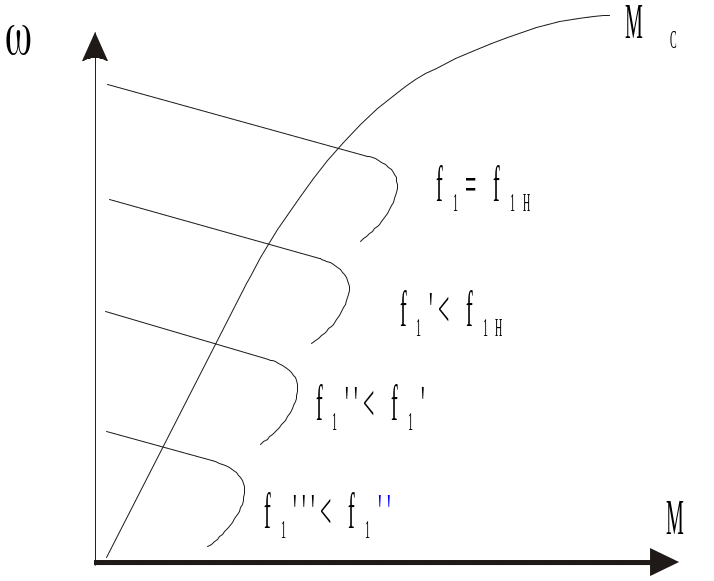

Мех.
хар-ки двигателя при этом законе
изображены на рис. Жесткость хар-к
сохраняется высокой. Критический момент
в зоне частот, близких к основной,
остается неизменной. Влияние падения
U на r1
становится весьма заметным, к
намагничивающей цепи двигателя подводится
тем меньшее U, чем меньше
частота. Это вызывает ↓ критического
момента, →, перегрузочной способности
двигателя.Плавное регул-е до f1=0
при этом законе невозможно. Невозможно
также обеспечить устойчивую работу
двигателя при Мс=const в широком
диапазоне регулирования частоты.
Закон пропорционального регулир-я
можно легко реализовать при разомкнутой
системе. Этот закон целесообразен только
для крупных АД, потери в двигателе
больше, чем при основном законе. М
ех.
хар-ки при этом законе изображены на
рис.

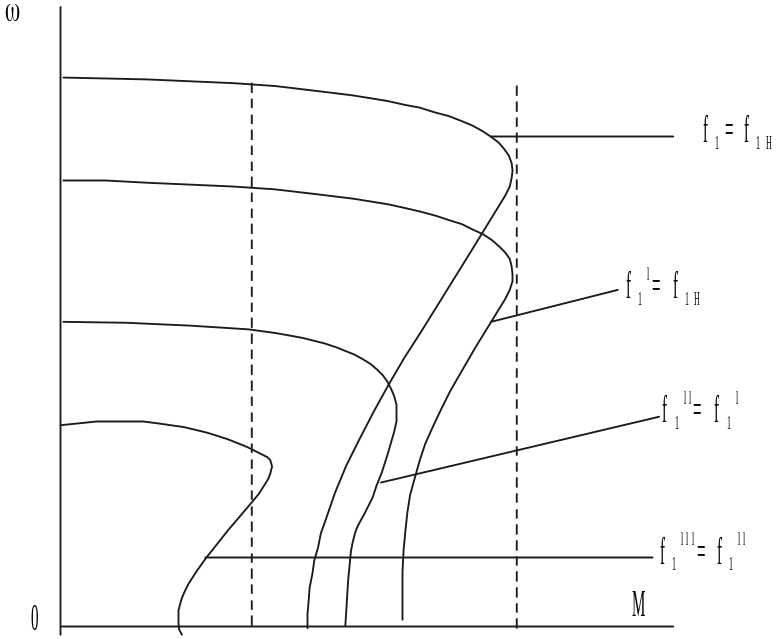

Механические характеристики при этом
законе изображены на рис. При постоянной
мощности статической нагрузки РС=const
или
: В этом случае Х=-1 Приняв 0=0,
получим закон управления
или
Статические механические характеристики ад при частотном управлении.

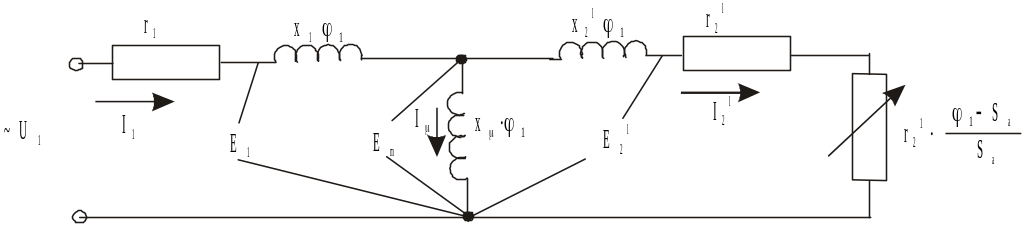

Для
получения основных соотношений
воспользуемся Т образной схемой замещения
АД, которая наиболее точно отражает
реальные физические процессы в двигателе.
Здесь
;
;
,
Sа – абсолютноескольжение.

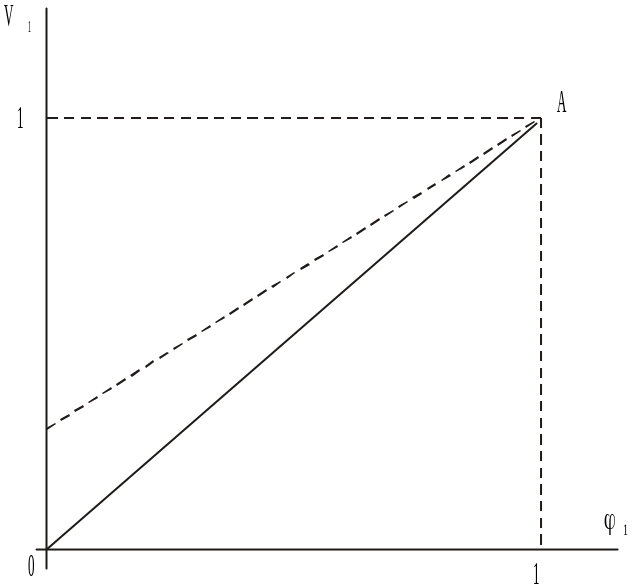

При пропорциональном законе управления
,
который графически можно представить
в виде прямой (см. график). Точке А, для
которой f1=f1H
(1=1)
и U1=U1H
(V1=1) , соответствует

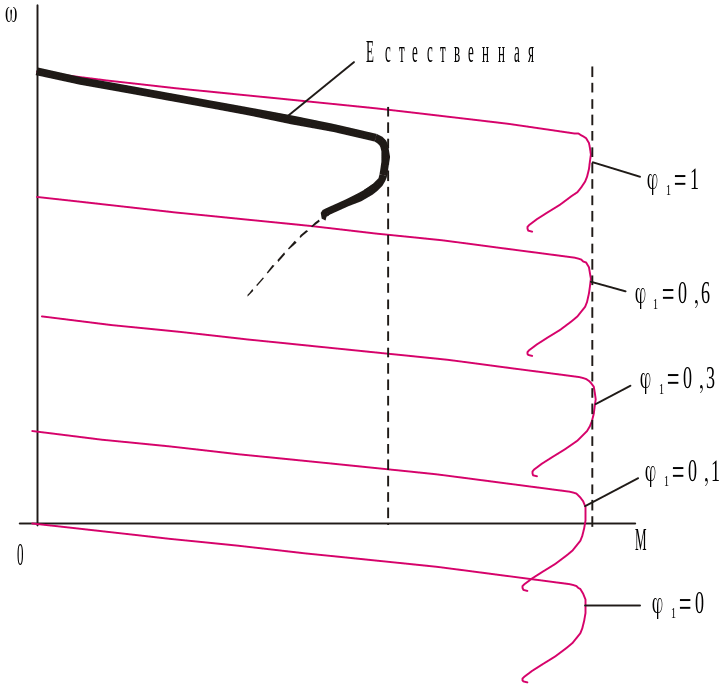

естеств. хар-ка двигателя, которая

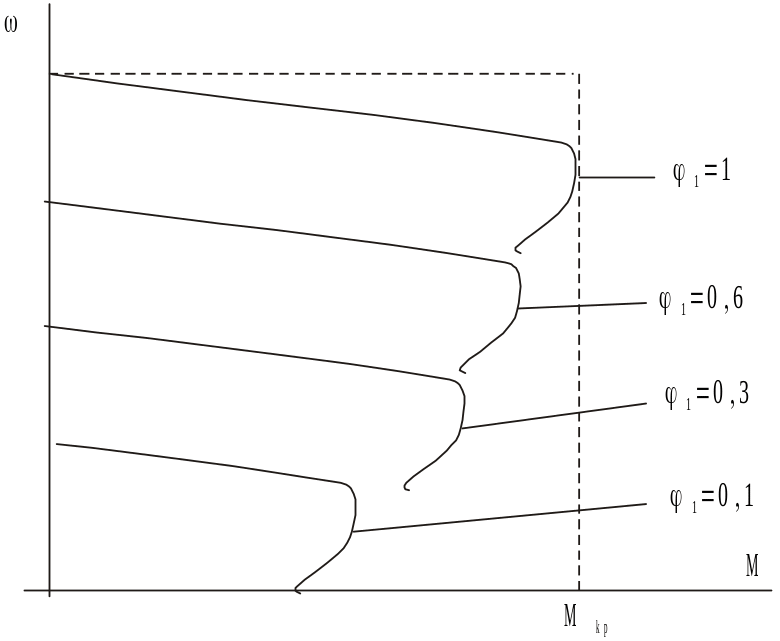

изображена на следующем рис. Здесь
приведено семейство мех. хар-к при 1<1.
Перегрузочная способность двигателя
↓, особенно при 1
<0,5. ↓ Мкр ограничивает диапазон
регулирования, т.к. при некоторой частоте
перегрузочная способность будет очень
малой.
При
↓ частоты начинает сказываться влияние
падения U на акт. сопр-ии
r1, которое от частоты
не зависит. Все большая часть пит. U
начинает прикладываться к r1
, а к остальной части схемы, в том числе
к цепи намагничивания, - меньшая. Т.о.
закон пропорционального управления не
очень хорош.
В
ыход
из положения - при уменьшении f1
напряжение U1
уменьшать в меньшей степени (смотри
пунктир на графике V1=f(1)).

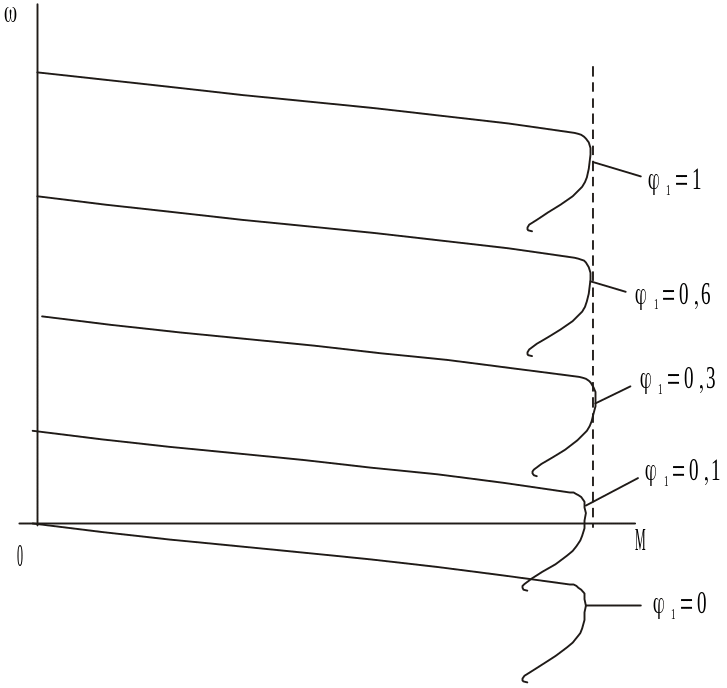

М
ех.
хар-ки в этом случае будут иметь вид,
изображенный на следующем графике.
Можно подобрать такую зависимость V1
от ,
которая обеспечит постоянство критич.
момента при изменении частоты, в том
числе и при 1=0.
При малых частотах ток, потребляемый
двигателем, больше, чем на естеств.
хар-ке и двигатель сильно греется. Если
же ему обеспечить номинальный нагрев,
то придется уменьшить U,
что приведет к ↓Мкр. Получается, что
принципиально невозможно обеспечить
закон V1=f(1),
при котором удовлетворялись бы 2
противоречия, т.е. обеспечение перегрузочной
способности и нормального нагрева
двигателя при снижении частоты. Данный
закон регулирования может быть обеспечен
лишь при условии, если U
изменяется не только в функции частоты,
но и нагрузки на валу двигателя.
Управление при s=const.
Этот случай соответствует такому
регулированию напряжения, приложенного
к статору, при котором обеспечивается
компенсация падения напряжения на r1.
ЭДС es=e1
в этом случае становится независимой
от нагрузки, т.е. становится постоянной
при данном значении частоты. При изменении
частоты нужно изменять напряжение.
Пропорционально изменению частоты
будет изменятся и es
. Это соответствует стабилизации
потокосцепления
. Если же будет изменяться нагрузка, то
дополнительно нужно регулировать
напряжение т.о., чтобы скомпенсировать
изменившееся падение напряжения на r1
и этим самым обеспечить как постоянство
es,
так и постоянство потокосцепления S.

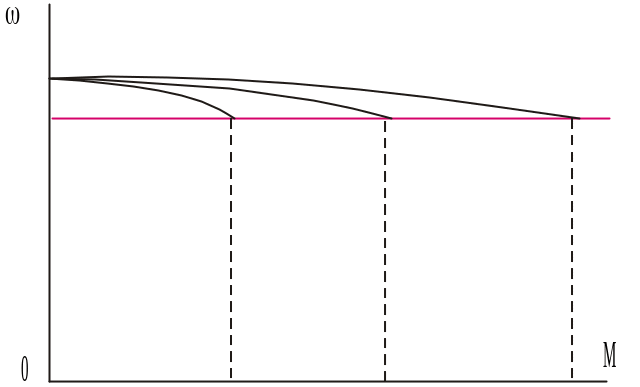

Уравнение механической характеристики примет вид.
;
П
ри
изменении частоты нужно пропорционально
изменять и Еm, что и
соответствует компенсации падений
напряжения на r1 и
x1 . Уравнение
механической характеристики:
;
Анализ показывает, что в этом случае получим увеличение Мкр примерно в 2 раза при всех частотах по сравнению с Мкр на естественной характеристике. При снижении частоты относительная жесткость характеристик возрастет.
Если напряжение, подводимое к статору,
регулировать т.о., чтобы компенсировать
падение напряжения и на r1
и на x1 и на xl2,
то можно обеспечить r=const.
В этом случае можно считать, что двигатель
питается напряжением Er
, а не U1 и
.
Компенсация падений напряжения на r1, x1, x2’ равносильна тому, что как - будто этих сопротивлений нет вообще, следовательно b=0;с=0;d=0;е=1. Уравнения механических характеристик и Мкр принимают вид (вместо V1 подставляем er):
;
Зависимость М от скольжения линейна. Характеристики получаются такими, как у компенсированной машины постоянного тока независимого возбуждения. Перегрузочная способность теоретически равна . Именно этот вариант и реализуется в современных системах частотно регулируемых электроприводов.
В принципе и это не является пределом. При компенсации падения напряжения ещё и на r2’ можно получить абсолютно жесткую механическую характеристику с постоянным скольжением (см. график).
Т.о. только при реализации рассмотренных здесь законов возможности АД используется полностью.
11. Регулирование скорости ДПТ НВ и ПВ. Реостатное регулирование, регулирование изменением подводимого напряжения, регулирование изменением магнитного потока; механические характеристики при указанных способах регулирования; основные показатели регулирования.
Двигатель постоянного тока с независимым возбуждением (ДПТ НВ)
Д
ПТ
НВ работает при Ф=const.
Ур-е механической характеристики.
.
Подставляем
=>
Уравнение
электромеханической характеристики.
.
В
установившемся режиме diя/dt=dM/dt=0.Ур-я
статических характеристик:
Хар-ки
двигателя, при отсутствии в якорной
цепи добав. сопротивления при Uя
=const
и ф=const,
являются естественными. Наклон их
определяется величинами
.
При изменении параметров двигателя, сети, или при использовании специальных схем включения характеристики двигателя будут искусственными.
1
.
при изменении сопротивления в якорной
цепи ↓ жесткость характеристик
.

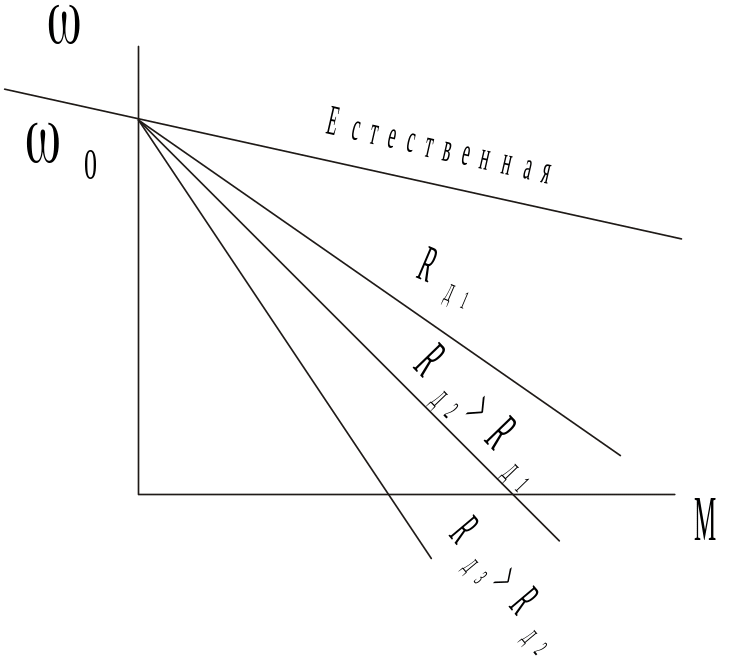

Семейство мех. хар-к, соответствующих
различным значениям Rдоб,
изображено на рис., причем Rд3>Rд2>Rд1.

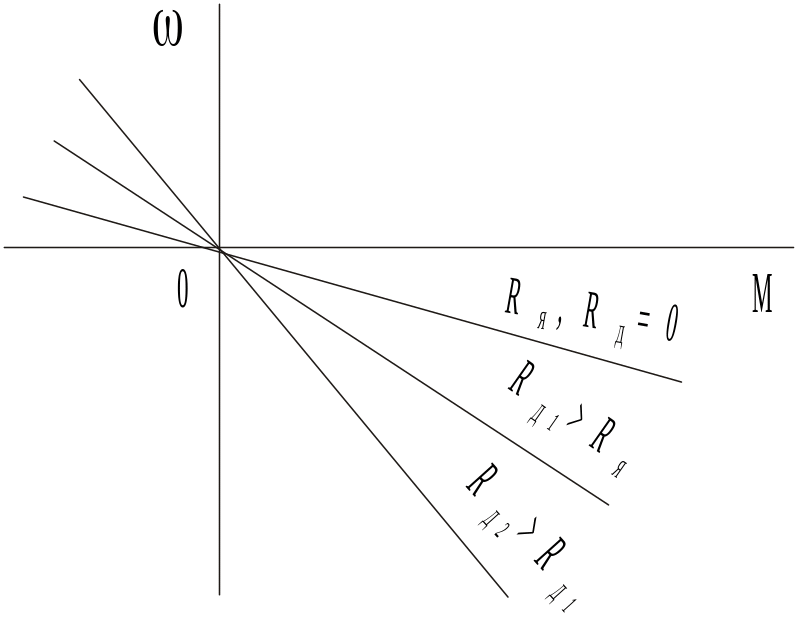

В частном случае при U=0
когда якорь замкнут на некоторое
сопротивление, все хар-ки пересекаются
в начале координат Из графиков видно,
что ↑ сопротивления вызывает ↓ скорости
дв-ля, т.к при этом ↑ падение напряжения
на якоре, ↓ ток, следовательно и ↓ момент
двигателя.
2
.

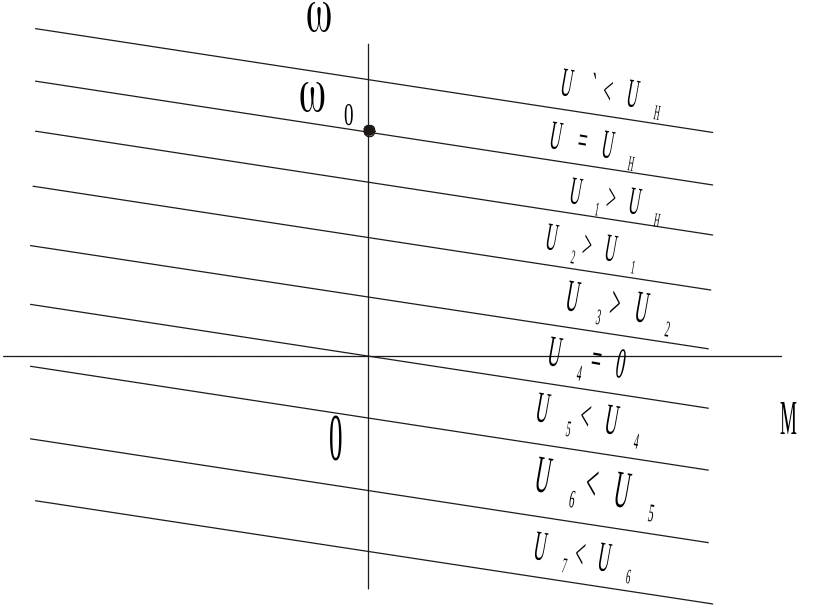

При изменении U,
подводимого к якорю двигателя, изменяется
0.
Жесткость характеристик неизменна.
Чтобы менять подводимое U,необходимо
питать двигатель от источника регулируемого
напряжения.
3.
Иногда необходимо ↑ рабочую скорость
сверх основной. При U=const
ослабляем магнитный поток дв-ля. ↓Ф
вызывает ↑ 0,
т.к.
,
но ↓жесткость хар-к
.
В => будет ↑ падение скорости при одном
и том же значении Мс.
Уравнение
мех. хар-ки при ослабленном Ф.
;
.
При
пуске двигателя в ход(=0),
iя
не зависит от Ф, а зависит от U
и RЯ:
.

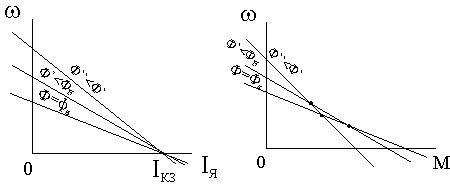

Х
арактеристики
для Ф пересекаются в 1 точке на оси
абсцисс. Механические хар-ки
,точки
пересечения характеристик не совпадают.
При нагрузках, слева от точек пересечения,
ωдв ↑, а при нагрузках справа– ωдв ↓.
Это явление - опрокидывание регулирования.
Причиной является то, что при Мс=const
ослабление Ф влияет на скорость в 2-х
направлениях: ↑ скорость и ↓ω вследствие
↑ падения напряжения из-за ↑ тока (из-за
↓ЭДС). В точках пересечения эти факторы
уравновешивают друг друга, скорость не
изменяется. При нормальных нагрузках
точки пересечения характеристик
находятся в зоне больших токов (нагрузок).
ДПТ ПВ (последовательного возбуждения)

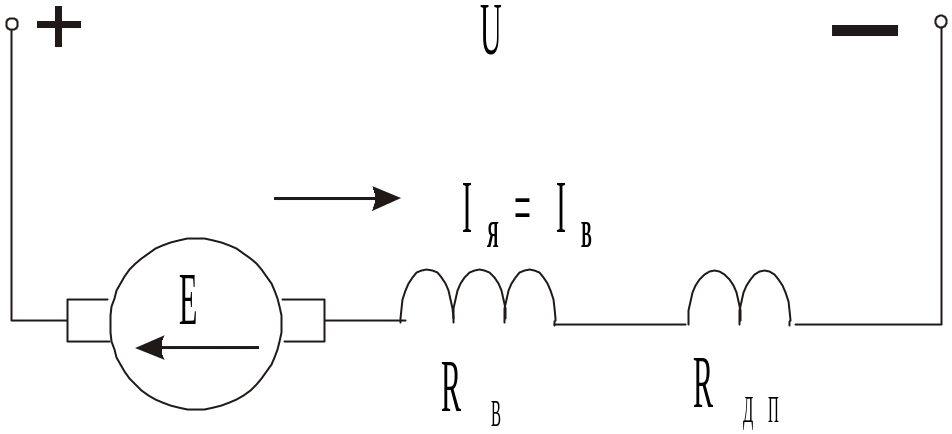

У
ДПТ ПВ обмотка возбуждения включена
последовательно с обмоткой якоря и его
поток Ф =f(iя)
зависит от нагрузки машины. Уравнение
электромеханической характеристики:

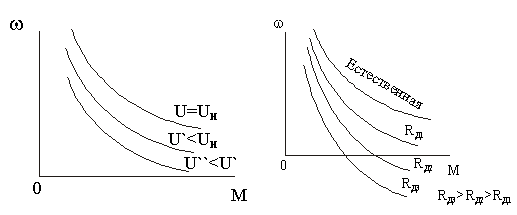

П
ри
изменении U
на зажимах дв-ля хар-ки перемещаются
вниз или вверх по отношению к естественной.
При ↑ сопротивления якорной цепи ωдв↓
и характеристики смещаются вниз.
Жесткость характеристик ↓. Из графиков
видно, что ω↓ при увеличении нагрузки.
Характеристики являются мягкими. Поэтому
ДПВ непригодны для ЭПов, требующих
постоянства скорости при меняющейся
нагрузке.
