1.5.6. Минимально допустимое расстояние от поворачивающихся частей платформы с оборудованием до неподвижных предметов

Минимальное расстояние от поворачивающихся частей платформы (задней части платформы, ковша) до автомобилей-самосвалов, находящихся на рабочем месте экскаватора, столбов и строений, должно быть не меньше 1 м (рис. 11 а). Минимальное расстояние от вращающихся частей платформы до откосов определяется по прямой линии, перпендикулярной откосам (рис. 11 б).

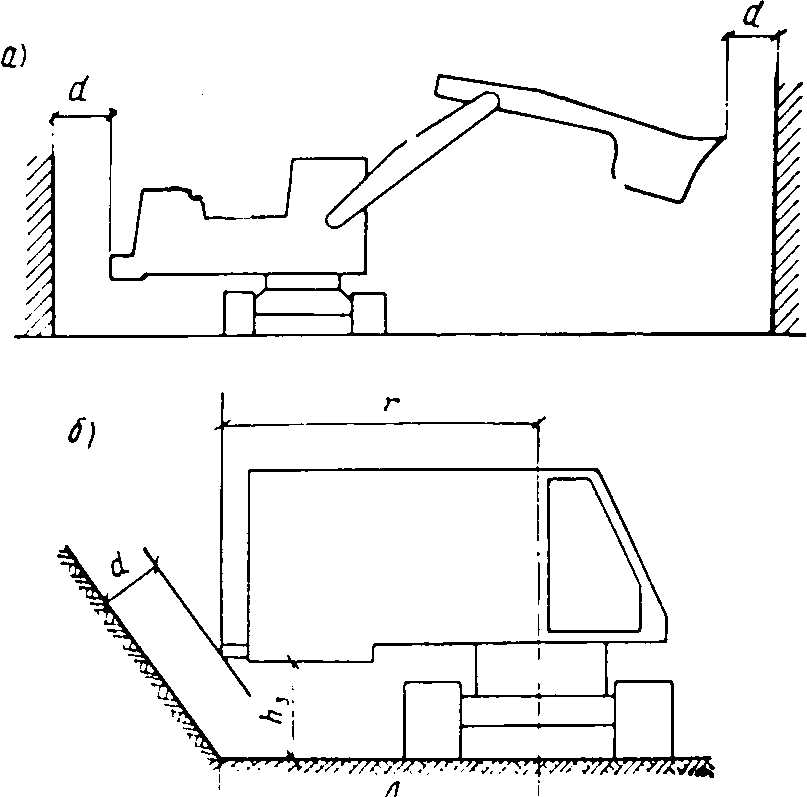

Рис. 11. Определение минимально допустимого расстояния между экскаватором и окружающими его предметами:

а между экскаватором и зданием; б между экскаватором и откосом

1.5.7. Минимальное расстояние от оси хода экскаватора до подошвы откоса

Минимальное расстояние от оси хода экскаватора до подошвы откоса выемки или отвала зависит от радиуса поворота задней части платформы, угла откоса, высоты нижней части платформы (табл. 15) и оп­ределяется выражением:

Д= р + sin Q - h3*ctg Q

Таблица 15

Минимальное расстояние от оси проходки экскаватора до подошвы откоса выемки или отвала, м.

Экскаватор

Радиус вращения хвостовой части платформы

Просвет под пово­ротной платфор­мой

Крутизна откоса 1: т

1:0,5 (63°)

1:0.75 (53°)

1:1

(4У)

1:1, (38°)

Э-3311Г

2,6

1,15

3.4

2,9

2,7

2.7

Э-304Г

2,7

0,94

3,6

3,4

2.9

2,9

Э-652Б, ЭО-4112

2.9; 3,3*

1 1

3,8; 4,2

3,3; 3,7

3,1; 3,5

3,1; 3,5

Э-10011Е, ЭО-5115

3,5; 3,9*

1 1

4,6; 4.7

3,9; 4,3

3,7; 3,8

3,7; 3.8

Э-1252Б

3,6

1.2

4,1

3,9

3,6

3.6

Э-2503

5

1.2

5.5

5,3

5.2

5.1

ЭО-3322Б

2,6

1

3,5

3

2,8

2.8

ЭО-4321А, ЭО-412З,

2.6

1

3,5

3

2.8

2,8

ЭО-4121А, ЭО-4124

3,1

1

4

3.5

3

3

Э0-6122

3,7

1,3

4,5

4

3,8

2.8

*С дополнительным противовесом.

1.5.8. Минимальное расстояние от опор экскаватора до верхней бровки откоса

При разработке котлованов и выемок экскаваторами, оборудованными обратной лопатой или драглайном, большое значение для безопасного ведения работ имеет правильная установка машины относительно верхней бровки откоса. Допускаемое наименьшее расстояние от верхней бровки откоса выемки до ближайшей опоры экскаватора при условии соблюдения допустимой крутизны откоса и глубине выемки до 5 м не должно быть менее 1 м. При разработке боковой проходки обратной лопатой или драглайном гусеницы экскаватора (выносные опоры и колеса при пневмоколесном ходовом устройстве) занимают относительно откосов выемки в районе рабочей зоны раз

личные положения. Одна из гусениц расположена параллельно бровке бокового откоса забоя. В то же время обе гусеницы располагаются перпендикулярно лобовой части забоя.
