1.5.4. Рабочее место экскаватора и его технические параметры

Под рабочим местом одноковшового экскаватора сле­дует понимать пространство вокруг

Производство работ экскаваторами с телескопичес­ким оборудованием. экскаватора, состоя­щее из площадки, на которой установлен экскаватор, площадки (включая откосы), на которой осуществляет­ся разработка грунта и площадки, на которой устанав­ливается под погрузку автомобиль-самосвал, или пло­щадки, на которой осуществляется укладка грунта в от­вал. Размеры рабочего места экскаватора определяются геометрическими параметрами его рабочего оборудова­ния (pис. 9). Рабочее место экскаватора после каждой его передвижки перемещается.

Параметры, учитываемые при рациональной органи­зации рабочего места экскаватора, могут быть разделе­ны на геометрические, технологические и параметры бе­зопасной работы.

Параметры геометрические. К ним относятся геомет­рические размеры элементов экскаваторов; например, радиус вращения задней (хвостовой) части поворотной платформы, длина стрелы и длина рукояти; высота на­порного вала, координаты пяты стрелы, углы ее накло­на, длина и ширина ходовых устройств и т. д. К геомет­рическим параметрам относятся также приводимые в технической документации наибольшая кинематическая высота подъема ковша, наибольшая кинематическая глу­бина опускания ковша и др. (рис. 10) Геометрические параметры разных моделей экскаваторов обозначены в приложении.

Параметры технологические

Основными технологи­ческими параметрами рабочего места экскаватора яв­ляются параметры, обеспечивающие правильную уста­новку его относительно места разработки и откосов вы­емок, выбор рациональной высоты разработки, наимень­ший угол поворота ковша на выгрузку, ширину разра­ботки правильную установку автотранспорта и т.д.

Технологические параметры рабочего места экскаватора отличаются от приводимых в технической документации заводов-изготовителей. Технологические параметры определяются аналитическими или графоаналитическими методами с использованием параметрических схем экскаваторов.

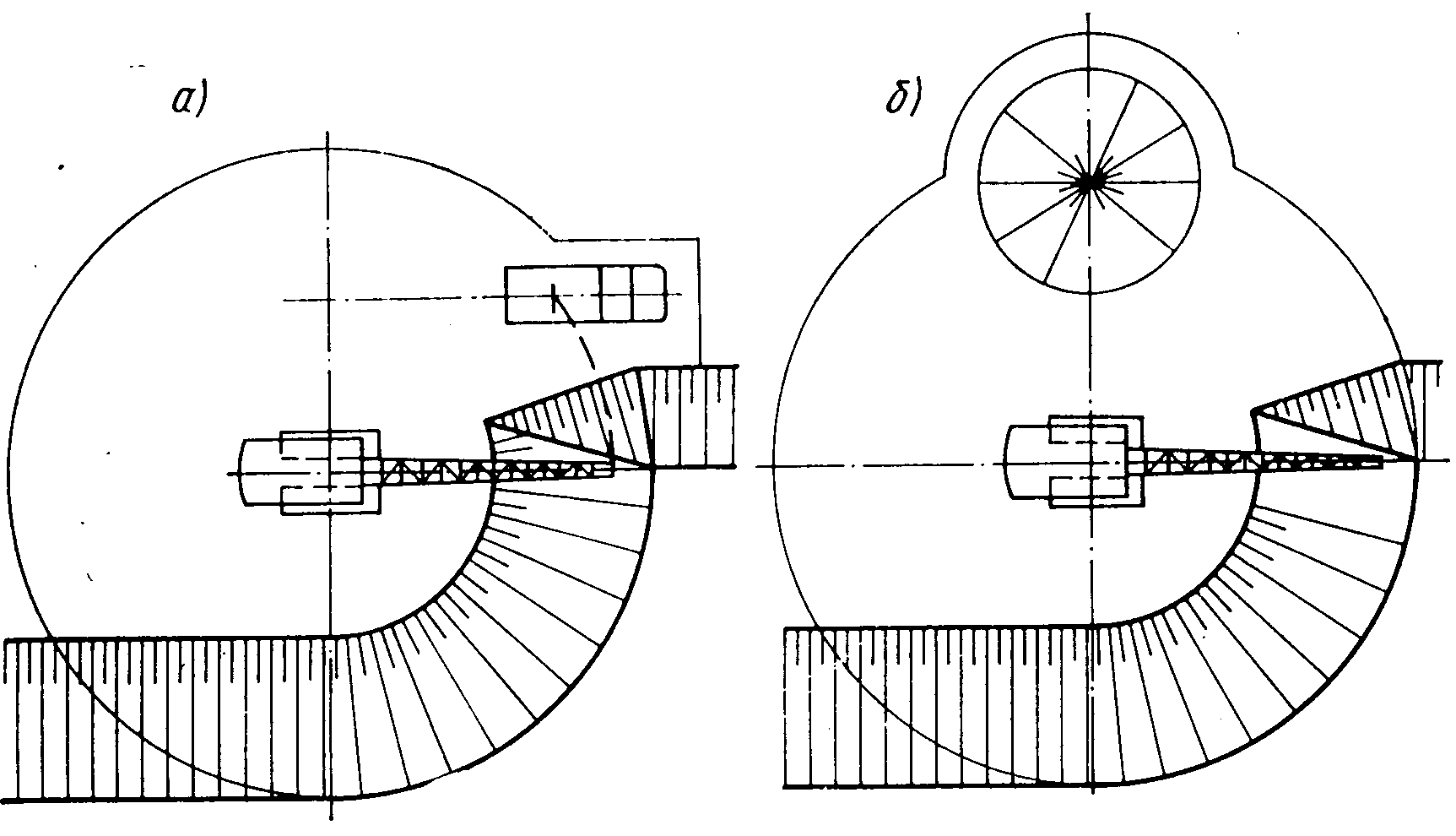

Рис. 9. Схема рабочего места экскаватора:

а — при погрузке грунта в автомобили-самосвалы; б — при работе в отвал

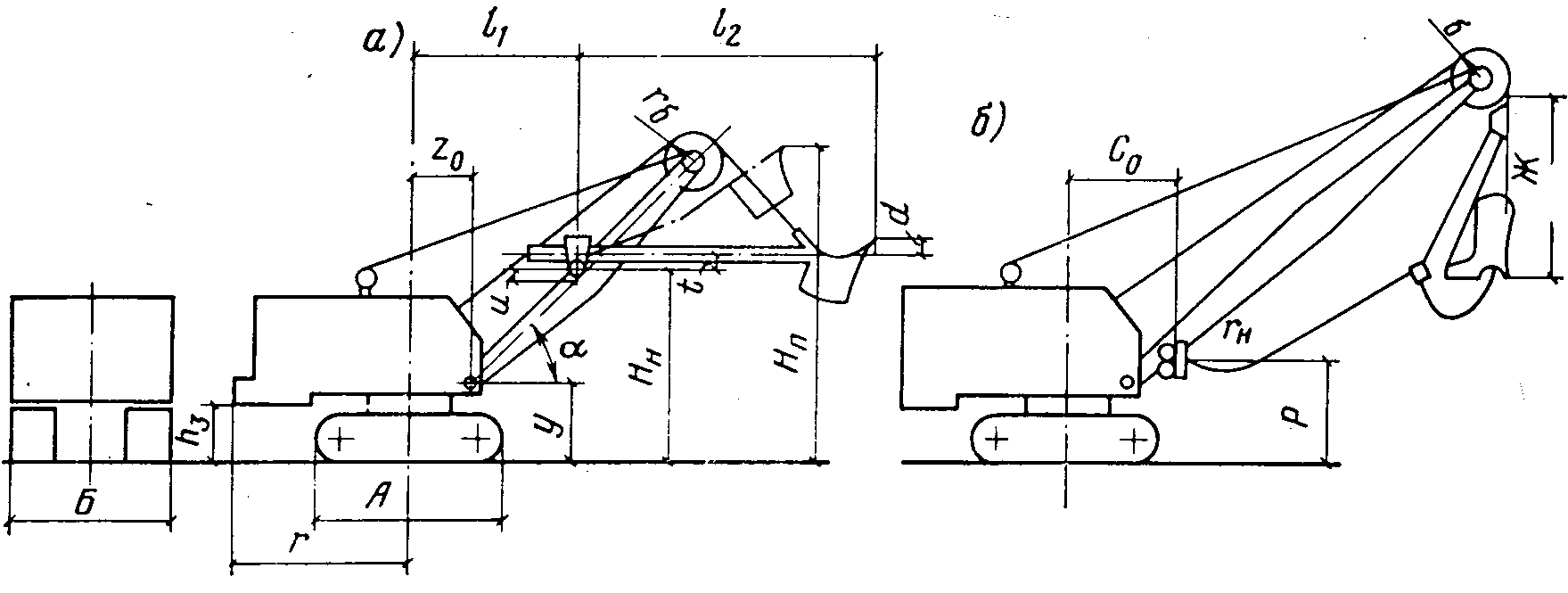

Рис. 11. Размеры элементов рабочего оборудования экскаваторов:

а — прямой лопаты; б — драглайна

Параметры безопасной работы — это допустимая крутизна откосов, исключающих их обрушение; допустимое расстояние от машины до откоса, исключающее опрокидывание машины; допустимое расстояние :между экскаватором и движущимся самосвалом, исключающее получение травм; расстояние между поворачивающимся ковшом экскаватора и откосом или строением и т.д

1.5.5. Допустимая крутизна откосов выемок при производстве земляных работ

В грунтах естественной влажности при отсутствии грунтовых вод и расположенных поблизости подземных сооружений разработка выемок с вертикальными стенками без крепления может осуществляться на глубину: не более 1 м - в песчаных насыпных и гравийных грунтах; не более 1.25 м - в супесях; не более 1.5 м – в особо плотных нескальных грунтах.

При разработке грунтов естественной влажности установлена допустимая крутизна откосов выемок, разрабатываемых без крепления на глубину 2-5 м (табл. 13). При глубине разработки более 5 м крутизна откосов устанавливается по расчету. Крутизну откосов выемок в глинистых грунтах, переувлажненных дождевыми, снеговыми (талыми) водами следует уменьшить до угла естественного откоса (табл. 14). За состоянием откосов выемок надлежит вести систематическое наблюдение, осматривая грунт перед началом каждой смены. При появлении трещин следует принимать меры против внезапного обрушения грунта, заблаговременно удалив рабочих и машины из опасных мест. Крутизна откосов отвалов зависит от свойств грунтов.

Таблица 13

Наибольшая допустимая крутизна откосов котлованов и траншей в грунтах естественной влажности

Грунт

ГГлубина выемки в м

До 1.5

До 3

До 5

Угол между направлением откоса и горизонталью, град

Отношение высоты откоса к его заложению 1 м

Угол между направлением откоса и горизонталью, град

Отношение высоты откоса к его заложению 1 м

Угол между направлением откоса и горизонталью, град

Отношение высоты откоса к его заложению 1 м

Насыпной естественной влажности

Песчаный и гравийный влажный

(насыщ.)

Глинистый:

Супесь

Суглинок

Глина

Лессовидный

сухой

76

63

76 90

90

90

1:0.25

1:0.5

1:0.25

1:0

1:0

1:0

45

45

56

63

76

63

1:1

1:1

1:0.67

1:0.5

1:0.25

1:0.5

38

45

50

53

63

63

1:1.25

1:1

1:0.85

1:0.75

1:0.5

1:0.5

Таблица 14

Крутизну откосов выемок в глинистых грунтах

Грунт

Средние значения для насыпных грунтов

Угла естественного откоса

Крутизны откоса

Песок(влажный непереувлажненный)

Супесь

Суглинок, глина

30…35

35…40

40

1: 1,6

1:1,3

1,25
