1.1.3.Структура цикла 2048 кбит/с тракта е1 Канальный интервал

Значение уровня квантования речевого сигнала (8 битов) помещается в канальный интервал (тайм-слот). Число символов (разрядов) в канальном интервале должно быть равно 8 и нумероваться цифрами от 1 до 8 (Р1-Р8).

Рисунок 1‑5

Цикл

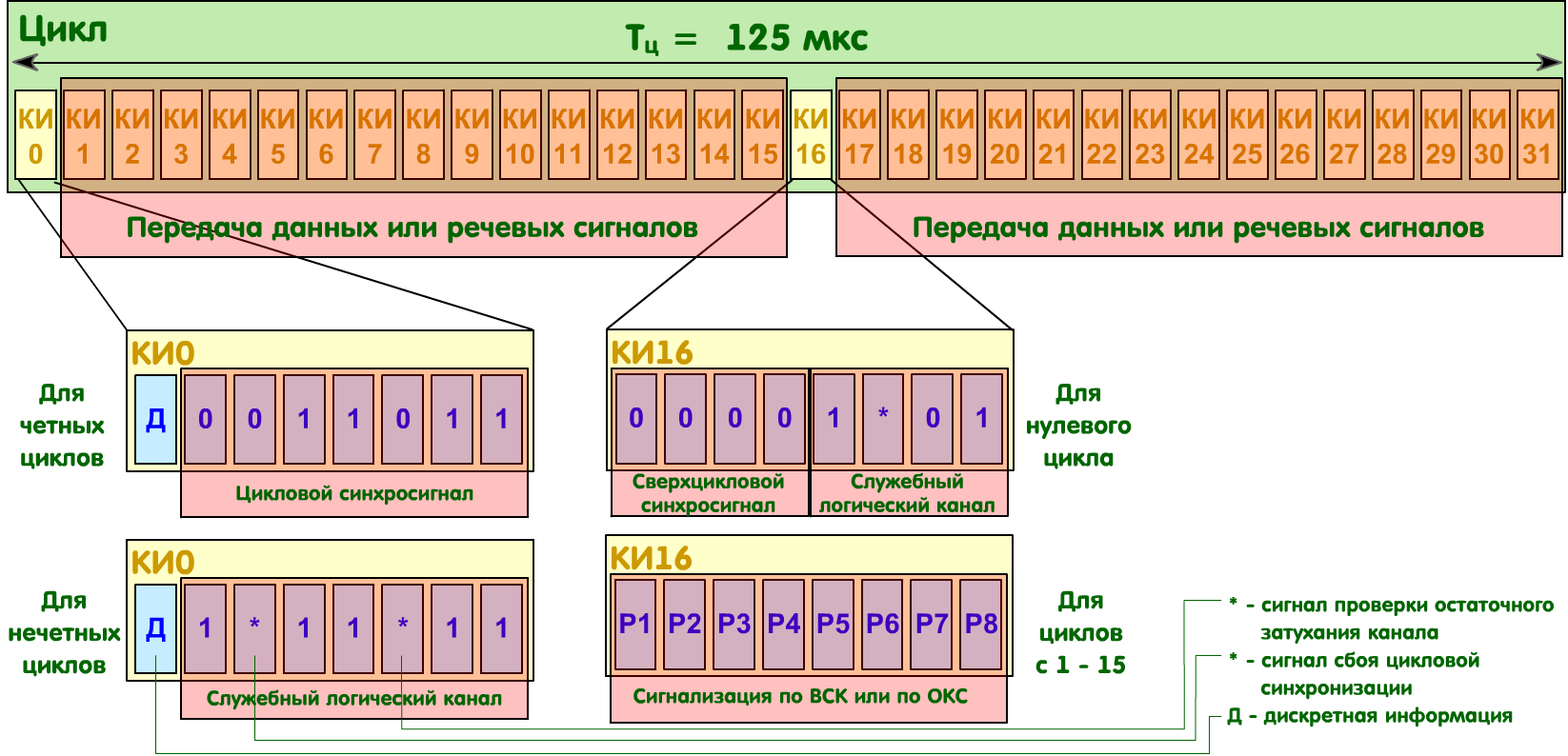

Число канальных интервалов в цикле должно быть равно 32, причем интервалы должны нумероваться числами от 0 до 31 (КИ0-КИ31).

Число символов в цикле должно быть равно 256.

Частота повторения циклов должна быть 8000 Гц.

Канальные интервалы с 1 по 15 и с 17 по 31 должны быть предназначены для организации 30 каналов со скоростью передачи 64 кбит/с. Каждый из этих канальных интервалов может переносить звуковой сигнал или сигнализацию по общему каналу.

Канальный интервал КИ0 предназначен для передачи сигналов цикловой синхронизации и сигналов аварийной сигнализации, для определения коэффициента ошибок, для передачи сигналов технической эксплуатации. Канальный интервал КИ16 предназначен, главным образом, для передачи информации сигнализации, комбинации сверхцикловой синхронизации и сигналов технической эксплуатации. В качестве информации сигнализации могут передаваться сигналы по общему каналу или по выделенным каналам.

Рисунок 1‑6

Сверхцикл

Структура сверхцикла (для раздельной синхронизации в канальном интервале КИ16):

- Число циклов в сверхцикле – 16.

- Нумерация циклов от 0 до 15 (Ц0-Ц15).

- Номинальная длительность сверхцикла – 2 мс.

- Вид сверхциклового синхросигнала – 0000.

Расположение сверхциклового синхросигнала – разряды с 1 по 4 канального интервала КИ16 цикла Ц0.

Каждый канальный интервал КИ16 в циклах с Ц1 по Ц15 используется для передачи информации сигнализации.

Рисунок 1‑7

1.1.4.Коммутация цифровых каналов

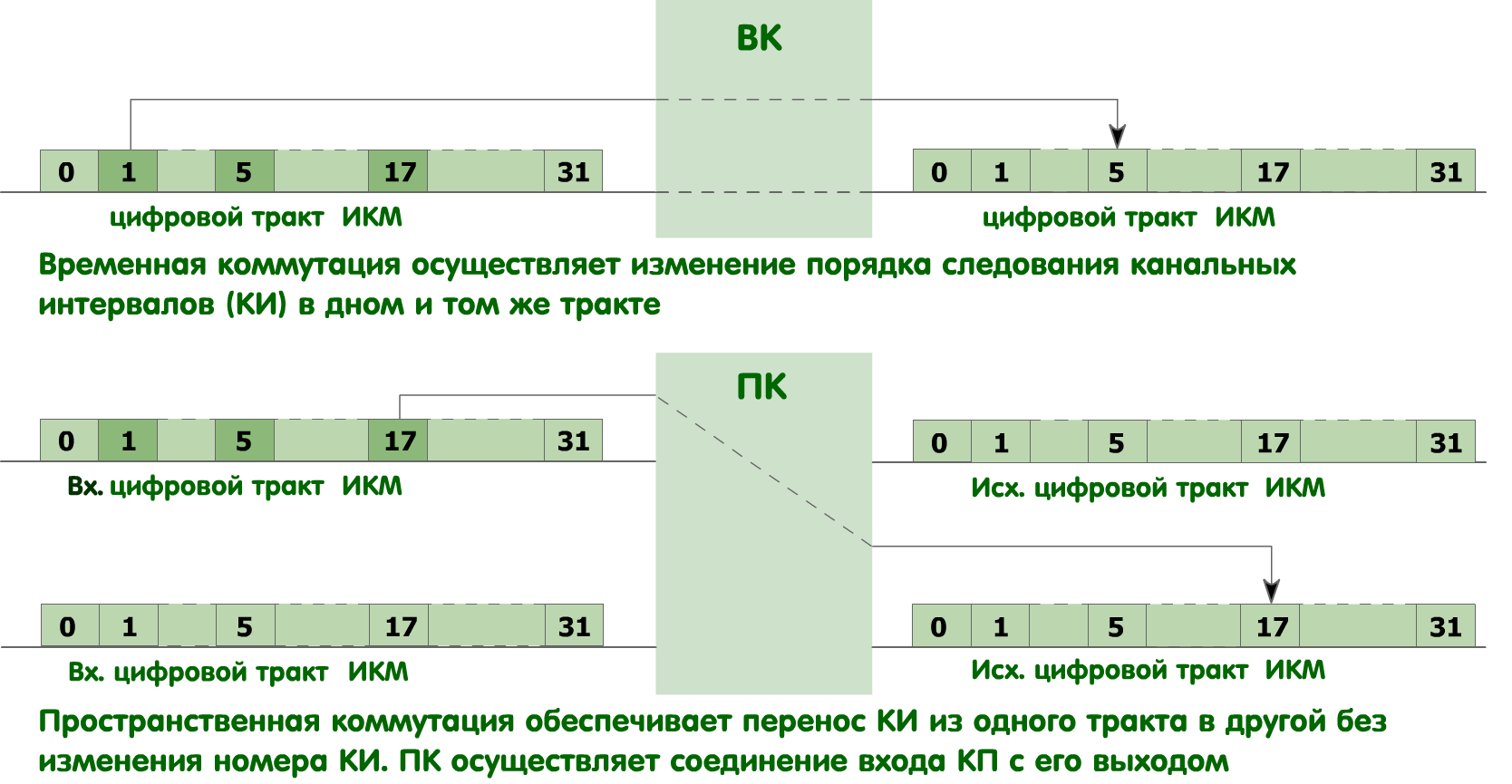

Коммутатор каналов в процессе обслуживания вызова производит обмен сигнальной информацией с другими коммутаторами и с сетью абонентского доступа, осуществляет сбор биллинговой информации. На основании адресной информации производит коммутацию цифровых каналов с пользовательской информацией (речью). Различаются следующие принципы цифровой коммутации: временная (ВК) и пространственная (ПК). В современных телефонных станциях распространена схема коммутационного поля (КП) - ВПВ. В узлах большой емкости возможны схемы КП - ВППВ, ВПВПВ и др.

Рисунок 1‑8

Достоинством TDM-сетей с коммутацией каналов является отсутствие задержек при передаче речи, выделение на все время разговора полосы 64 кбит/с, что обеспечивает определенное качество речи (по шкале МОС 4.2), отсутствие перегрузки при уже установленном соединении.

Основными недостатками является неэффективное использование полосы пропускания канала (во время пауз канал не переносит никакой полезной нагрузки), разрушение соединения в случае отказа одного из узлов сети, большая стоимость коммутационного оборудования.

(Б.С.! Здесь и далее я удалил очень много прописных букв в начале всех (или почти всех) слов одной фразы (обычно – названия). Так и раньше писали не часто (например Союз Советстких Социалистичеcких Республик, но Союз советских писателей). За рубежом многие страны (но не все1) переняли такую англо- американскую манеру, а Россия не переняла, если не считать названий стран типа Российская Федерация или Южная Корея. Так давайте не будем придумывать ЧЕРНОЕ КОФЕ.)
