Статистика для модуля ишк содержит информацию:
Количество ошибок АОН (все ошибки, в т.ч. и АОН с некорректными частотами).
Некорректность частот (количество ошибок АОН из-за некорректности приема двухчастотных комбинаций).
Количество запросов АОН.
Количество отбоев системы (количество отбоев вызовов, выполненных системой, а не абонентом или сетью).
Количество некорректных наборов.
Количество успешных наборов (количество успешных сборов номера).
Количество недонаборов (количество занятий, которые завершились отбоем абонента А до окончания сбора номера).
Количество входящих занятий порта (обнаружение занятия, независимо от того, заблокирована логика или нет).
Время, до которого приведена статистика.
Время занятия (количество секундных интервалов, в течение которых линия была занята (от OFF_HOOK до ON_HOOK)).
Время разговора (количество секундных интервалов от ответа до отбоя или отказа)).
Количество портов.
Время отказов (количество секундных интервалов, в течение которых линия была не в рабочем состоянии)
Статистика для модуля вшк содержит инфо-рмацию:
Количество отбоев системы (количество отбоев вызовов, выполненных системой, а не абонентом или сетью).
Количество переданных кодограмм АОН.
Количество ошибок при МЧ обмене.
Количество успешных МЧ обменов (количество успешных МЧ-передач номера).
Количество отбоев до ответа (количество занятий, которые завершились отбоем до ответа (отбился абонент А или система)).
Количество исходящих занятий порта.
Время до которого приведена статистика.
Время занятия (количество секундных интервалов, в течение которых линия была занята (от поступления занятия до отбоя или отказа)).
Время разговора (количество секундных интервалов от ответа до отбоя).
Количество портов.
Время отказов (количество секундных интервалов, в течение которых линия была не в рабочем состоянии).
5.7.Программа просмотра cdr (Call Detail Record)

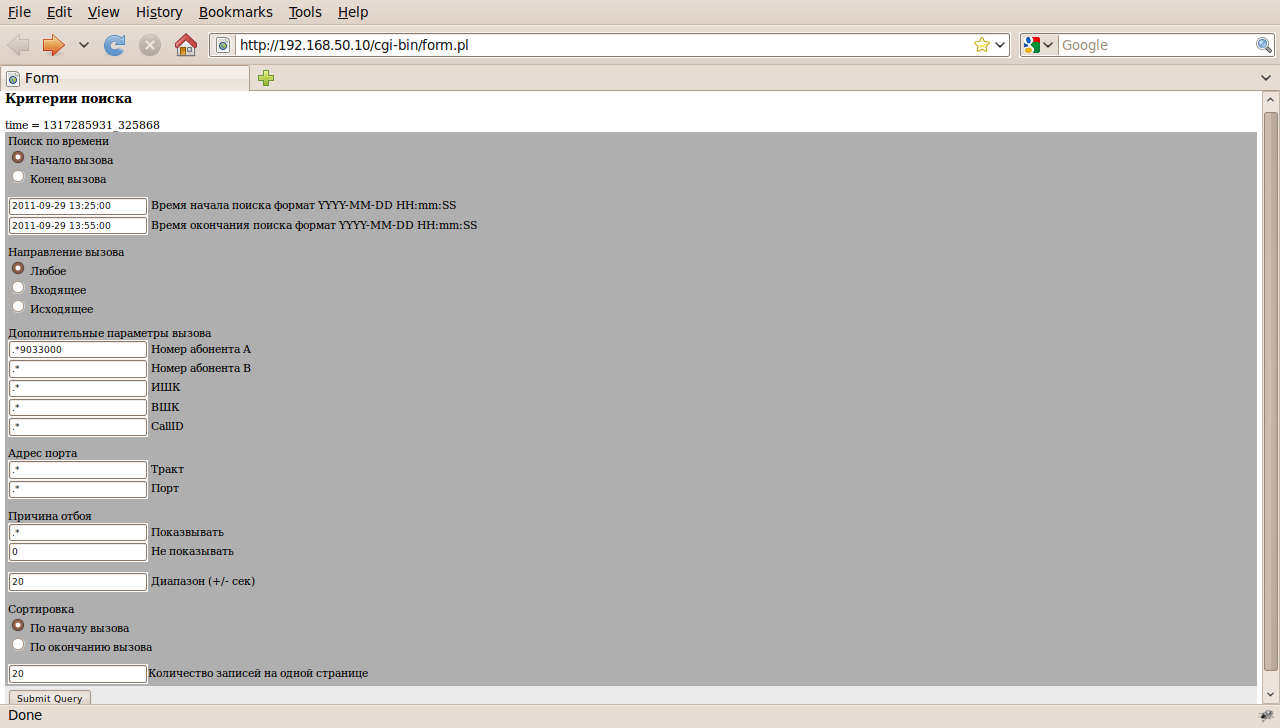

Рисунок 5‑104
Поиска может оцениватьмся по:времени сеанса; направлению; номеру абонентов; ИШК; ВШК; CallIP; причине отбоя и т.д.
Хранение записей CDR осуществляется до 40 дней, а на PUMA отправляется только обобщенная статистика.
В CDR можно посмотреть: номер попытки установления соединения; источник и причину отбоя; статистику RTP; номер вызываемого, вызывающего абонента.
В следующих версиях ARM будет добавлена возможность просмотра внутренних (сокращенных) и внешних (относительно MPN) номеров абонентов А и В. При входящих вызовах обычно SSBC удаляет «+7495».

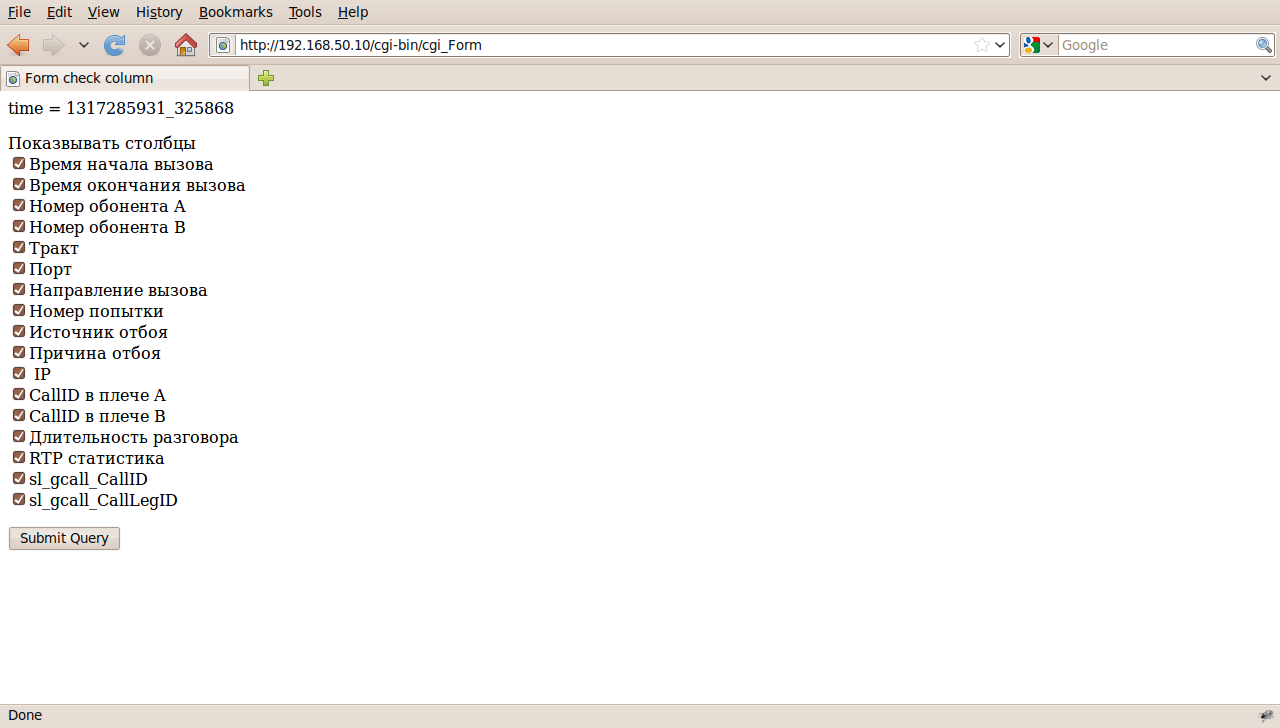

Рисунок 5‑105
Рисунок 5‑106
Приложение 1.
F1:
2011-06-25 03:00:02.028 SIP_Transport send packet to 10.72.22.38:5060
REGISTER sip:msk.ims.mgts.ru SIP/2.0
Via: SIP/2.0/UDP 10.77.0.4:5060
To: <sip:+74957001794@msk.ims.mgts.ru>
From: <sip:+74957001794@msk.ims.mgts.ru>;tag=1308574447005311BB
Contact: <sip:+74957001794@10.77.0.4:5060>
Call-ID: 4DFF42EFEC970003CD4BF10.77.0.4
CSeq: 352 REGISTER
Max-Forwards: 70
Content-Length: 0
Expires: 3600
F2:
2011-06-25 03:00:02.128 SIP_Transport received packet from 10.72.22.38:5060
SIP/2.0 401 Unauthorized
Via: SIP/2.0/UDP 10.77.0.4:5060;rport=5060
Call-ID: 4DFF42EFEC970003CD4BF10.77.0.4
From: <sip:+74957001794@msk.ims.mgts.ru>;tag=1308574447005311BB
To: <sip:+74957001794@msk.ims.mgts.ru>;tag=q6013o6a
CSeq: 352 REGISTER
WWW-Authenticate: Digest realm="msk.ims.mgts.ru",
nonce="2wuI9Bxfz2p/rvvVrOKuvA==",stale=true,algorithm=MD5,qop="auth"
Content-Length: 0
F3:
2011-06-25 03:00:02.128 SIP_Transport send packet to 10.72.22.38:5060
REGISTER sip:msk.ims.mgts.ru SIP/2.0
Via: SIP/2.0/UDP 10.77.0.4:5060
To: <sip:+74957001794@msk.ims.mgts.ru>
From: <sip:+74957001794@msk.ims.mgts.ru>;tag=1308574447005311BB
Contact: <sip:+74957001794@10.77.0.4:5060>
Call-ID: 4DFF42EFEC970003CD4BF10.77.0.4
CSeq: 353 REGISTER
Max-Forwards: 70
Content-Length: 0
Expires: 3600
Authorization: Digest username="+74957001794@msk.ims.mgts.ru",nonce="2wuI9Bxfz2p/rvvVrOKuvA==",realm="msk.ims.mgts.ru"uri="sip:msk.ims.mgts.ru",qop=auth,nc=00000001,cnonce="8ab5079a",response="54e2c57447675596f13df93a6cc8326e",algorithm=MD5
F4:
2011-06-25 03:00:02.258 SIP_Transport received packet from 10.72.22.38:5060
SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.77.0.4:5060;rport=5060
Call-ID: 4DFF42EFEC970003CD4BF10.77.0.4
From: <sip:+74957001794@msk.ims.mgts.ru>;tag=1308574447005311BB
To: <sip:+74957001794@msk.ims.mgts.ru>;tag=012sa4q2
CSeq: 353 REGISTER
P-Associated-URI: <sip:+74957001794@msk.ims.mgts.ru>,<sip:+74957001794@msk.ims.mgts.ru;user=phone>
Contact: <sip:+74957001794@10.77.0.4:5060;anid=7>;q=1;expires=3600
Accept-Resource-Priority: wps.2
Content-Length: 0
F5:
2011-06-25 03:00:02.348 SIP_Transport received packet from 10.72.22.38:5060
NOTIFY sip:+74957001794@10.77.0.4:5060;anid=7 SIP/2.0
Via: SIP/2.0/UDP 10.72.22.38:5060;branch=z9hG4bKqo51176666rs8b2a1b54r7r8o;Role=1;Dpt=7c52_36;TRC=ffffffff-ffffffff
Call-ID: 82jrg1l33aj0xg33ivvzv3g0gaplajhj@19600.0.ATS.a241-ats01.msk.ims.mgts.ru.9
From: <sip:+74957001794@msk.ims.mgts.ru;cpc=ordinary>;tag=1p33a18x-CC-9
To: <sip:+74957001794@msk.ims.mgts.ru>
CSeq: 1 NOTIFY
Max-Forwards: 68
Event: ua-profile
Subscription-State: active
P-Called-Party-ID: <sip:+74957001794@msk.ims.mgts.ru>
P-Access-Network-Info: 3PTC
Content-Length: 158
Content-Type: application/simservs+xml
<?xml version="1.0"?>
<simservs>
<dial-tone-management>
<dial-tone-pattern>standard-dial-tone</dial-tone-pattern>
</dial-tone-management>
<hot-line-service>
<addr>84959502311</addr>
<timeout>5</timeout>
</hot-line-service>
<three-party-conference active="true"/>
<call-hold active="true"/>
</simservs>
F6:
2011-06-25 03:31:02.815 SIP_Transport send packet to 10.72.22.38:5060
REGISTER sip:msk.ims.mgts.ru SIP/2.0
Via: SIP/2.0/UDP 10.77.0.4:5060
To: <sip:+74957001794@msk.ims.mgts.ru>
From: <sip:+74957001794@msk.ims.mgts.ru>;tag=1308574447005311BB
Contact: <sip:+74957001794@10.77.0.4:5060>
Call-ID: 4DFF42EFEC970003CD4BF10.77.0.4
CSeq: 354 REGISTER
Max-Forwards: 70
Content-Length: 0
Expires: 3600
Authorization: Digest username="+74957001794@msk.ims.mgts.ru",nonce="2wuI9Bxfz2p/rvvVrOKuvA==",realm="msk.ims.mgts.ru" uri="sip:msk.ims.mgts.ru",qop=auth,nc=00000002,cnonce="e619249a",response="6b53d1f1523885cec5de48c891ff363c",algorithm=MD5
F7:
2011-06-25 03:31:02.905 SIP_Transport received packet from 10.72.22.38:5060
SIP/2.0 200 OK
Via: SIP/2.0/UDP 10.77.0.4:5060;rport=5060
Call-ID: 4DFF42EFEC970003CD4BF10.77.0.4
From: <sip:+74957001794@msk.ims.mgts.ru>;tag=1308574447005311BB
To: <sip:+74957001794@msk.ims.mgts.ru>;tag=4o78s7o3
CSeq: 354 REGISTER
P-Associated-URI: <sip:+74957001794@msk.ims.mgts.ru>,<sip:+74957001794@msk.ims.mgts.ru;user=phone>
Contact: <sip:+74957001794@10.77.0.4:5060;anid=7>;q=1;expires=3600
Accept-Resource-Priority: wps.2
Content-Length: 0
Приложение 2.
