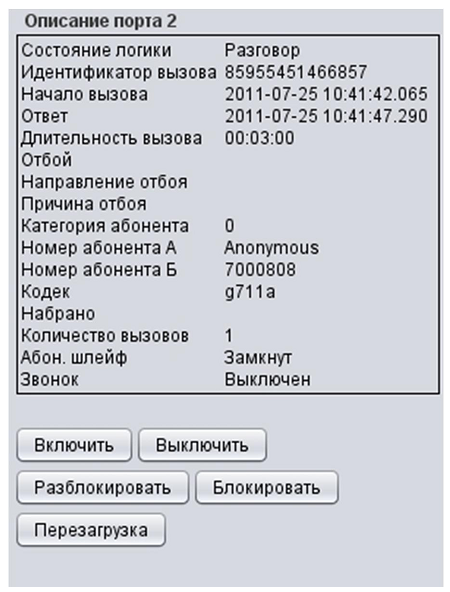

Описание порта
Рисунок 5‑93
Состояние логики (состояние порта в данный момент) может принимать следующие значения:
неактивное, текущих вызовов нет, абонентская линия разблокирована;
входящий вызов, посылка сигналов АОН;
исходящий вызов, сбор цифр номера;
разговор;
удаленный отбой или отказ при исходящем вызове, ожидание размыкания шлейфа;
промежуточное состояние при завершении вызова;
абонентская линия административно заблокирована.
Идентификатор вызова - уникальный внутренний идентификатор вызова в рамках системы.
Начало связи - время, когда вызывающий абонент снял трубку.
Ответ - время ответа вызываемого абонента.
Длительность связи – время от снятия трубки до отбоя или отказа.
Отбой – время, когда - Один из абонентов положил трубку.
Направление отбоя. Может принимать следующие значения:
А - отбой вызывающего абонента.
В - отбой вызываемого абонента.
Причина отбоя. Наиболее частые причины отбоя – в соответствии с рекомендацией ITU-T Q.850:
3 - маршрут не найден (3).
16 - нормальное завершение вызова связи (16).
17 - абонент занят (17).
19 - абонент не отвечает (19).
20 - абонент отсутствует (20).
21 - связь завершена из-за ошибки (21).
27 - направление не обслуживается (27).
28 - неверный формат номера (28).
31 - связь завершена из-за неспецифицированной ошибки (31).
34 - нет свободных каналов (34).
102 - сработал таймер ожидания сообщения (102).
127 - неспецифицированная ошибка взаимодействия (127).
20 причина – используется, когда не доступен абонент СПС (иногда абонент IMS). Обычно в подобном случае IMS сообщает о недоступности вызываемого абонента из автоинформатора (IVR) и ждет отбоя вызывающего абонента.
Категория абонента – категории абонента в кодировке ISUP-R (рекомендация ITU-T Q.763, п.3.11). Категория может быть изменена на IMS.Core.
Номер абонента А - для модуля MPN.MVC может принимать значение Anonymous, если у абонента Б не подключена услуга «АОН».
Номер абонента Б
Кодек. Может принимать следующие значения:
g711a - речь
t38 - факс
Набрано - набранный абонентом номер. Указываются также цифры,\ набранные во время разговора цифры для обращения к ДВО
(Удержание/конференция - номер третьего абонента)
Если абонент Б инициирует вызов третьего абонента, то номер третьего абонента передается на используемый порт ВШК, который может принимать адресную информацию от абонента.
Количество вызовов - отображает количество вызовов, проходящих через порт в
данный момент. Может принимать следующие значения:
0 — нет вызовов.
1 — один вызов.
2 — два вызова (например, один на удержании)
Состояние абонентского шлейфа. Может принимать следующие значения:
Разомкнут.
Замкнут.
Состояние звонка. Может принимать следующие значения:
Включен
Выключен.
В этой секции реализована также возможность управления портом с АRМ:
Включить порт - в случае, если MPN.MIC занимает провод К.
Выключить порт - в случае, если MPN.MIC отключает провод К, соединение, установленное через этот порт, разрушается. (Полное отключение проводов от комплекта).
Перезагрузить порт – соответствует последовательному выключению и включению.
Разблокировать порт - в случае, если MPN.MIC занимает провод К.
Блокировать порт - в случае, если MPN.MIC отключает провод К, соединение, установленное через этот порт, не разрушается. (ВШК: логическое отключение, ИШК: выключение провода К, чтобы не занимался комплект).
