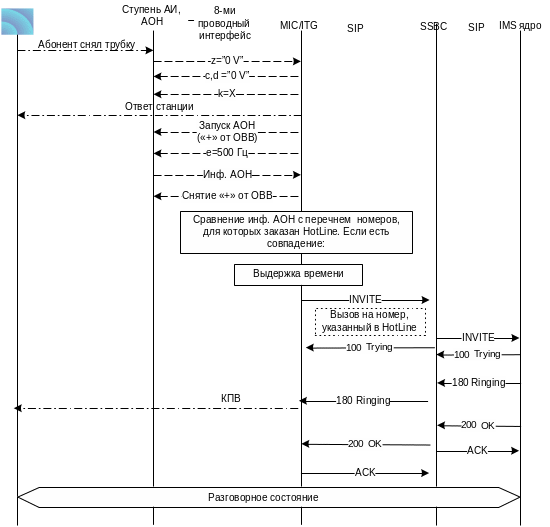

5.3.12.Предоставление услуги Горячая линия (НоtLine).
Рисунок 5‑87
После успешной регистрации на IMS-ядре, модуль MPN.SSBС получает посредством сообщения NOTIFY, получает информацию от IMS-ядра о наличии у данного абонента подключенных услуг. При заказе услуги НоtLine, он выделяет из этого сообщения данные об услуге: телефонный номер, на который требуется направить автоматический вызов и параметр timeout – задержку перед инициированием вызова после снятия трубки. Далее MPN.SSBC сохраняет эти данные в профиле указанного абонента и передаёт их модулю MPN.ITG. В случае перерегистрации, изменения статуса или параметров услуги происходит обновление данных посредством того же сообщения NOTIFY.
За реализацию HotLine-вызова, отвечает модуль MPN.ITG.
Во всех остальных случаях MPN.SSBC выполняет роль маршрутизатора сообщений о заказе/отмене/проверке определённой услуги.
MPN.SSBC не хранит данных о том, какие услуги ДВО подключены у абонентов. Вызов пересылается в сторону IMS-ядра, которое, в свою очередь, определяет дальнейшее прохождение вызова.

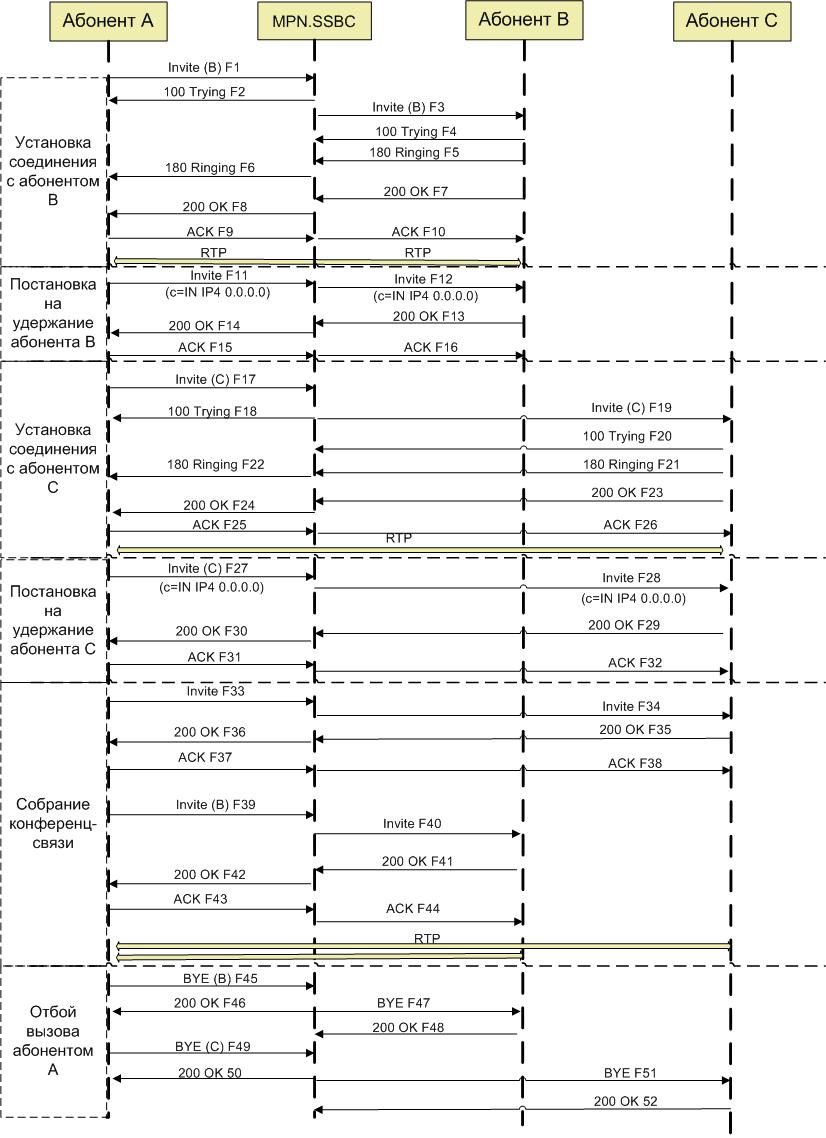

5.3.13.Сценарий установления трёхсторонней конференции
Рисунок 5‑88
5.4.Комплектация
Наименование |
Характеристика |
Один модуль MPN.Core |
MPN.Core в 19-дюймовой телекоммуникационной стойке; 2 Ethernet-кабеля для подключения к сети NGN; корзина 6U. |
Один модуль MPN.MIC |
MPN.MIC; 4 MPN.КI8 – сигнальные кабели для соединения MPN.MIC с кабелями, приходящими к стативу ИШК; MPN.КОВВ кабель для подключения к ОВВ; MPN.КЕ1 –кабель для подключения MPN.MIC к MPN.ITG; MPN.KP – кабель питания для подключения к шине 60В. |
Один модуль MPN.MVC |
MPN.MVC; 4 MPN.КV8 – сигнальные кабели для соединения MPN.MVC с кабелями, приходящими к стативу ВШК; MPN.КЕ1 –кабель для подключения MPN.MVC к MPN.ITG; MPN.KP – кабель питания для подключения к шине 60В. |
Модуль MPN.ITG |
MPN.ITG; MPN.KE1I – кабели для подключения модулей MPN.ITG к патч-панели; MPN.КЕ – Ethernet-кабель для подключения к MPN.Core |
Один модуль АРМ |
MPN.ARM; MPN.КЕ – Ethernet-кабель для подключения к MPN.Core; MPN.KP – кабель питания для подключения к 220В. |
5.5.Технические и эксплуатационные характеристики mpn Технические характеристики mpn
MPN.Core |
|
Габариты |
1500 х 600 х 600 мм (ВГШ) |
Потребляемая мощность |
Не более 500Вт |
Тепловыделение |
Не более 500Вт |
MPN.ITG |
|
Габариты |
плата устанавливается в кассету, размещенную в шкафу MPN.Core |
Потребляемая мощность |
Не более 35Вт |
Тепловыделение |
Не более 35Вт |
MPN.MIC/MPN.MVC |
|
Габариты |
400 х 66 х 642 мм (ВГШ) |
Потребляемая мощность |
Не более 75Вт |
Тепловыделение |
Не более 45Вт |
Эксплуатационные характеристики
Оборудование MPN рассчитано на установку в стационарных помещениях, удовлетворяющих следующим климатическим требованиям:
температура окружающего воздуха от плюс 5˚ до плюс 40 ˚С;
относительная влажность воздуха 10 - 80% при температуре окружающей среды плюс 25˚С;
атмосферное давление от 84 до 107 кПа (от 630 до 800 мм рт.ст).
Для электропитания MPN используется источник постоянного тока номинального напряжения 60В и с заземленным положительным полюсом. Допустимый диапазон напряжения 40,5-72В.
Техническое обслуживание MPN осуществляется с автоматизированного рабочего места MPN.ARM, которое организовано на персональном компьютере.
Рисунок 5‑89
Модуль MPN.OMS обеспечивает взаимодействие MPN.ARM со всеми модулями MPN, осуществляя его с помощью протокола управления OMI (Operation&Maintenance Interface). Модуль MPN.ARM отвечает за предоставление интерфейса компьютер-пользователь, взаимодействует с модулем MPN.OMS через интерфейс http/XML.
Если OMS выходит из строя, станция продолжает свою работу, но работа с ARM невозможна.
К OMS можно подключать несколько компьютеров ARM.
В случае потери связи ARM с OMS, на ARM появляется соответствующее сообщение.
При работе на ARM могут быть задержки отображения событий в 3-5 секунд, за исключением отображения состояния порта, где информация показывается без задержек.
