Резервирование модулей мпн
В МПН обеспечивается резервирование всех модулей. В штатном режиме модули работают в режиме разделения нагрузки.
В случае возникновения неисправности, при совершении исходящих или входящих вызовов, происходит переход на резервный модуль и обеспечивается индикация аварии на MPN.ARM, на самом устройстве и индикация станционной аварии.
Трансляция точного времени через ntp

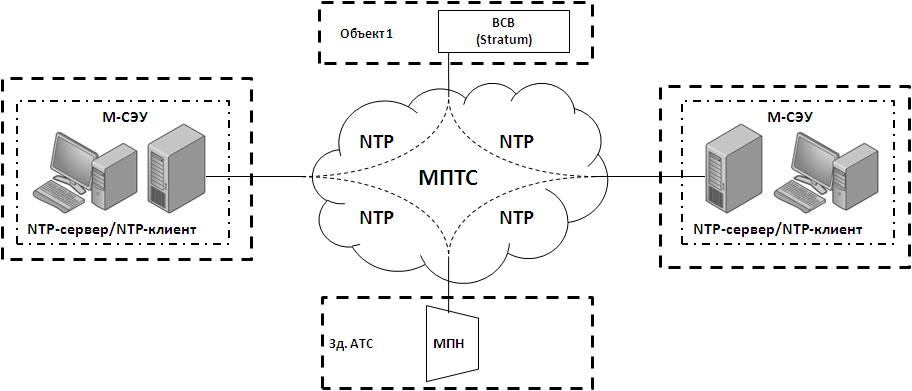

Рисунок 5‑82
Программная подсистема M-IVR-Л в SSBC генерирует подсказки абонентам об ошибках при наборе номера, сообщения службы точного времени. Получение информации о точном времени осуществляется по протоколу NTP (UDP-порт 123) по двухуровневой схеме. модули MPN.PUMA получают точное время с серверов Stratum сети Оператора связи (являясь NTP-клиентами) и передают точное время на оборудование MPN, выполняя функцию NTP-сервера. Модуль технического обслуживания OMSMS?, обеспечивает мониторинг состояния всех модулей MPN, сбор информации по работоспособности элементов MPN, об этапах установления соединения и имеет статистические данные по обо всех подсистемах MPN.
Модуль MPN.OMS устанавливается в 19 дюймовую стойку подсистемы MPN.Core.
MPN.ОМS работает от стандартного электропитания станционной сети 60 В постоянного тока.
5.3.6.MPN.ARM
Управление оборудованием MPN, а также просмотр состояния, аварий, локальной статистики производится с рабочего места MPN.ARM, установленного локально на каждом медиаторе.
5.3.7.MPN.PUMA
MPN.PUMA ведет управление планами нумерации и маршрутами для всех медиаторов, наблюдение за сетью медиаторов, работоспособностью медиаторов, сбор общей статистики по всем медиаторам и др.
Система управления MPN.PUMA предполагает георезервирование, т.е. может быть расположена на двух территориально разнесенных объектах Оператора связи.
5.3.8.Принципы подключения модулей mpn.MxC к mpn.Itg на примере типового проекта модернизации
Рисунок 5‑83
В базовую комплектацию МПН входят:
1 модуль MPN.Core
6 модулей MPN.ITG (максимально может быть установлено 14 модулей MPN.ITG)
25 модулей М-MIC
20 модулей MPN.MVCлям? MPN.ITG через тракты Е1 подключаются модули MPN.MIC, MPN.MVC, цифровые тракты от УАТС. Тип подключаемого оборудования задается программно в конфигурации MPN.ITG. Каждый из модулей MPN.ITG имеет возможность обрабатывать до 14 трактов Е1.
При необходимости, количество модулей может быть увеличено, исходя из того, что максимально может быть установлено 14 модулей MPN.ITG.
5.3.9.Соединение модулей MPN.Core
Рисунок 5‑84

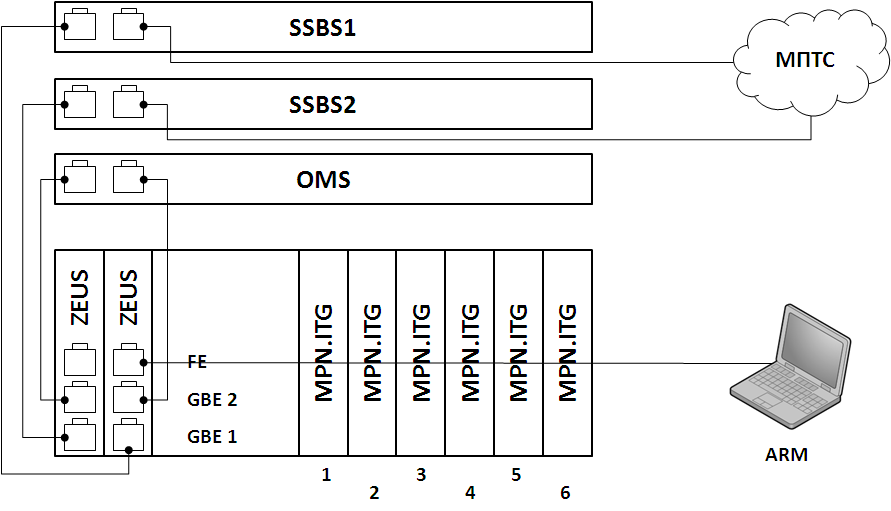

5.3.10.Схема подключения трактов Е1 к модулям MPN.ITG
Рисунок 5‑85
Размещение оборудование в машинном зале модернизируемой АТСК (предварительная схема)
Рисунок 5‑86
Оборудование MPN на схеме выделено красным цветом.
Оборудование М-ИШК размещается вместо штатных ИШК в имеющихся стативах АТСК. Оборудование MPN.MVC размещается вместо штатных ВШК в имеющихся стативах АТСК. Оборудование MPN.Core, MPN.ITG размещается в стандартной 19 дюймовой стойке
5.3.11.Базовый набор ДВО
Базовый набор ДВО, реализуемый для абонентов медиатора:
Блокировка входящих вызовов
Блокировка исходящих вызовов
Побудка
Горячая линия (HotLine)
Переадресация входящих вызовов (безусловная)
Переадресация входящих вызовов (при занятости)
Переадресация входящих вызовов (при неответе)
Конференц-связь
Ожидание и удержание вызова с уведомлением о поступлении нового вызова;
Поддержка АОН.
Для реализации указанных ДВО, функции между IMS-ядром и MPN распределены следующим образом:
MPN направляет в сторону IMS-ядра коды заказа/отмены/проверки услуги. Если у абонента активизирована данная некая услуга, управление этой услугой и ее реализацию данной услуги осуществляет выполняет IMS-ядро.
Управление ДВО абонентом осуществляется с помощью кнопки Flash или рычага телефонного аппарата, путем кратковременного размыкания абонентского шлейфа. При отбое абонента необходим более длительный период нажатия на рычаг телефонного аппарата, чтобы отбой не был воспринят как нажатие на кнопку Flash.
Блокировка исходящих вызовов
Управление и реализацию данной услуги осуществляет IMS-ядро. (Эта же фраза была пятью строчками выше)MPN направляет в сторону IMS-ядра коды заказа/отмены/проверки услуги. Если у абонента активизирована данная услуга, IMS-ядро отбивает блокирует вызовы со стороны MPN от данного абонента.
Переадресация входящих вызовов (безусловная)
Управление этой услугой и ее реализацию выполняет IMS-ядро. MPN направляет в сторону IMS-ядра коды заказа/отмены/проверки услуги. Если у абонента активизирована данная услуга, IMS-ядро автоматически направляет вызовы на телефонный номер, на который направлена переадресация.
Переадресация входящих вызовов (при занятости)
Управление этой услугой и ее реализацию выполняет IMS-ядро. MPN направляет в сторону IMS-ядра коды заказа/отмены/проверки услуги. Если у абонента активизирована данная услуга, при занятости абонента, IMS-ядро автоматически направляет вызовы на телефонный номер, на который направлена переадресация.
Конференц-связь
Управление данной услугой производит IMS-ядро, реализацию выполняют MPN и IMS-ядро совместно. Если у абонента активизирована данная услуга, при постановке абонента на удержание, МПН направит на IMS-ядро сообщение INVITE (0.0.0.0), в ответ IMS-ядро отправит ответ 200 ОК. Если услуга не активна, то в ответ придет уведомление об ошибке.
Побудка
Управление этой услугой и ее реализацию выполняет IMS-ядро. MPN направляет в сторону IMS-ядра коды заказа/отмены/проверки услуги. Если у абонента активизирована данная услуга, IMS-ядро автоматически направляет вызов к абоненту в соответствии с установленным расписанием.
Переадресация входящих вызовов (при неответе)
Управление этой услугой и ее реализацию выполняет IMS-ядро. MPN направляет в сторону IMS-ядра коды заказа/отмены/проверки услуги. Если у абонента активизирована данная услуга, при неответе абонента IMS-ядро автоматически направляет вызовы на тот телефонный номер, на который направлена переадресация. (Надо бы сказать, через сколько секунд.)
Поддержка АОН.
Управление этой услугой производит IMS-ядро, реализацию выполняют MPN и IMS-ядро совместно. Если у абонента активизирована данная услуга, при входящем к нему вызове на его телефонном аппарате будет отображен номер вызывающего абонента.
Ожидание и удержание вызова с уведомлением о поступлении нового вызова
Управление этой услугой производит IMS-ядро, реализацию выполняют MPN и IMS-ядро совместно. Если у абонента активизирована данная услуга, при входящем к нему вызове, когда он занят и удерживает собеседника, IMS-ядро не разрушит эту связь, а направит новое сообщение INVITE на MPN. После получения этого сообщения MPN выдаст абоненту тональный сигнал, уведомляющий о приходе второго вызова.
Блокировка исходящих вызовов
Управление этой услугой и ее реализацию выполняет IMS-ядро. MPN направляет в сторону IMS-ядра коды заказа/отмены/проверки услуги. Если у абонента активизирована данная услуга, IMS-ядро не разрешает вызовы со стороны MPN от этого абонента.
Горячая линия
Управление этой услугой производит IMS-ядро, но реализацию выполняет MPN. MPN направляет в сторону IMS-ядра коды заказа/отмены/проверки услуги. Со стороны IMS-ядра, MPN получает сообщение NOTIFY, содержащее информацию о данной услуге: …телефонный номер, на который требуется сделать вызов, и таймаут для формирования вызова. Если у абонента заказана данная услуга, то после подъема трубки и получения информации АОН, MPN автоматически отправит вызов на указанный номер сразу после заданного таймаута.
