Типовой сценарий сигнального обмена при исходящей связи от аналогового абонента
Рисунок 5‑68
5.3.2.Модуль mpn.Mvc
MPN.MVC обеспечивает замену входящих шнуровых комплектов (ВШК, ВШК‑М). Основная задача MPN.MVC:
преобразование управляющих сигналов и пользовательской информации из цифрового формата в аналоговый.
При обеспечении входящей связи к абонентам, MPN.MVC подключается к входам ступени CD, используя пятипроводный интерфейс.
Для передачи адресной информации из MPN.MVC в маркеры ступеней CD используется многочастотный код «2 из 6» методом «импульсный челнок».
Функциональное назначение проводов пятипроводного интерфейса вшк - mpn.Mvc
Наименование |
Назначение |
a |
Разговорные провода для соединения с телефонным аппаратом |
b |
|
c |
Провод подтверждения занятия |
d |
Провода занятия |
k |
Готовность |
MPN.MVC, при получении от маркера многочастотного сигнала №7 (отсутствие соединительных путей), производит повторный поиск соединительного пути. Модуль MPN.MVC работает под управлением модуля MPN.ITG, обеспечивает сохранение межстативных связей. Программно-аппаратное обеспечение MPN.MVC идентично для АТСК и АТСКУ (тип станции задается в ПО и конфигурируется при установке медиатора), содержит генератор вызывных сигналов, заменяет статив ВШК (один модуль емкостью 32 ВШК).
Типовой сценарий сигнального обмена при входящем соединении к абоненту АТСК
Рисунок 5‑69
5.3.3.Модуль MPN.MTC
Обеспечивает подключение двухпроводных абонентских линий от аналоговых таксофонных аппаратов.
Один статив ИШКТ заменяется одним модулем MPN.MTC, емкостью 40 таксофонных комплектов. При этом схемы закрепления тысячных групп за стативами сохраняются.
5.3.4.Модуль MPN.ITG
К модулям MPN.ITG подключаются модули MPN.MIC/MVC/MTC и цифровые тракты от УАТС/ПС.
MPN.ITG обеспечивает:
управление модулями MPN.MVC и MPN.MIC через тракты Е1;
преобразование речевых сигналов TDM (64 кбит/с) с использованием кодеков G.711, G.723, G.729 в пакеты RTP IP-потока и преобразование сигнальной информации внутрисистемного протокола и, получаемой от УАТС/ПС, в сообщения SIP;
передачу факсов по сети NGN с помощью протокола Т.38.
Генератор тональных сигналов находится в MPN.ITG. Так как вызовы устанавливаются через ядро IMS (в том числе, и внутристанционные) возможна значительная задержка начала трансляции КПВ.
Для взаимодействия с MPN.Core с(?) MPN.ITG использует интерфейс Fast Ethernet (100Base-T).
Программное обеспечение MPN.ITG имеет необходимую систему диагностики, предупреждения и автоматического исправления нештатных ситуаций. Мониторинг и управление MPN.ITG производится с помощью модулей MPN.ARM и MPN.PUMA. Доступ к MPN.ITG осуществляется через общую локальную сеть.
Модули MPN.ITG устанавливают в стандартную 19’’ стойку подсистемы MPN.Core. MPN.ITG работает от стандартного электропитания станционной сети 60 В постоянного тока.

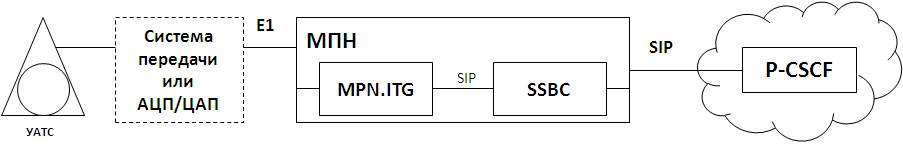

Схема включения УАТС в MPN
Рисунок 5‑70
К mpn.Itg от уатс/пс могут подключаться тракты е1 со следующими системами сигнализации:
2ВСК (Имп.челнок, Дек.код., АОН);
R2;
EDSS1 (PRI);
ОКС7.
МПН позволяет осуществлять переконфигурировать программное обеспечение модулей MPN.ITG и измененять пользуемый на направлении типа сигнализации.
Каждый модуль MPN.ITG поддерживает подключение до 14 трактов Е1 при 120 одновременных вызовах.
Возможно организовать независимые пучки СЛ для соединения, каждого типа как в одном тракте, так и в нескольких трактах Е1.
Для подключения аналоговых УАТС требуется применение модулей АЦП/ЦАП.
MPN.ITG может одновременно использоваться, как для подключения УАТС/ПС, так и для подключения модулей MPN.MIC/MVC.
Для соединения УАТС с IMS-ядром, формируется отдельный пучок IP-каналов, отличный от пучка 720 речевых каналов для 10 000 абонентов АТС.
Для получения информации АОН, МПН запрашивает информацию о номере вызывающего абонента у УАТС и проверяет соответствие полученной информации диапазону номеров, присвоенному данной УАТС (по умолчанию, самый младший?). (самый младший кто/что и из кого/чего?)
Информация АОН может быть запрошена с использованием двух различных алгоритмов:
АОН запрашивается для каждого вызова (используется на МПН);
АОН запрашивается только для междугородных вызовов.
Абоненты, подключенные к УАТС, не имеют возможности заказывать ДВО, предоставляемые IMS-ядром.
УАТС, подключаемые к MPN.ITG, делятся на корпоративных клиентов (КК) и Операторов связи (ОС). Для УАТС ОС при установлении соединения к сети с коммутацией каналов у SSBC используется прямое направление на КТШ (ТМУС/С4). Соединение от УАТС КК обслуживается через IMS-ядро.
На переходный период входящая связь от еще не модернизированных аналоговых АТС осуществляется через КТШ (ТМУС/С4), минуя IMS-ядро.

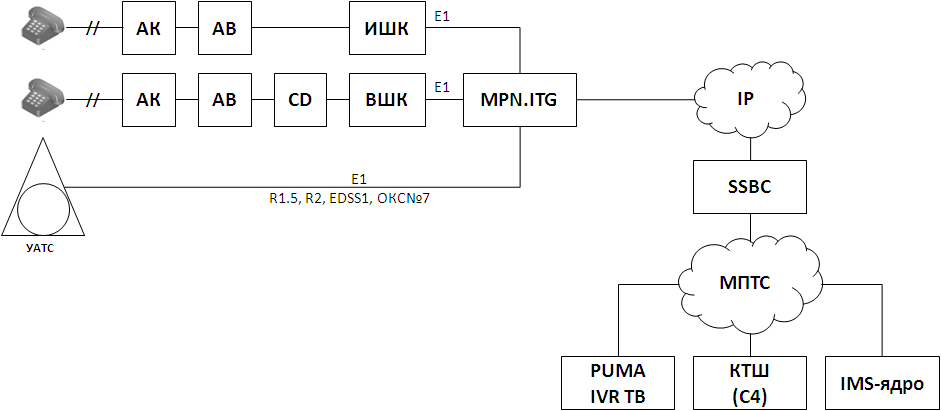

Подключение абонентов МПН к МПТС
Рисунок 5‑71
Типовой сценарий сигнального обмена при установлении исходящего соединения от абонента УПАТС (2ВСК, Имп. челнок)
Рисунок 5‑72
Типовой сценарий сигнального обмена при установлении исходящего соединения от абонента УПАТС (2ВСК, дек.код. АОН)
Рисунок 5‑73
Типовой сценарий сигнального обмена при установлении входящего соединения к абоненту УПАТС (2ВСК, дек.код. АОН)
Рисунок 5‑74
Взаимодействие между блоками при установлении внутристанционного соединения или соединения между абонентами двух различных медиаторов, подключенных к ядру IMS.
Рисунок 5‑75
5.3.5.Подсистема MPN.Core
Рисунок 5‑76
MPN.Core:
управляет элементами МПН;
взаимодействует с IMS-ядром;
осуществляет маршрутизирует вызовы;
преобразует адресную информацию (например, удаляет префикс выхода «8», и добавляет комбинацию «+7»);
обеспечивает пользовательский интерфейс (для управления МПН, мониторинга состояния элементов МПН и отображения статистической информации).
MPN.Core включает в себя:
два модуля управления SSBC;
один модуль технического обслуживания OMS;
два Ethernet коммутатора.
К MPN.Core подключаются все остальные модули медиатора:
MPN.ITG – до 16 шт.
MPN.MIC через MPN.ITG – до 40 шт.
MPN.MVC через MPN.ITG – до 20 шт.
Для выполнения приказа №117 Минкомсвязи России об утверждении Требований к оказанию услуг связи в части установления формата набора номера для выбора Оператора связи, оказывающего услуги междугородной и международной телефонной связи при автоматическом способе установления телефонного соединения, SSBC может преобразовывать категории абонентов Ка в двухзначный формат.
MPN.Core осуществляет предусматривает следующие аварийные сигналы: А (авария, используется два провода), АС (абонентская сигнализация, по одному проводу), ТС (по одному проводу).
Два Ethernet-коммутатора обеспечивают взаимосвязь элементов МПН между собой.
Все модули MPN.Core устанавливаются в стандартную 19" стойку.
Питание модулей осуществляется от стандартного электропитания станционной сети 60 В постоянного тока.
Для подключения к сети NGN медиатор использует два медных интерфейса Gigabit Ethernet, которые могут быть заменены на оптические. Каждый из интерфейсов принадлежит одному из двух модулей SSBC, работающих в режиме разделения нагрузки.
С внешними устройствами МПН взаимодействует через IP-сеть с использованием протоколов сигнализации SIP. Речевая информация по сети NGN передается по протоколу RTP. Для подключения к сети NGN медиатору необходим пул из трех IP-адресов.
