1.7. Европейский рынок средств электромагнитной совместимости
Объем реализации продукции [1] на западноевропейском рынке (страны европейского Содружества и Европейского Экономического Сообщества), связанной с электромагнитной совместимостью, в 1989 г. составил 380 миллионов долларов и увеличился к 1994 г. до 780 миллионов долларов (это сответствует ежегодному приросту в 15%) благодаря открытости рынка и введению основных рекомендаций по электромагнитной совместимости в действие.
Процентное распределение объема торговли по отдельным странам и десяти важнейшим категориям продукции, а также по основным областям использования продукции представлено на рис. 1.17…1.19. В основном такие же распределения сохранятся и далее; лишь в авиации, космонавтике и военной области ожидается процентное снижение.

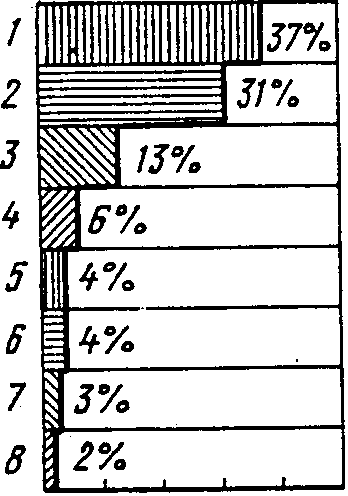

0 10 20 30 40 % Р и с.1.17. Распределение рынка товаров по странам Европы, связанных с электромагнитной совместимостью: 1 – ФРГ; 2 – Великобритания; 3 – Франция; 4 –Швейцария; 5 – Италия; 6 – страны Бенилюкса; 7 – скандинавские страны; 8 – остальные страны |
0 10 20 30 40 % Р и с. 1.18. Распределение рынка по 10 важнейшим категориям продукции: 1 – фильтры и другие помехозащитные средства; 2 – экранированные кабины и помещения; 3 – проводящие покрытия; 4 – испытательные приборы; 5 – градуировочные, калибровочные приборы; 6 – проводящие уплотнения; 7 – проводящие полимеры; 8 – соединительные разъемы; 9 – служба, связанная с совместимостью; 10 – проводящие наполнители |

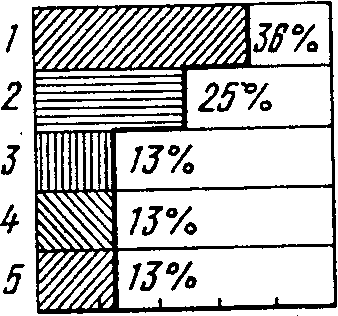

0 10 20 30 40 % Р и с. 1.19. Распределение рынка по важнейшим отраслям: 1 – авиационно-космическая и военная техника, 2 – электронная и вычислительная техника; 3 – промышленность, медицина; 4 – автотранспорт, бытовая техника; 5 – гражданская связь |
Территориальное распределение, как, например, показано на рис.1.17, является отображением уровня индустриального развития стран, одновременно и показателем развития работ в этих странах по нормированию электромагнитной совместимости.
Поставщиками продукции на западноевропейском рынке являются примерно 270 местных фирм – производителей, а также около 400 сбытовых обществ.
1.8. Цели и основное содержание работ в области электромагнитной совместимости
Комплексная цель рациональных работ по электромагнитной совместимости биологических существ (людей), технических устройств, систем, средств автоматизации состоит в том, чтобы устранить возможные недостатки, обусловленные электромагнитной несовместимостью, путем организованного применения технически реальных мер при оправданных затратах, достичь удовлетворительной совместимости, возможности измерения степени совместимости и испытания на совместимость и тем самым гарантировать объективное сравнение вариантов.
Принципиальными мероприятиями по повышению электромагнитной совместимости могут быть:
подавление возникновения помех путем воздействия на источник помех;
подавление или ослабление помех в тракте распространения;
повышение помехозащищенности и устойчивости путем осуществления мероприятий, влияющих на условия проникновения помехи и интенсивность воздействия проникшей помехи;
разделение во времени режимов появления помехи и функционирования чувствительного элемента.
Практически используют эти возможности отдельно или комплексно.
Технически реализуемы различные мероприятия: схемные, конструкторские, соответствующее математическое обеспечение, экономические, а также организационные.
