Искажения сигнала, вызванные переходной цепочкой
Схема АД с переходной цепочкой RC приведена на рис. 4.
Рис. 4.- амплитудный детектор с переходной
Цепочкой
Пусть на вход детектора поступает однотональное колебание
(23)
Для простоты, положим коэффициент передачи детектора равным единице.
При отключенной переходной цепочке напряжение UД на нагрузке детектора содержит две составляющие: постоянную U==U0 и низкочастотную с амплитудой UΩ =mU0 в соответствии с рис. 5, а.
В приёмниках AM сигналов используется низкочастотная составляющая напряжения UД. Постоянная времени переходной цепочки τ=RC выбирается достаточно большой, во много раз превышающей период модулирующего колебания. Поэтому на конденсаторе С выделяется постоянная составляющая напряжения, а на резисторе R - низкочастотная.
Конденсатор С становится источником постоянного напряжения. От этого источника по цепи левая обкладка конденсатора С → RН → R → правая обкладка конденсатора С протекает ток смещения
(24)
А Б

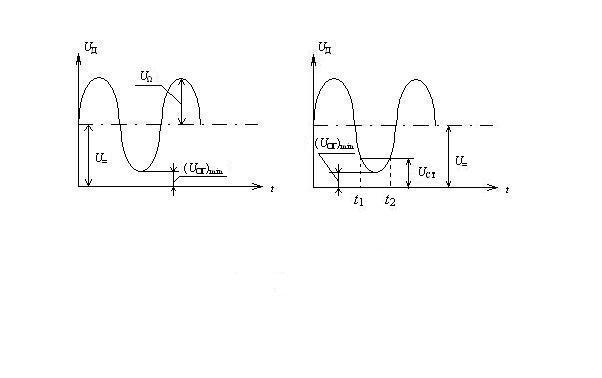

Рис. 5. К оценке нелинейных искажений сигнала,
вызванных переходной цепочкой: а - сигнал при отсутствии искажений;
б - сигнал с искажениями
Ток смещения ICM создает на сопротивлении RH напряжение смещения UСМ (рис. 5, б).
(25)
Когда огибающая напряжения на входе детектора становится меньше напряжения UСМ (интервал времени [t1÷t2] на рис. 5,б), диод запирается, и напряжение на нагрузке становится равным UCM. При этом форма выходного напряжения детектора изменяется (сплошная кривая на рис. 5, б).
Для устранения искажений сигнала необходимо выполнить условие
(26)
где (UОГ)min - минимальное значение огибающей входного сигнала детектора..
Учитывая, что
(27)
а также выражения (24), (25), неравенство (26) можно записать следующим образом:
(28)
Итак, сущность возникновения нелинейных искажений продетектированного сигнала, вызванных переходной цепочкой RC, состоит в том, что постоянное напряжение смещения, вызванное разрядом емкости С, закрывает диод АД на части периода модулирующего колебания, нарушая тем самым работу детектора.
2.5. Расчетное задание
2.5.1. Рассчитать и построить зависимость коэффициента передачи детектора от величины сопротивления нагрузки. Расчеты выполнить для детектора на идеальном и полупроводниковом диодах. При этом полагать сопротивление нагрузки детектора Кн равным 0; 5,1 кОм; 47 кОм; 240 кОм; Rн → ∞; крутизну вольт-амперной характеристики диода S = 10 мА/В; обратное сопротивление полупроводникового диода Rобр = 500 кОм.
2.5.2 Рассчитать и построить зависимость входного сопротивления детектора от величины сопротивления нагрузки. Расчеты произвести для случаев идеального и полупроводникового диода. Исходные данные для расчетов принять такими же, как в разделе 2.5.7.
2.5.3. Определить, будрт ли детектор инерционным, если:
- частота модулирующего колебания F = 1000 Гц;
- коэффициент модуляции входного сигнала т = 0,8,
- емкость нагрузки детектора Сн = 1000пФ;
- сопротивления нагрузки детектора Лн могут принимать значения 5,1 кОм; 47 кОм; 240 кОм.
2.5.4. Определить, при каких сопротивлениях нагрузки детектора будут отсутствовать нелинейные искажения сигнала, если частота модулирующего колебания F = 1000 кГц; коэффициент модуляции входного сигнала т = 0,8; сопротивление переходной цепочки R = 10 кОм.
