Домашняя контрольная работа № 2
Контрольная работа № 2 состоит из двух заданий №1 и № 2, выполняется на трёх листах миллиметровой бумаги и на 5 листах чертежной бумаги формата А4, А3, А2, А1.
Задание № 1
Лист № 1-1 «Эскиз детали простой формы» (формат А4 или A3)
Лист № 1-2 «Эскиз детали сложной формы» (формат А4 или A3)
Лист № 1-3 «Эскиз корпусной детали» (формат А4 или A3)
Лист № 1-4 «Рабочий чертёж сборочной единицы» (формат A2 или А1)
Лист № 1-5 «Спецификация»
Все листы выполняются карандашом, должны иметь рамку и основную надпись. Пример выполнения основной надписи приведен на рисунке 1, контрольная работа № 1.
Содержание листов
Задание №1 состоит из нескольких отдельных листов, представляющих собой эскизы деталей изделия выполненные от руки на глаз, на бумаге в клетку или миллиметровой бумаге и чертёж сборочной единицы выполненный на чертёжной бумаге на формате А2 или А1.
Методические указания к выполнению листов № 1-1, №1-2, №1-3
Изделие для выполнения эскизов и сборочного чертежа следует подобрать на производстве или учебно-консультационном пункте. По объему изделие должно состоять как минимум из 3…4 деталей, исключая стандартные изделия, которые не эскизируются. Рекомендуемые изделия: клапаны, краны, подшипники, тиски, домкраты, насосы, муфты, приспособления для сверления отверстий, фрезерования, зажима деталей.
Образцы листов № 1-1, № 1-2, № 1-3 даны на рисунках 11, 12, 13 .Изделие «Съёмник» состоит из разъемных деталей и неразъемной сборочной единицы. Эскизы деталей показаны на рисунках 11, 12, 13. Спецификация на все изделие приведена на рисунке 16.
Определив название, назначение изделия и взаимодействие отдельных его частей, следует разобрать его по деталям. При этом следует записывать порядок разбора изделия, так как собирать изделие придется в обратном порядке. Изделие может содержать неразъемные сборочные единицы и в этом случае нужно, определив их назначение, выполнять отдельно эскиз сборочной единицы со спецификацией на одном листе. Особое внимание следует уделять характеру соединения деталей и сборочных единиц.
Определив название и назначение каждой детали, выполнить на каждую из них, исключая стандартные, эскизы. О выполнении эскиза см. указания к листам № 3 и № 4 (контрольная работа №1). Если изделие содержит несколько одинаковых деталей, то эскиз выполняют только на одну из них. При составлении эскизов обратить внимание на номинальные размеры сопрягаемых поверхностей, которые должны быть одинаковыми. Обработка сопрягаемых поверхностей должна быть одинакова.
Рисунок 11-Образец выполнения листа № 1-1

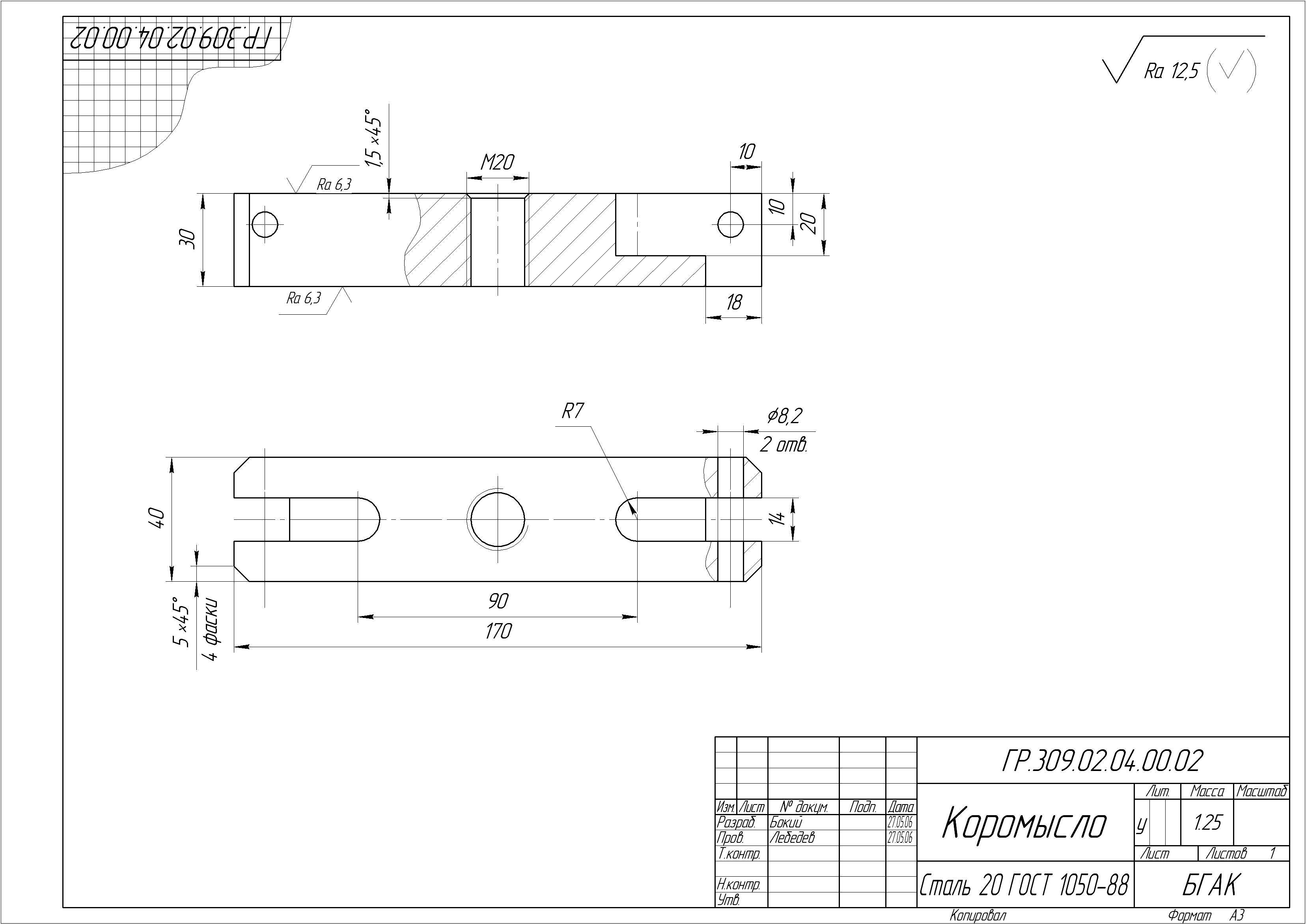

Рисунок 12-Образец выполнения листа № 1-2
Рисунок 13-Образец выполнения листа № 1-3
Лист №1- 4 Содержание листа
По ранее выполненным эскизам начертить сборочный чертеж изделия или сборочной единицы.
Методические указания
Образец листа № 1-4 приведен на рисунке 14. Формат выбирается самостоятельно (A2 или А1) в зависимости от количества изображений. Выполнив и проверив все эскизы, можно собрать изделие и приступить к выполнению сборочного чертежа.
Необходимо решить вопрос о количестве видов, разрезах, сечениях, дополнительных и местных видах, чтобы полностью отразить устройство сборочной единицы, показать способы соединения деталей между собой, их взаимодействие.
Порядок выполнения сборочного чертежа соответствует процессу сборки изделия. Начинают с основной наиболее крупной детали. Контуры детали, закрытые вновь вычерченной деталью, с чертежа тут же удаляют. Сопрягаемые поверхности изображают одной линией, характер соединений выявляют разрезом. При разрезе каждая деталь имеет самостоятельную штриховку. Это достигается путем изменения направления штриховки и расстояния между штрихами. При резьбовых соединениях линии внутреннего и наружных диаметров соединительных деталей взаимно переходят друг в друга.
Рисунок 14-Образец выполнения листа № 1-4

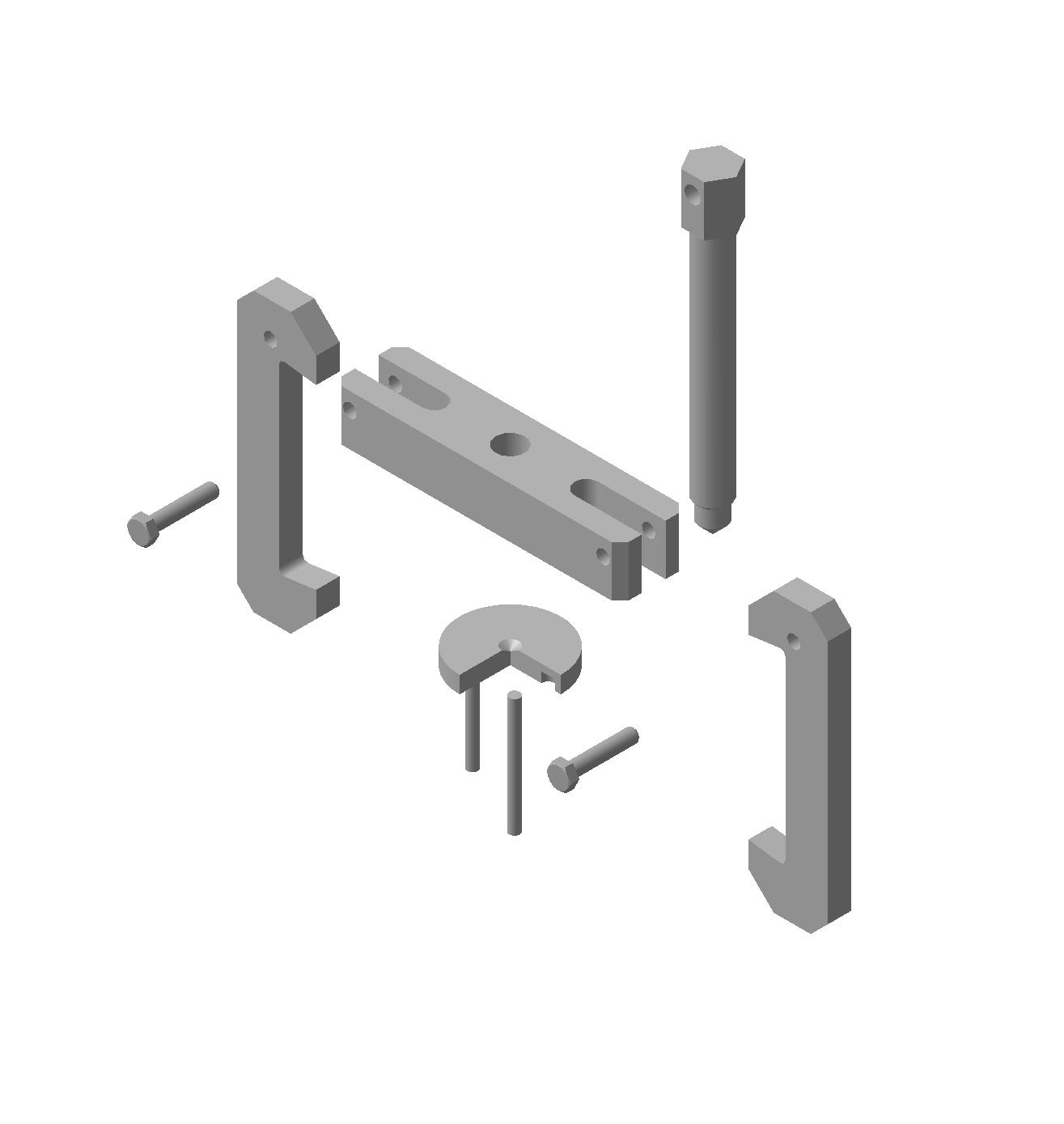

Рисунок 15-Съёмник

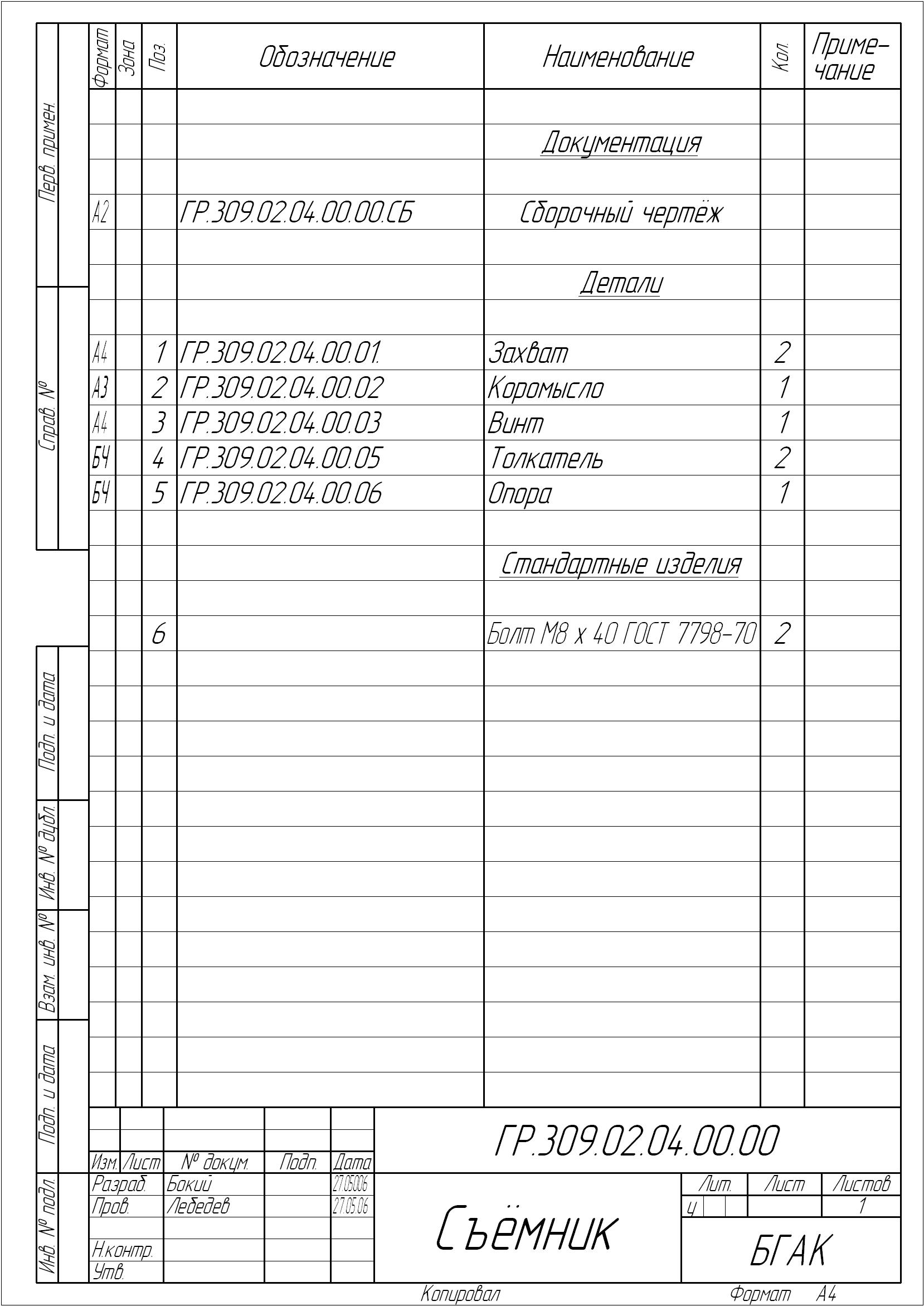

Рисунок 16-Спецификация
