Лист № 2 Содержание листа
На листе № 2 выполняется комплексный чертеж детали. Нужно вычертить третий вид по двум данным. Деталь должна быть вычерчена в трех видах с применением разрезов и нанесением необходимых размеров.
Порядок выполнения листа
Образец выполнения листа № 2 показан на рисунке 3. Варианты задания выбирают по рисунку 4, стр.9-11. Чертеж выполняется на листе формата A3.

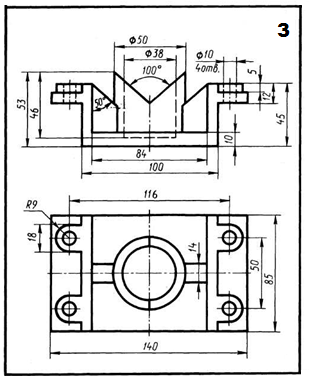

Рисунок 3-Образец листа № 2
Приступайте к выполнению листа в следующем порядке: выберите масштаб, сделайте разметку листа, определите место для трех проекций; перечертите данные две проекции модели, постройте третью проекцию, выполните необходимые разрезы, нанесите размеры; проверьте правильность выполнения чертежа; уберите лишние линии и обведите чертеж, заполните основную надпись.
Варианты задания к листу №2
Рисунок 4
Рисунок 4 (продолжение)
Рисунок 4 (продолжение)
ЛИСТ № 3
Содержание листа
На листе № 3 выполняется эскиз детали с резьбой с применением простого разреза и техническим рисунком, выполняемого от руки.
Цель задания
Изучить правила и приемы составления эскизов, развить навыки чтения чертежа, практически применять правила выполнения разрезов, нанесения размеров, обозначений материалов, изображения и обозначения резьбы.
Порядок выполнения листа
Образец выполнения листа № 3 показан на рисунке 5. На листе № 3 выполняется эскиз детали средней сложности. Деталь должна быть пустотелой с элементом резьбы, например, штуцер, тройник, крышка, корпус вентиль, фланец, втулка. Деталь следует подбирать на производстве, в быту, на учебно-консультационном пункте. Перечерчивать детали из методических указаний или из учебников запрещается. Эскиз выполняется на тетрадном листе в клетку или миллиметровой бумаге формата A3 карандашом (клетчатые листы удобно брать из середины тетради для склеивания до нужного формата). Лист № 3, как и все последующие листы, должен иметь рамку и основную надпись по форме рисунок 1.
Рисунок 5-Образец листа № 3
ЛИСТ № 4
Содержание листа
На листе № 4 выполняется эскиз детали с применением сложного разреза.
Цель задания
Закрепить навыки по выполнению эскизов; изучить правила выполнения сложных разрезов.
Порядок выполнения листа
Образец листа № 4 приведен на рисунке 8. Задание выполняют на тетрадном листе в клетку или миллиметровой бумаге формата A3. На производстве или учебно-консультационном пункте следует выбрать деталь такой формы, чтобы требовалось изображение с применением сложного разреза. Такими деталями могут быть крышки, корпуса, плиты, кронштейны и т.п. На рисунке 6 и 7 показаны две детали. Для изображения первой (рисунок 6) необходимо применить сложный ломаный разрез, а для изображения второй (рисунок 7) -сложный ступенчатый.
Выбранная деталь должна иметь резьбовую поверхность, тонкие стенки типа ребер жесткости спиц, ушек и т.п. Секущие плоскости следует направить через указанный элемент, так как попадая в продольное сечение, эти элементы показываются не заштрихованными на ортогональных проекциях.
|
|
Рисунок 6 - Примерные образцы деталей для эскиза листа № 4 - крышка
|
|
Рисунок 7-Примерные образцы деталей для эскиза листа № 4– кронштейн
Для того, чтобы успешно выполнить эскиз детали со сложным разрезом, необходимо знать правила выполнения сложных разрезов. Сложные разрезы образуются от пересечения предмета двумя или более секущими плоскостями.
Сложные разрезы делят на два вида: ступенчатые и ломанные.
Ступенчатыми называются разрезы, образованные параллельными секущими плоскостями. На рисунке 7 деталь рассечена тремя секущими плоскостями, параллельными фронтальной плоскости проекций. При образовании разреза все три плоскости совмещены в одну фронтальную плоскость. Контурные линии раздела сечений не обозначаются.
Рисунок 8 - Образец листа № 4
ЛИСТ № 5
Содержание листа
На листе формата A3 или А2 (в зависимости от выбранного масштаба изображения соединения) выполняются сборочные чертежи резьбового соединения: болтовое и упрощенное изображение болтового соединения.
Цель задания
Изучить правила выполнения сборочных чертежей, оформление сборочных чертежей; правила выполнения резьбовых соединений и вычерчивание их упрощенно по ГОСТ 2.315-68.
Порядок выполнения листа
Образец выполнения листа № 5 см. на рисунке 9, варианты задания для болтового соединения приведены в таблице 4. Подсчитав в соответствии со своим вариантом габаритные размеры всех изображений, следует продумать композицию листа.
Таблица 4
№ вар. |
d, мм |
n |
m |
c |
1 |
16 |
25 |
50 |
2,0 |
2 |
30 |
20 |
30 |
2,5 |
3 |
16 |
25 |
50 |
2,0 |
4 |
20 |
30 |
25 |
2,5 |
5 |
20 |
18 |
30 |
2,5 |
6 |
16 |
25 |
50 |
2,0 |
7 |
24 |
24 |
30 |
2,5 |
8 |
24 |
16 |
40 |
2,5 |
9 |
20 |
15 |
35 |
2,5 |
10 |
24 |
20 |
40 |
2,5 |
Пользуясь приведенными условными соотношениями, построить изображения соединения деталей болтом.
Размер L подобрать по ГОСТ 7798—70 так, чтобы обеспечить указанное значение К.
При диаметре болта d<20 мм построения выполнять в М 2:1, а при d >24мм — в M l:1.
Таблица 5 - Условные соотношения
d1 = 0,85d |
D = 2d |
H = 0,8d |
h = 0,7d |
Dш=2,2d |
s = 0,l5d |
A= l,l d |
l=2d + 2p |
R=1,5d |
R1 = d |
R2=0,1d |
K = (3…4) p или К=0,3d |
b=3d |
где р – шаг резьбы.
Рисунок 9-Образец выполнения листа № 5
ЛИСТ № 6
Содержание листа
На листе формата A3 или А2 выполняются сборочные чертежи резьбового соединения: шпилечное и упрощенное изображение шпилечного соединения.
Цель задания:
Изучить правила выполнения сборочных чертежей, оформление сборочных чертежей; правила выполнения резьбовых соединений и вычерчивание их упрощенно по ГОСТ 2.315-68.
Порядок выполнения листа
Образец выполнения листа № 6 шпилечное соединения см. на рисунке 10, варианты задания для шпилечного соединения приведены в таблице 6. Подсчитав в соответствии со своим вариантом габаритные размеры всех изображений, следует продумать композицию листа.
Таблица 6
№ вар. |
d,мм |
n |
m |
c |
1 |
20 |
38 |
50 |
2,5 |
2 |
20 |
20 |
56 |
2,5 |
3 |
16 |
45 |
55 |
2,0 |
4 |
30 |
35 |
80 |
2,5 |
5 |
20 |
28 |
50 |
2,5 |
6 |
20 |
25 |
50 |
2,5 |
7 |
24 |
24 |
70 |
2,5 |
8 |
30 |
30 |
70 |
2,5 |
9 |
20 |
25 |
50 |
2,5 |
10 |
16 |
22 |
48 |
2,0 |
Пользуясь приведенными условными соотношениями, построить изображения шпилькой.
Размер L подобрать по ГОСТ 7798—70 так, чтобы обеспечить указанное значение К.
При диаметре шпильки d<20 мм построения выполнять в М 2:1, а при d >24мм — в M l:1.
Таблица 7 - Условные соотношения
d1 = 0,85d |
D = 2d |
H = 0,8d |
Dш=2,2d |
s = 0,l5d |
A= l,l d |
l0=2d+2p |
R=1,5d |
R1 = d |
K =(3…4)p или К=0,3d |
l1=d |
L=d + 2p |
L1=l1+0,5d |
b=3d |
Рисунок 10-Образец выполнения листа № 6
