3.2Вывод:

В данном случае передача информации осуществляется инвертированием части элементов в периоде ПСП. Отрезок ПСП, используемый для передачи информации занимает фиксированное положение в пределах периода ПСП. При использовании М-последовательности он, как правило, располагается непосредственно за комбинацией, состоящей из n-единиц, которая служит синхромаркером для выделения сигнала начала информации посылки.

М-последовательность:

Исследование АКФ и ВКФ:

АКФ- сигнал умножается сам на свою копию, смещённую во времени.

В данном случае характеристика дискриминатора определяется не АКФ ПСП, а ВКФ ПСП и совмещённого сигнала:

и является нормированной периодической функцией взаимной корреляции совмещённого сигнала Y(t) (представляет собой ПСП, промодулированную передаваемой информацией) и опорной ПСП x(t). Поэтому помимо основных пиков ВКФ имеет и большое количество боковых выбросов. Если в предыдущей работе, когда инвертировали целый период ПСП, ВКФ являлась просто перевёрнутой копией АКФ, т.к. общий состав последовательности не менялся, то здесь ‘состав’ совмещённого сигнала другой, т.к. меняем часть последовательности.

Рабочий участок дискриминационной характеристики определяется в основном значениями функции взаимной корреляции при нулевом сдвиге .

Если для передачи информации используется участок ПСП, содержащий J-элементов получим:

Отсюда следует, что величина пика функции взаимной корреляции В(0) уменьшается прямо пропорционально количеству элементов ПСП, используемых для передачи информации. Это в свою очередь приводит к уменьшению крутизны рабочего участка дискриминационной характеристики.

Исследование спектра:

Спектр последовательности для передачи нуля имеет чёткий график и огибающую, а вот спектр последовательности для передачи единицы имеет разбросанные спектральные составляющие. Это происходит потому, что для вычисления спектра надо воспользоваться преобразованиями Фурье :

Из этих выражений следует, что для получения спектра надо найти АКФ (для спектр последовательности для передачи нуля) и ВКФ (для спектр последовательности для передачи единицы). АКФ имеет правильный вид, а вот ВКФ нет. Следовательно спектр последовательности для передачи единицы не будет иметь огибающую и красивый линейчатый спектр.

Усредненный спектр рассчитывается следующим образом: считается АКФ всего передаваемого видеосигнала и с ним складывается такая же М-последовательность, далее считается ВКФ, и она интегрируется, в результате получаем усреднённый спектр. В нашем случае усреднённый спектр имеет прекрасный спектр. Это хорошо характеризует метод инвертирования части последовательности.

Исследование дискриминационной характеристики:

Дискриминационная характеристика помимо основного перепада имеет ещё некоторое количество боковых составляющих.

Величина пика функции взаимной корреляции В(0) уменьшается прямо пропорционально количеству элементов ПСП, используемых для передачи информации. Это в свою очередь приводит к уменьшению крутизны рабочего участка дискриминационной характеристики.

Это плата за более хорошее качество передачи информации.

Таким образом, при методе инвертировании части последовательности процесс передачи информации заметно сказывается на качестве работы измерительного канала, при приближении количества элементов, используемых для передачи информации к половине общего числа элементов в периоде ПСП, ССЗ теряет способность автосопровождения совмещённого сигнала по времени прихода. Казалось бы, чтобы увеличить помехоустойчивость надо увеличить количество элементов, но от этого дискриминационная характеристика снижается (напряжение) и генератор перестаёт гонять ПСП, следить за задержкой. Это оказывает существенное влияние на подстройку опорной ПСП.

Для того чтобы процесс передачи информации не оказывал существенного влияния на работу ССЗ на практике количество информационных элементов ПСП, предназначенных для передачи информации выбирают не большим (J<(0,1…0,15)L) порядка 10%-15% от общего числа элементов в периоде.

По проведённому эксперименту можно сделать некоторые выводы:

ВКФ уже вообще не имеет пиков, а только боковые выбросы, которые очень большие. Усреднённый спектр идёт с наложениями, а дискриминационная характеристика вообще не имеет основного перепада и имеет вид “пилы”. Это происходит потому, что процесс передачи информации оказывает существенное влияние на работу ССЗ. Количество элементов, используемых для передачи информации приблизилось к половине общего числа элементов в периоде ПСП, ССЗ теряет способность автосопровождения совмещённого сигнала по времени прихода.

4. Метод модуляции последовательности по задержке.

Информационный сигнал: 01111.

4.1 М-последовательности.

Х3+Х+1.

а). Задержка на 2 такта.

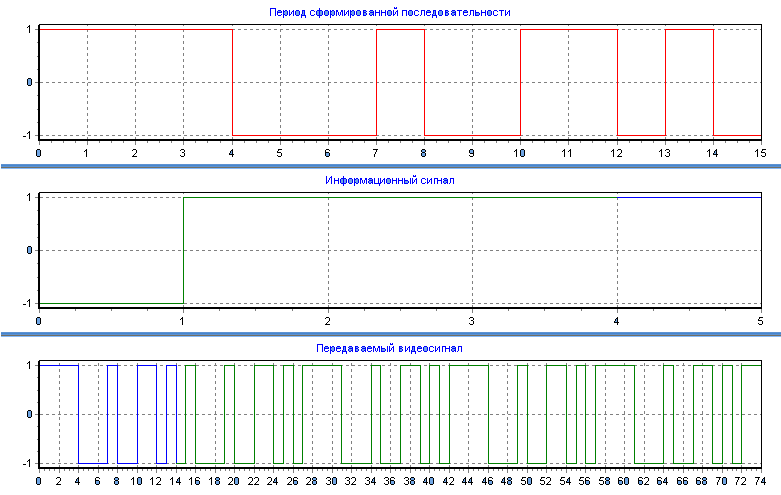

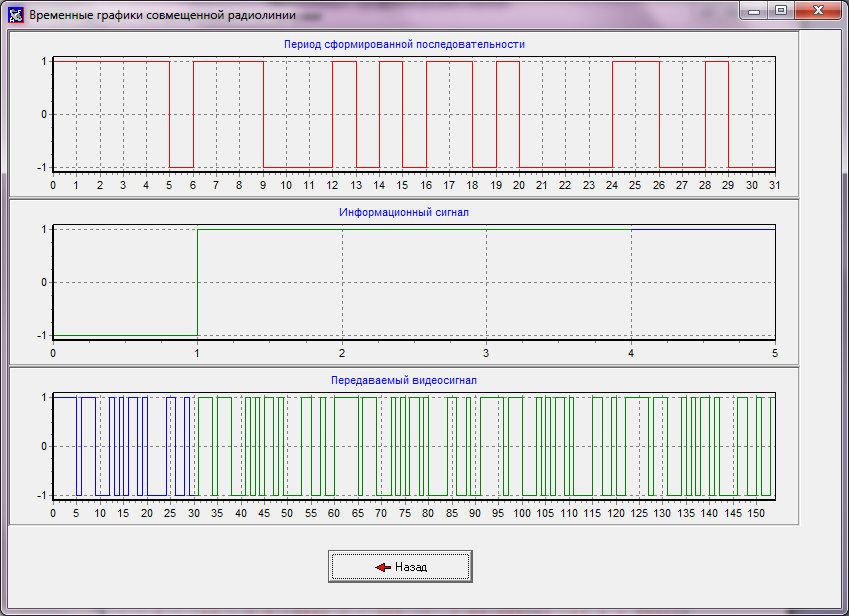

Временные график радиолинии:

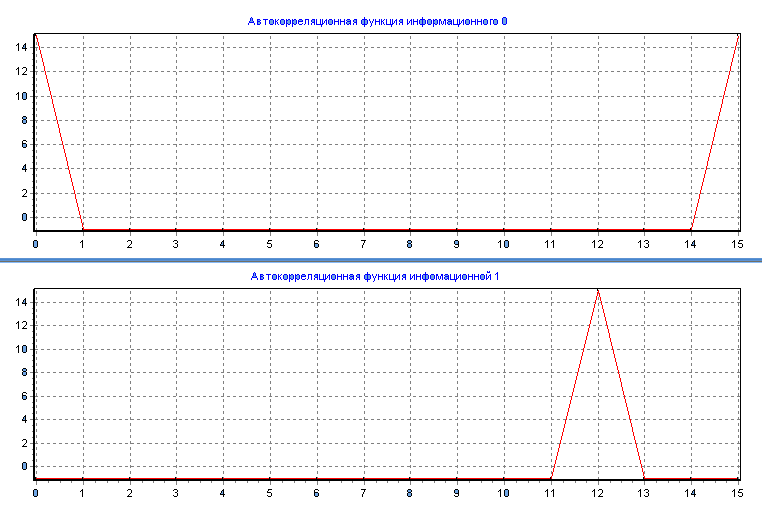

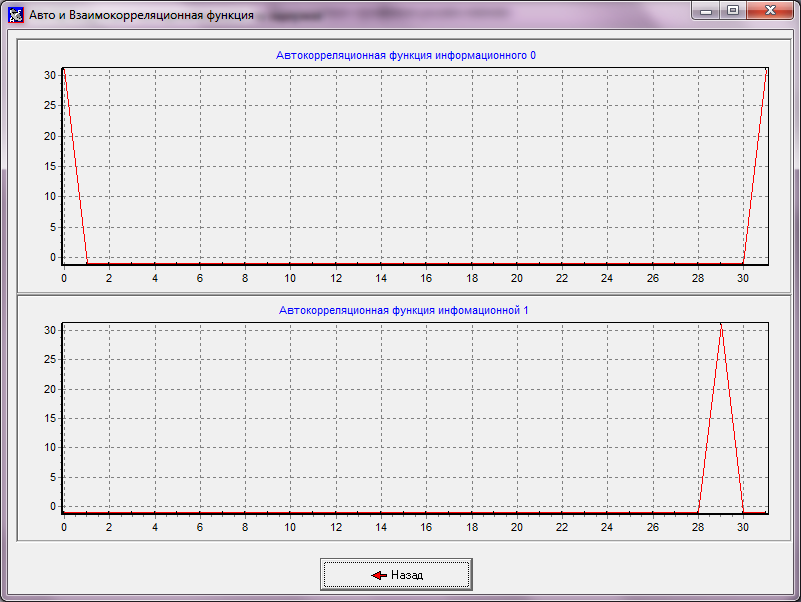

Авто и Взаимокорреляционная функция:

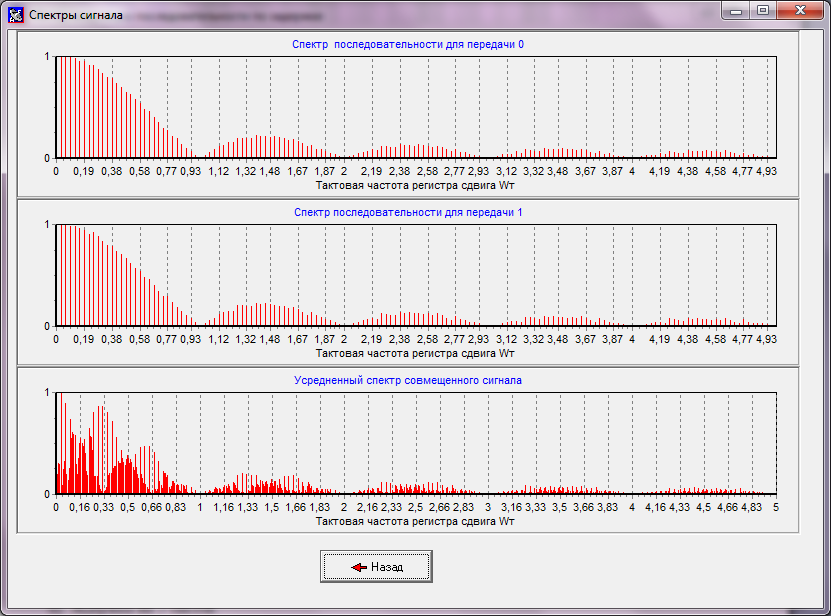

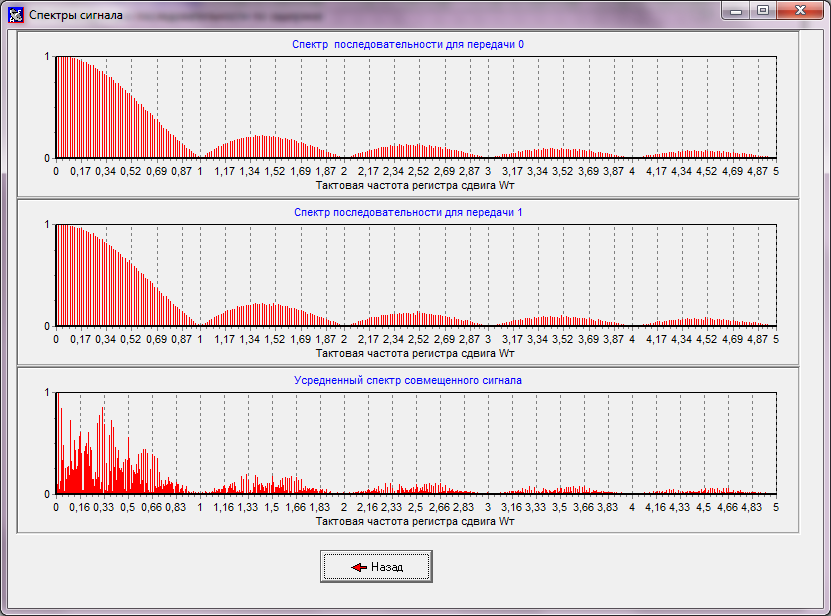

Спектр сигнала до и после совмещения радиолиний:

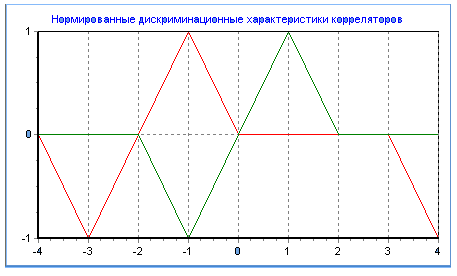

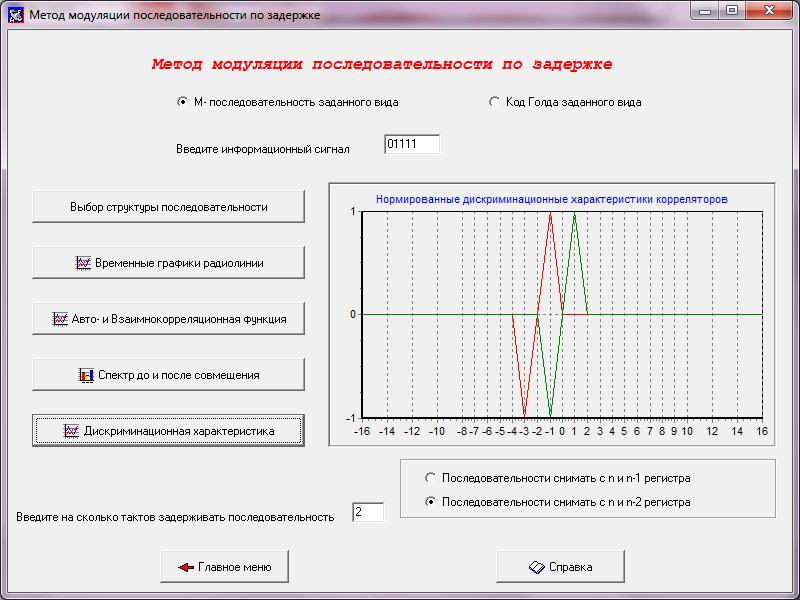

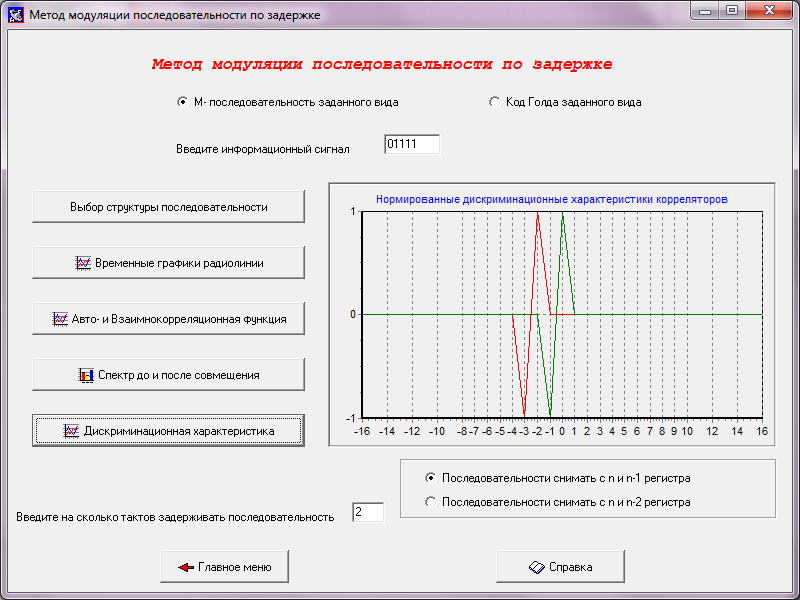

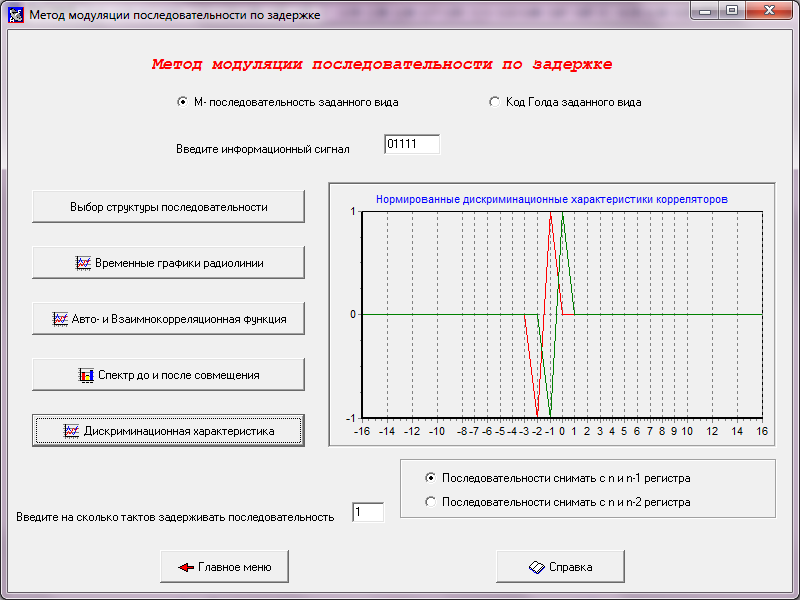

а) Дискриминационная характеристика корреляционного приемника с n и n-1 регистра

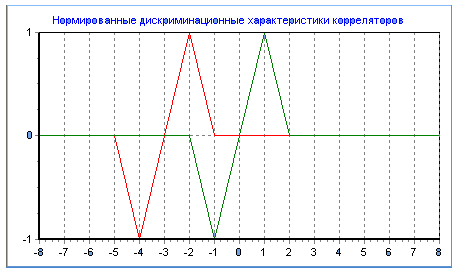

б) Дискриминационная характеристика корреляционного приемника с n и n-2 регистра

Х4+Х+1

а). Задержка на 3 такта.

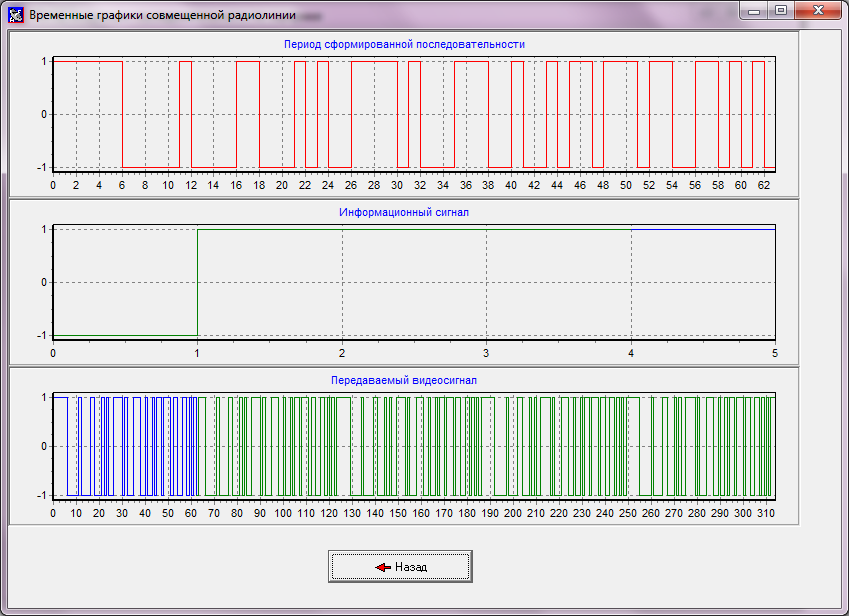

Временные графики радиолинии:

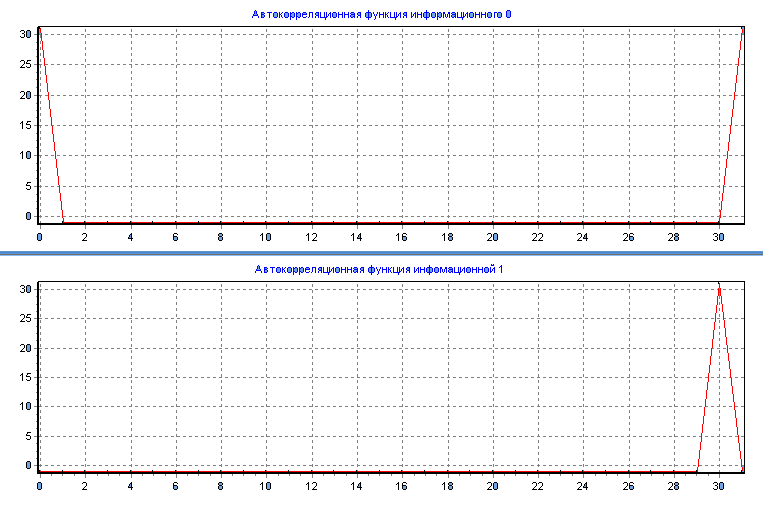

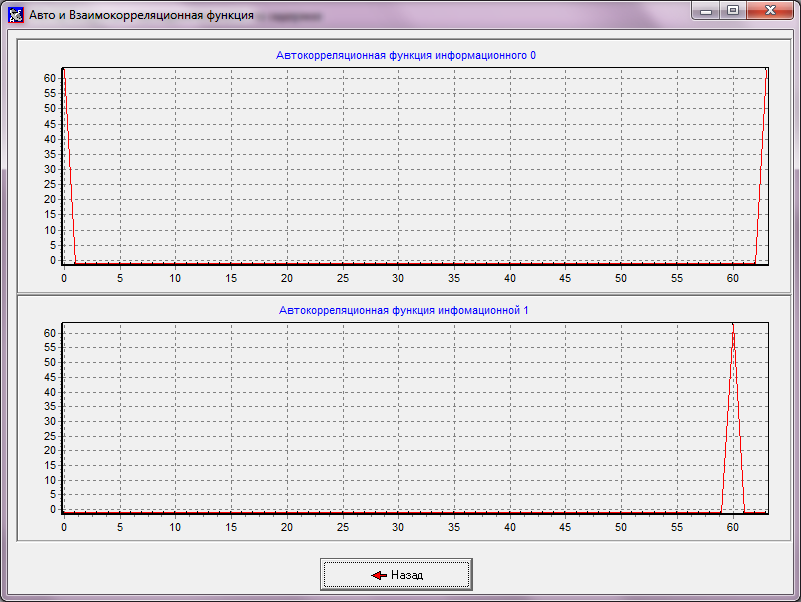

Авто и Взаимокорреляционная функция:

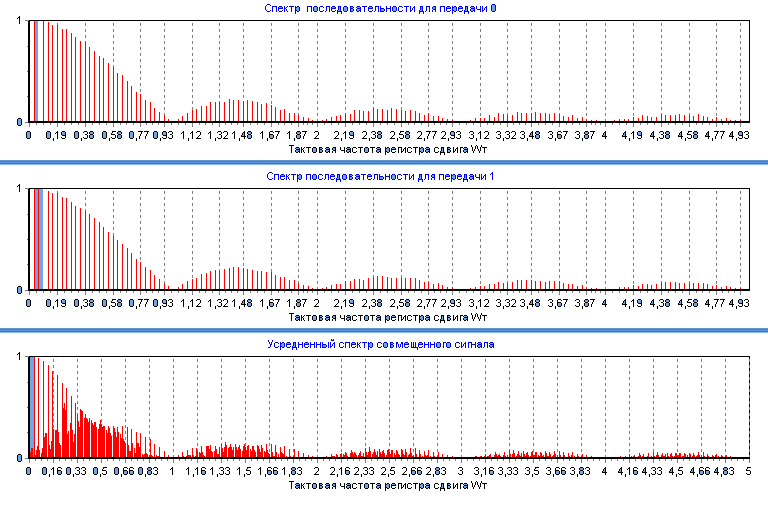

Спектр сигнала до и после совмещения:

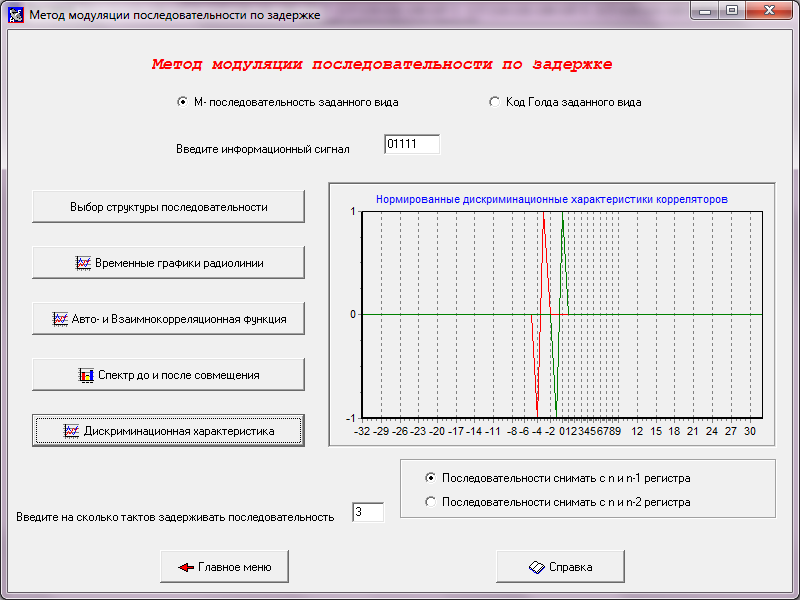

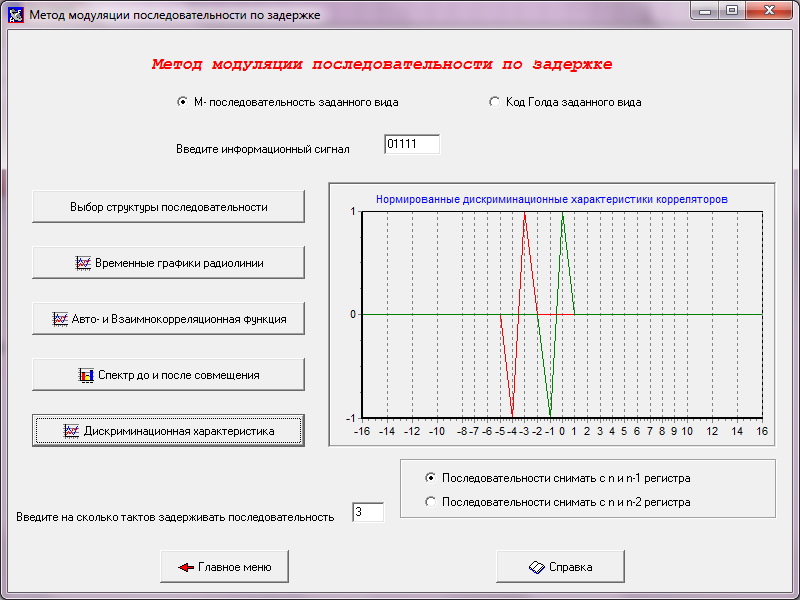

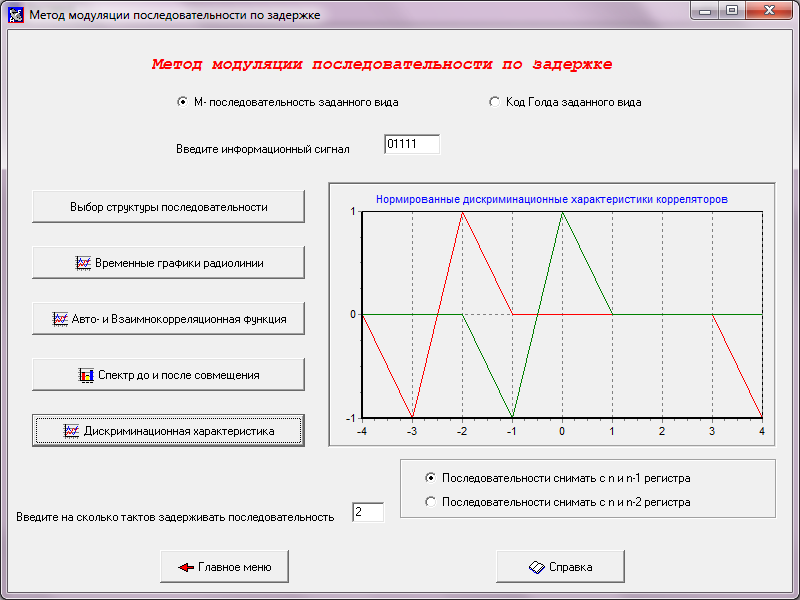

а) Дискриминационная характеристика корреляционного приемника с n и n-1 регистра

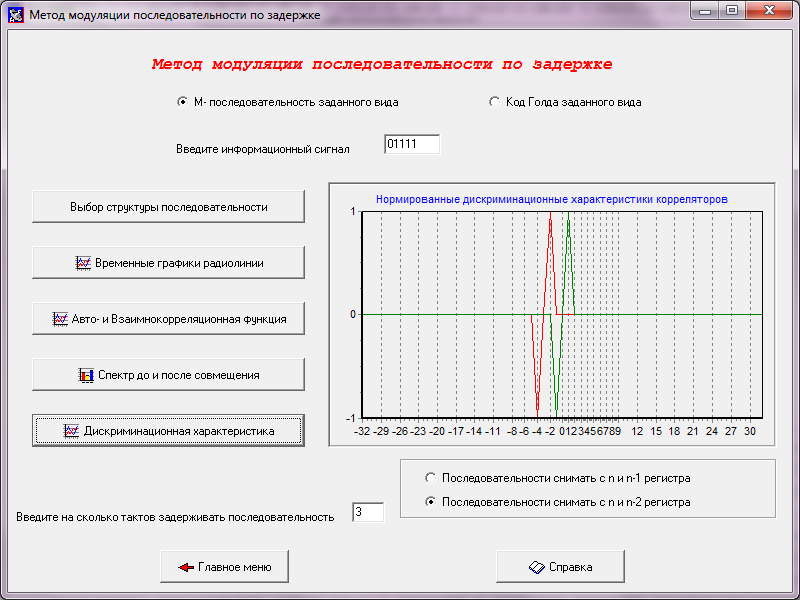

б) Дискриминационная характеристика корреляционного приемника с n и n-2 регистра

Х5+Х2+1

а). Задержка на 1 такт.

Временные графики радиолинии:

Авто и Взаимокорреляционная функция:

Спектр сигнала до и после совмещения:

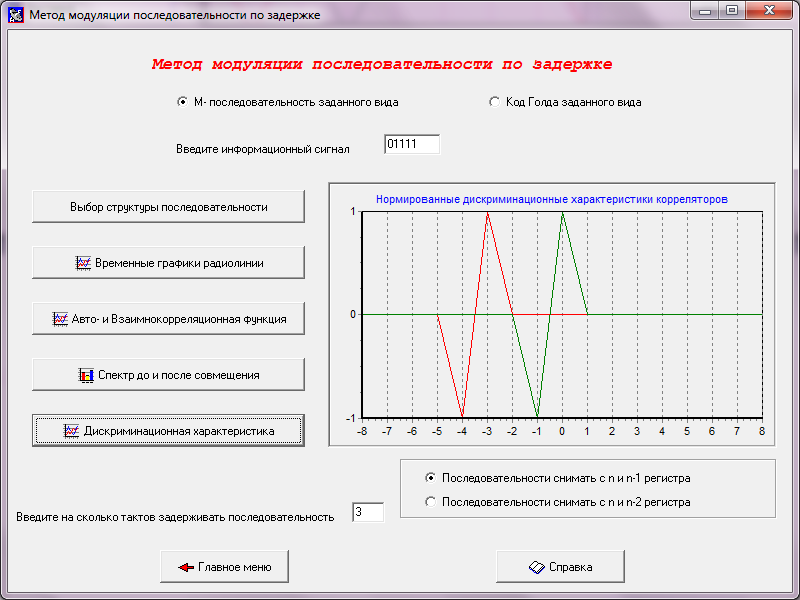

а) Дискриминационная характеристика корреляционного приемника с n и n-1 регистра

б) Дискриминационная характеристика корреляционного приемника с n и n-2 регистра

б). Задержка на 2 такта.

Временные графики радиолинии:

Авто и Взаимокорреляционная функция:

Спектр сигнала до и после совмещения:

а) Дискриминационная характеристика корреляционного приемника с n и n-1 регистра

б) Дискриминационная характеристика корреляционного приемника с n и n-2 регистра

в). Задержка 3 такт.

Временные графики радиолинии:

Авто и Взаимокорреляционная функция:

Спектр сигнала до и после совмещения:

Дискриминационная характеристика корреляционного приемника с n и n-1 регистра

Дискриминационная характеристика корреляционного приемника с n и n-2 регистра

Х6+Х+1.

б). Задержка на 3 тактов.

Временные графики радиолинии:

Авто и Взаимокорреляционная функция:

Спектр сигнала до и после совмещения:

а) Дискриминационная характеристика корреляционного приемника с n и n-1 регистра

б) Дискриминационная характеристика корреляционного приемника с n и n-2 регистра

4.2 Вывод:

Вывод по М-последовательности: АКФ информационного «0» является АКФ М-последовательности. ВКФ информационной «1» является сдвинутой АКФ М-последовательности, при этом величина сдвига равна величине сдвига самой генерируемой М-последовательности. Спектры «0» и «1» являются спектрами М-последовательности, спектр же информационного сигнала содержит больше спектральных составляющих, и его огибающая подчиняется более сложному математическому закону, нежели огибающая спектра «0» и «1». Дискриминационные характеристики, снимаемые с обоих дискриминаторов сдвинуты относительно друг друга на величину, равную сдвигу ВКФ информационной «1».

Вывод: В данной работе был рассмотрен метод передачи информации «модуляция последовательности по задержке». При передаче информационного «0» мы передаем генерируемую ПСП, при передаче же информационной «1» мы передаем ту же ПСП но с циклическим сдвигом. Этот сдвиг влечет за собой сдвиг ВКФ информационной «1». Спектры информационной «1» не отличается от спектра информационного «0», так как «1» является той же последовательностью, что и «0», только с циклическим сдвигом, который не вносит изменений в спектральные свойства последовательности. Два параллельных дискриминатора на приемнике снимают опорные ПСП с тем же сдвигом, что и при их генерации. Следовательно дискриминационные характеристики на них будут сдвинуты относительно друг друга на величину задержки. Также использование двух дискриминаторов увеличивает вероятность ошибки.
