4.1.1. Результаты обследования конструкций здания
Сваи.
Всего свай - 378
Несколько свай имели сколы, но были уже заделаны.
2 сваи имеют намокание, вследствие протечки инженерной коммуникации, но состояние оценивается как работоспособное.
Наименование параметра |
Число свай |
% от общего числа обследованных свай |
Всего свай |
378 (100%) |
- |
Не обследовано (нет доступа) |
- (0%) |
- |
Обследовано |
378 (100%) |
100% |
Категория технического состояния: |
|
|
Работоспособное |
378 |
100% |
Ограниченно работоспособное |
- |
0% |
Недопустимое |
- |
0% |
Состояние всех свай работоспособное.

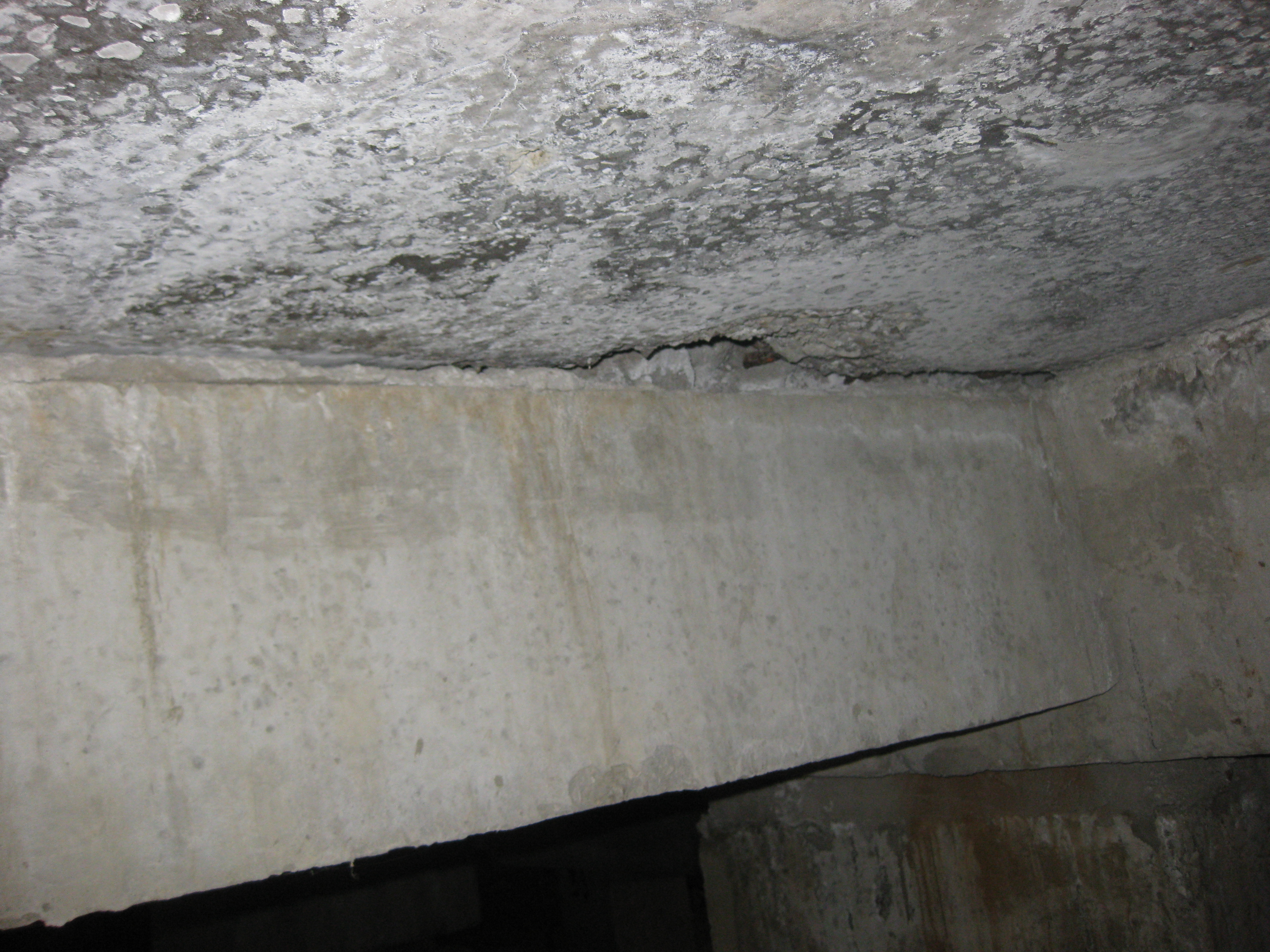

Рандбалки.
Всего рандбалок – 294.
В результате визуального обследования рандбалок были выявлены следующие дефекты: протечка инженерной коммуникации, намокание рандбалки, скол бетона.
Всего 2 рандбалки имеют отклонения, но состояние рандбалок оценивается как работоспособное.
Наименование параметра |
Число рандбалок |
% от общего числа обследованных рандбалок |
Всего рандбалок |
(100%) |
- |
Не обследовано (нет доступа) |
- (0%) |
- |
Обследовано |
294 (100%) |
100% |
Категория технического состояния: |
|
|
Работоспособное |
294 |
100% |
Ограниченно работоспособное |
- |
0% |
Недопустимое |
- |
0% |
Состояние всех рандбалок оценивается как работоспособное.
Плиты перекрытия
Всего плит – 144.
Во время обследования были выявлены дефекты, как скол бетона в двух плитах.
Наименование параметра |
Число плит |
% от общего числа обследованных плит |
Всего плит |
(100%) |
- |
Не обследовано (нет доступа) |
- (0%) |
- |
Обследовано |
144 (100%) |
100% |
Категория технического состояния: |
|
|
Работоспособное |
144 |
100% |
Ограниченно работоспособное |
- |
0% |
Недопустимое |
- |
0% |
Состояние плит работоспособное.
Дефектная ведомость
№ |
ось |
Отметка |
Фото |
Описание дефектов и повреждений |
Категория технического состояния |
1 |
22-Е-Д |
Рандбалка |
|
протечка инженерной коммуникации, намокание рандбалки |
работоспособное |
2 |
303, 304 |
Свая |
|
намокание свай |
работоспособное |
3 |
22-24- А-В |
Плита цокольного перекрытия |
|
Скол бетона размером 32 см2 |
работоспособное |
4 |
19-20- Н-М |
Плита цокольного перекрытия |
|
Скол бетона размером 140 см2 |
работоспособное |
5 |
6-7-Н |
Рандбалка |
|
Скол бетона размером размером 30 см2 |
работоспособное |
Так как дом построен недавно, выявленных дефектов нет, несколько свай уже заделаны строительным раствором.
Состояние несущих конструкций работоспособное.
