4.2. Инструментальное обследование здания
Инструментальное (детальное) обследование зданий и сооружений проводится в том случае, если при визуальном обследовании обнаружены дефекты и повреждения, снижающие прочность, устойчивость и жесткость несущих конструкций здания или сооружения.
Детальное обследование включает:
визуальное обследование конструкций;
обмерочные работы;
инструментальные обследования
определение характеристик материала несущих конструкций;
осадки фундаментов и деформации грунтов оснований
также лабораторный анализ проб материалов, взятых на объекте.
Так как при проведении визуального обследования не выявлены серьезные дефекты, в инструментальном обследовании провела только обмерные работы.
Обмерочные работы проводила специальным прибором - лазерным дальномером.

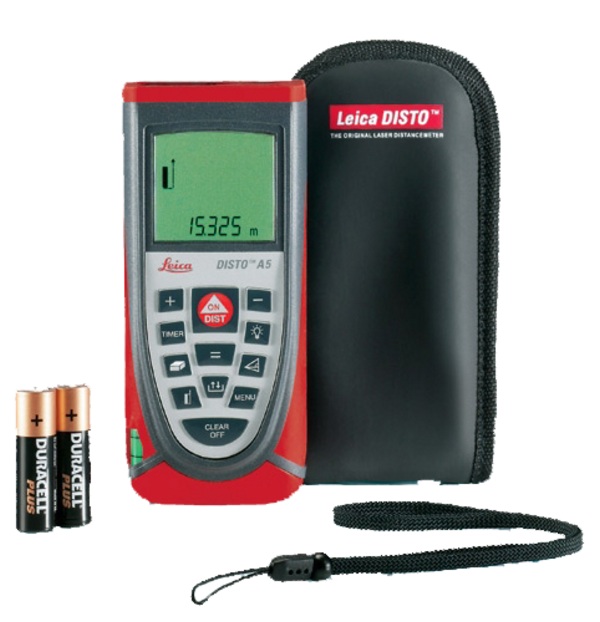

Лазерный дальномер Leica DISTO A5
Легкий, прочный, надежный в эргономичном корпусе с нескользящим покрытием безотражательный лазерный дальномер с большими возможностями. Прибор позволяет выполнять измерения расстояния от 0,05 до 200м с точностью ±2 мм.
Встроенные функции:
измерения максимальных и минимальных расстояний;
функция обмера помещений позволяет, произведя всего лишь три измерения рассчитать площадь пола, потолка и стен, периметр и объем помещения.
функция сохранения данных в памяти прибора запоминает до 20 размеров различных помещений;
расширенные возможности измерений непреступных расстояний;
таймер;
калькулятор и многое другое.
Технические характеристики
Название характеристики |
Параметры характеристики |
точность измерений |
±2 мм |
дальность |
0,05-200 м |
время измерения в режиме слежения |
0,16-1 сек |
память, измерений |
20 |
количество вычислительных функций |
4 |
связь с компьютером |
нет |
питание |
2 батарейки тип АА |
количество измерений от полностью заряженных батарей |
до 10 000 |
защита от пыли и воды |
IP54 |
размеры, мм |
148х64х36 |
вес |
241 гр. |
рабочая температура |
от -10 °С до +50 °С |
увеличение: встроенный визир 2х |
Результаты обмерочных работ:
Размеры здания: 49,2м х14м 76,7м х17,76м, 52,16м х14м.
Высота здания: 27,15м
Раздел V. Соблюдение требований безопасности
1. Перед обследованием конструкций намечается план безопасного ведения работ, как современным прекращением эксплуатации, так и без прекращения эксплуатации здания или отдельных его участков. План должен предусматривать мероприятия, исключающие возможность обрушения конструкций, поражения людей газом, током, паром, огнем, наезда транспорта и т. п.
2. Для обеспечения непосредственного доступа к конструкциям могут быть использованы имеющиеся в здании средства: мостовые и подвесные краны, переходные площадки и галереи, технологическое оборудование и т. п. При отсутствии таковых устраивают подмости, леса и площадки, настилы, люльки, приставные лестницы, стремянки.
3. При производстве работ по обследованию конструкций работники, проводящие обследование, обязаны соблюдать требования СНиП 12-03-2001 и СНиП 12-04-2002 по технике безопасности и безопасности труда в строительстве.
4. Лица, проводящие натуральные обследования, должны в соответствии с ГОСТ 12.0.004 пройти вводный (общий)инструктаж в отделе охраны труда предприятия, а также инструктаж непосредственно на объекте, где будет проводиться обследование, проводимый уполномоченным лицом. Проведение инструктажа фиксируется в специальном журнале с росписью лица, проводившего инструктаж, и работника, прошедшего инструктаж.
5. Лица, проводящие обследование, должны использовать необходимые защитные приспособления и спецодежду:
защитные каски по ГОСТ 12.4.087;
предохранительные пояса по ТУ 36-2103 с указанием места закрепления карабина и страховочных канатов по ГОСТ 12.4.107 (при необходимости);
спецодежду, которая не должна иметь болтающихся и свисающих частей во избежание зацепления с движущимися частями механизмов и токопроводящими элементами;
аппараты и приспособления для защиты глаз и дыхательных путей, применяющиеся на данном предприятии в соответствии с имеющимися вредными факторами: маски, очки, респираторы, противогазы, кислородные изолирующие приборы, вентилируемые скафандры и т. д.
6. Все работы по осмотру, обмерам и испытаниям конструкций на высоте более трех метров, как правило, проводятся с подмостей. Выполнение этих работ без подмостей допускается только при невозможности их устройства, с обязательным применением предохранительных приспособлений (натянутые стальные канаты, страховочные сетки и т. д.) и монтажных поясов.
7. Ежедневно перед началом работ необходимо провести проверку состояния лесов, подмостей, ограждений, люлек, лестниц; в случае их неисправности должны быть приняты необходимые меры по ремонту.
