9.2 Виготовлювачі масла періодичної дії
У виготовлювачах масла періодичної дії відбувається комплекс операцій утворення масляного зерна і пласту: обробка пласту, промивка, соління масла.
Виготовлювачі масла періодичної дії являють собою ємність циліндричної, конічної або грушоподібної форми, що обертається. Всередині розміщені нерухомі лопаті, які служать для більш інтенсивної обробки масляного пласту.
Вершки заповнюють ємність на 40 - 50 %, що створює умови для інтенсивного перемішування при обертанні бочки та утворення піни. Звідси жирові кульки злипаються спочатку в зерна, а потім зерна злипаються між собою, утворюючи пласт.
Обробка пласту полягає в інтенсивній механічній дії. У вальцьових виготовлювачах масла це здійснюється шляхом протягування пласту через вальці, в безвальцьових — масло піднімається на деяку висоту і при обертанні бочки періодично падає.(Рис. 3).
Виготовлювачі масла Л5-ОМП місткістю 1000 л, ММ - 1000, ММ-2000, ММ-3000 належать до безвальцьових маслоутворювачів.
Всередині циліндричного резервуару розміщені чотири лопаті. В резервуарі передбачений кран для випуску пахти і промивних вод, повітряний клапан, оглядові вікна і люк для вивантаження масла.
Для підтримки температурного режиму збивання передбачене зовнішнє зрошення бочки водою.
Ємність масловиготовлювача типу РЗ-ОБЭ (рис. 4.) являє собою два зрізаних конуси, з'єднаних більшою основою. Внутрішня поверхня ємності шорстка — оброблена за допомогою піскоструминного методу для уникнення прилипання масла. Лопаті, розміщені в ємності, забезпечують інтенсивне перемішування вершків під час збивання.

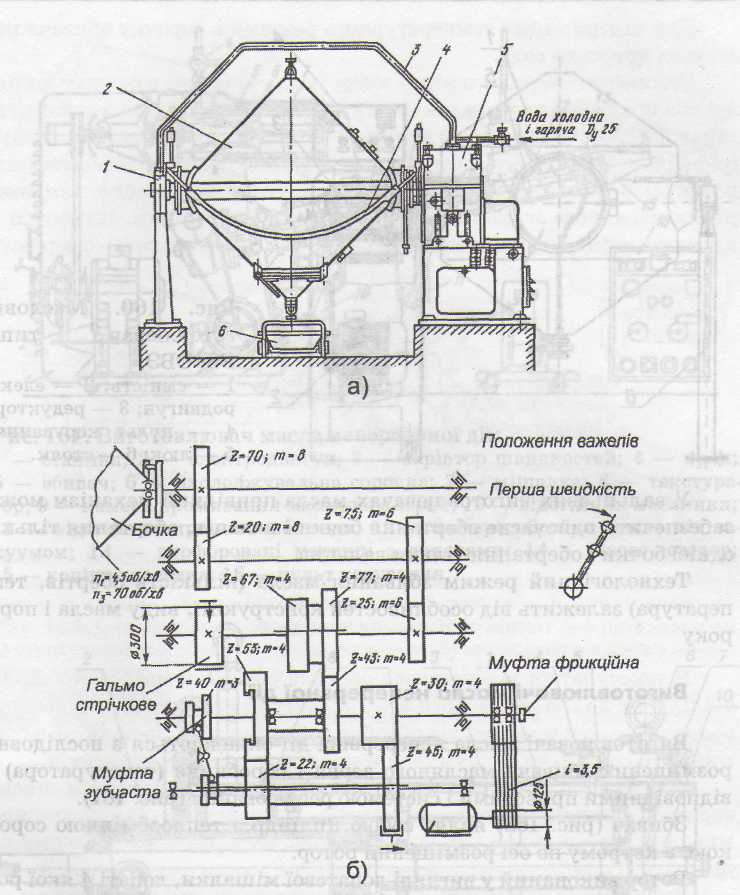

Рис. 3. Безвальцьовий виготовлювач масла з конічною ємністю:
а) загальний вид: 1 — стояк задній; 2 — ємність; 3 — пристрій для зрошення; 4 — огородження; 5 — станина з коробкою швидкостей; 6 — візок для прийому масла; б) — кінематична схема привідного механізму.
У зв'язку з розвитком міні-цехів і заводів малої продуктивності широкого використання набули виготовлювачі масла невеликої продуктивності, їх виготовляють місткістю 100, 200 та 300 л.
У вальцьових виготовлювачах масла привідний механізм може забезпечити одночасне обертання бочки і вальців, обертання тільки однієї бочки і обертання тільки вальців.
Технологічний режим збивання масла (кількість обертів, температура) залежить від особливостей конструкції, виду масла і пори року.

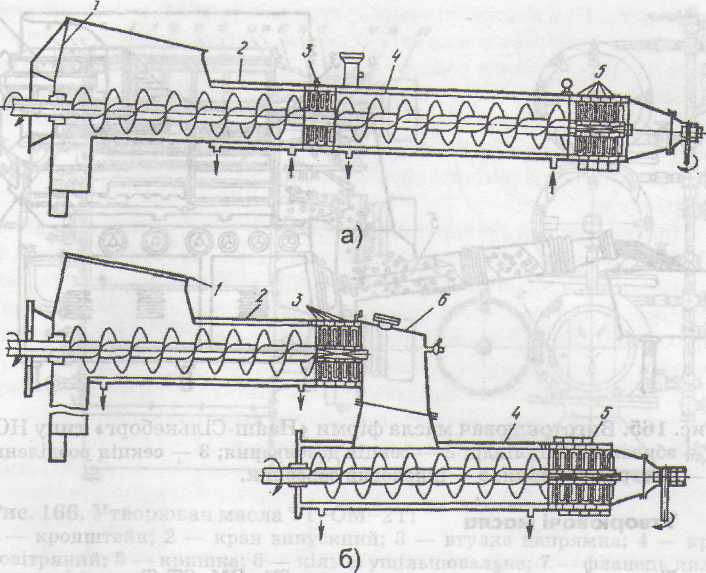

Рис.5. Схеми текстураторів:
а) текстуратор з однією шнековою камерою; б) текстуратор з двома шнековими камерами
1 — приймальний бункер; 2 — перший ступінь текстуратора; 3 — пластини для диспергування вологи (перший ступінь); 4 — другий ступінь текстуратора; 5 — пластини для диспергування вологи (другий ступінь); 6 — вакуум-камера.
9.3 Основні розрахунки масловиготовлювачів періодичної дії
Розрахунок виготовлювачів масла періодичної дії. Продуктивність виготовлювачів масла періодичної дії розраховують за формулою:
, (1)
де V — об’єм ємності, м3;
τзм, τц — тривалість зміни і циклу, год.;
ρм — густина масла, кг/м3.
Тривалість τц визначають як суму окремих технологічних операцій при виробництві даного виду масла.
τц = τ1+ τ2+ τ3+ τ4+ τ5+ τ6+ τ7, (2)
де τ1 , τ2 ,τ3 , τ4 , τ5 , τ6 , τ7 — час відповідно наповнення ємності вершками, збивання вершків, випуску маслянки, промивки, посолу, обробки і вивантаження масла. Для виготовлювачів масла періодичної дії важливо правильно вибрати швидкість обертання бочки в процесі збивання масла.
З одного боку, чим більша швидкість обертання ємності, то тим інтенсивніша механічна обробка, натомість вершки під дією відцентрової сили не повинні притискатись до стінки, а падати вниз. Тобто відцентрове прискорення має бути меншим від прискорення земного тяжіння.
Тобто
(3)
де α — відцентрове прискорення, м/с2;
g — прискорення земного тяжіння, м/с;
R — радіус ємності, м;
п1 — число обертів, об/хв.
Із рівняння (3) випливає:

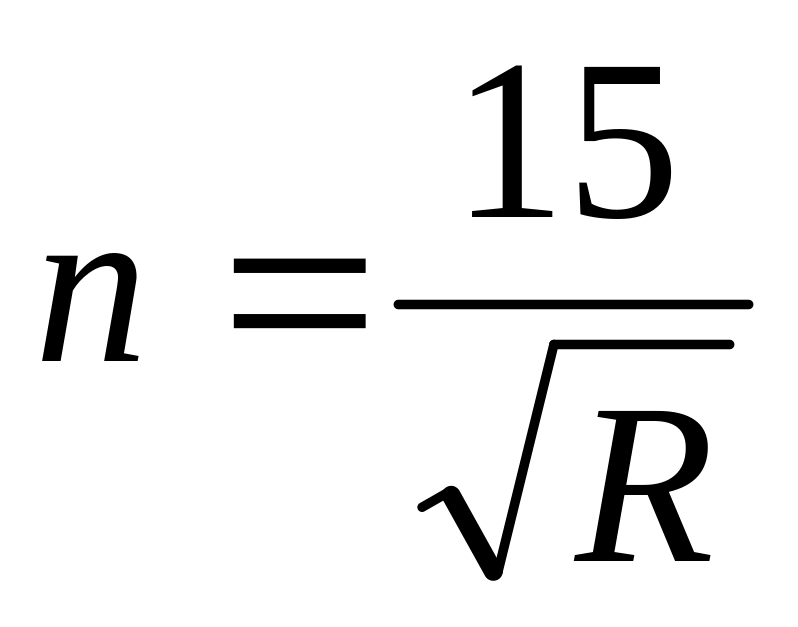

, об/хв, (4)
Мінімальну швидкість, що забезпечує проведення процесу збивання, визначають за рівнянням:
п2=0,35 , об/хв (5)
де η— коефіцієнт навантаження, котрий дорівнює частці заповнення бочки (η = 0,4 - 0,5).
В процесі обробки масляного пласту він багаторазово піднімається вгору і падає. Максимальна висота падіння масла забезпечується при куті підйому масляного пласту α = 54,40°.
Частоту обертання в без вальцьових виготовлювачах масла з циліндричною ємністю під час обробки визначають за формулою:
(6)
Потужність N (кВт), яку споживає виготовлювач масла періодичної дії орієнтовно визначають за формулами:
N = 0,005j, (7)
де j — робоче наповнення виготовлювача масла, кг
Або:

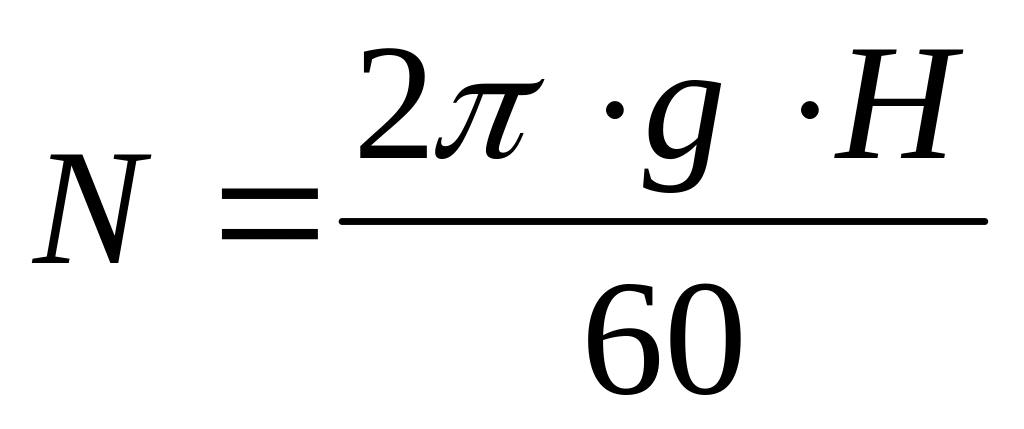

, (8)
де Н — висота піднімання рідини в виготовлювачі масла, м.
Масло солодковершкове, кисловершкове, “Любительське”, “Селянське” і топлене за органолептичними показниками поділяється на два товарних сорти – вищий і перший. Решта видів масла на товарні сорти не поділяється . Товарний сорт масла визначається за 20-баловою системою, в якій окремим органолептичним показникам відведено таку кількість балів:
Смак та запах 10.
Консистенція та зовнішній вигляд 5.
Колір 3.
Упаковка та маркування 2.
Всього 20.
Балову оцінку проводять з урахуванням знижок за ті чи інші відхилення відповідно до таблиці балової оцінки масла, яку наведено в чинному стандарті.
