1.2 Базовые окна

Отображение информации в базовых окнах осуществляется в зависимости от выбранной конфигурации системы. Предоставляется возможность объединения секторов УВД РЦ.

1.2.1 Радиолокационное окно

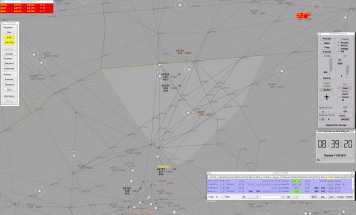

П ример отображения Радиолокационного окна представлен на рисунке 1.2-1.

Рисунок 1.2-1

1.2.1.1 Назначение

Радиолокационное окно является наиболее важным средством получения оперативной информации о текущей и прогнозируемой воздушной обстановке для диспетчера и обеспечивает:

• отображение всей радиолокационной информации в едином окне совместно с дополнительной информацией, например, схемы структуры зоны, географические объекты, запретные зоны и пр.;

• фильтрацию движения в соответствии со статусом ВС и эшелонами полета, например, до входа ВС в сектор, “принятые на управление ВС”, “относящиеся ВС” и “не относящиеся ВС”;

• быстрый ввод информации через поля формуляра сопровождения (ФС), например, заданный эшелон (CFL - Cleared Flight Level), эшелон передачи (ТFL - Transfer Flight Level), спрямленный маршрут (Direct), курс (hdg - Heading), воздушная скорость (spd - Speed), вертикальная скорость (vrc - Vertical Rate of Change);

• представление информации при обмене сообщениями OLDI (On-Line Data Interchange – инструментальный обмен данными) со смежными центрами с целью сокращения переговоров по телефону в процессе координации условий входа/выхода;

• автоматизированный прием/передачу управления;

• предоставление информации о среднесрочных конфликтах (MTCD - Medium Term Conflict Detection - обнаружение среднесрочных конфликтов);

• автоматическое предоставление информации о возможных нарушениях безопасности воздушного движения;

• масштабирование отображаемой информации и смещение центра изображения.

В Радиолокационном окне отображается информация следующих видов:

• картографическая информация;

• координатная информация о ВС, находящихся в зоне видимости средств наблюдения, которая представляется в виде символов координатных отметок ВС – треков (с признаком источника информации наблюдения: ПРЛ, ВРЛ и их комбинации, АЗН-В) и символов предыстории движения треков, а также линий пеленга от автоматических радиопеленгаторов. Темп обновления координатной информации зависит от настроек радиолокационный обработки (СОРИ) и может быть выбран отдельно для разных зон воздушного пространства;

• текстовая информация на основе радиолокационных данных в виде формуляров сопровождения (ФС) по всем ВС, имеющим ответчики в режимах RBS (Radar Beacon System – система вторичной радиолокации) и УВД;

• текущая и прогнозируемая ВО на основе плановых данных;

• метеорологическая информация (METAR/TAF, SIGMET, AIRMET, GAMET, WIND, траектория радиозондов);

• данные об опасных явлениях погоды;

• данные об ограничениях использования воздушного пространства;

• сигнализация о возможных нарушениях безопасности воздушного движения;

• кольца дальности: концентрические кольца через 10 км от центра радиолокационного отображения. Кольца 50 км изображаются более толстой линией;

• информация о состоянии и режимах работы источников информации (РЛК, АЗН-В, АРП), состоянии ВПП, состоянии спутниковых группировок;

• окно воздушной обстановки в вертикальной плоскости» (VAW) с информацией о потенциальной конфликтной ситуации;

• окно Лупа;

• списки плановой информации (список суточного плана, список планирования и управляемых ВС по секторам, список потерь, список зон ожидания, список входа);

- окно информации АСТ для передачи в смежную систему по ГГС.
