2.2.4 Окно помощи в вертикальной плоскости (vaw)

2.2.4.1 Назначение

Окно помощи в вертикальной плоскости VAW является графическим средством, дающим представление о вертикальном профиле планируемого движения выбранного ВС через сектор, начиная от фактического положения, до 2 минут (ИПС) после выхода из сектора.

В случае, если обнаружена потенциальная проблема, связанная с указанным ВС, то в окне VAW отображаются и другие ВС, конфликтующие с выбранным ВС. Это окно помогает диспетчеру в анализе прогнозируемой ВО (воздушной обстановки).

Выбранное ВС (в контексте VAW) – ВС, выбранное для анализа на VAW. Позывной выбранного ВС отображается в верхней части VAW.

Конфликтующие ВС - это те ВС, которые по прогнозу будут конфликтовать с выбранным ВС.

Контекстные (ограничивающие) ВС – это те ВС, которые представляют ограничения для маневрирования выбранного ВС. Контекстные ВС могут представлять опасность при изменении траектории движения выбранного ВС.

Зона контекстного ВС – зона вероятного конфликта, зона воздушного пространства, которая блокируется контекстным ВС для движения в некоторый прогнозируемый момент времени.

2.2.4.2 Описание

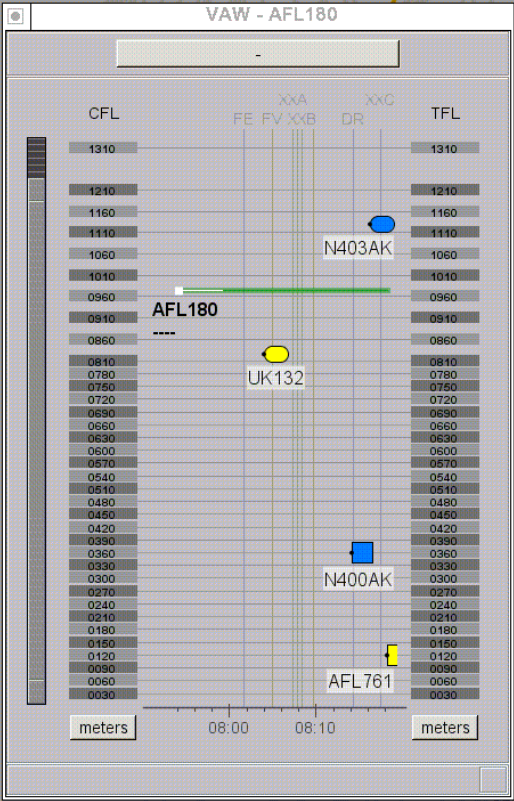

В окне помощи в вертикальной плоскости VAW отображается воздушная обстановка относительно выбранного ВС. Пример окна VAW представлен на рисунке 2.2-6.

Рисунок 2.2-6

Окно VAW обладает следующими свойствами:

• не прозрачное, имеет рамку и заголовок;

• может быть перемещено;

• может быть изменено в размерах с помощью элемента управления в правом нижнем углу (нажать любую клавишу мыши и, удерживая, перемещать вверх, вниз, вправо или влево);

• может быть вызвано из окна икон и свернуто в икону щелчком ЛК на кнопке-иконе.

После открытия окна VAW оно динамически обновляется информацией, поступающей от функции MTCD, или в результате вводов диспетчера (обращения к очередной проблеме).

Если окно VAW закрыто, оно должно отобразиться автоматически на ИВО при наличии проблемы в режиме набора или снижения и при обращении курсором мыши к символу проблемы в окне PPD.

Окно VAW может быть вызвано независимо от того, имеется проблема или нет. В окне, кроме вертикального профиля полета указанного ВС, отображаются контекстные ВС (профиль вертикального разреза).

Окно VAW содержит следующие элементы:

• заголовок с обозначением окна и позывным ВС, по которому вызвано окно;

• поле позывного для выбора ВС;

• ось Х - шкала времени с нанесенными на ней метками времени (ч:мин) и обозначениями точек маршрута (названия точек расположены в верхней части окна и соединяются со шкалой времени вертикальными тонкими линиями);

• ось Y - две шкалы высот с обозначениями эшелонов на каждой стороне окна: эшелоны с левой стороны - заданные эшелоны CFL, эшелоны с правой стороны - эшелоны выхода TFL. Эшелоны полетов представляются одиночными тонкими горизонтальными линиями. Текущие выбранные величины CFL и TFL выделены. Эшелоны на восток и на запад выделяются более светлым и более темным фоном;

• кнопки «meters» ниже шкалы времени для переключения эшелонов с сотней футов на десятки метров и обратно;

• символ местоположения выбранного ВС с формуляром сопровождения, вектором скорости и траекторией полета;

• области ограничений ВП конфликтующих с выбранным ВС воздушных судов.

Вызов на отображение информации об определенном ВС в окне VAW осуществляется нажатием и удерживанием ПК мыши на поле позывного в формуляре проблемы окна потенциальных проблем PPD, либо с помощью поля позывного в верхней части окна VAW. Для этого нужно щелкнуть ЛК на кнопку под заголовком окна, кнопка разделится на две части: слева отобразится выпадающее меню со слайдером, содержащее список всех конфликтующих ВС, справа - поле для ввода позывного с клавиатуры. Двойной щелчок ЛК мыши по выбранному из списка позывному приведет к отображению информации по нему.

Диспетчер может задать новый CFL или TFL щелчком ЛК мыши на поле выбранного значения эшелона. При этом фон нажатой кнопки меняется с серого на зеленый, а цифра приобретает белый цвет. Изменение CFL или TFL возможно только в том случае, если ВС находится на управлении данного диспетчера.

Предусмотрена возможность управления шкалой по оси Х для изменения масштаба между отображаемыми минимальной и максимальной величинами диапазона. Для этого нужно нажать ЛК, удерживать и перемещать влево или вправо.

Слева от колонки CFL имеется слайдер с двумя движками, соответствующими текущим верхнему и нижнему отображаемым эшелонам, для изменения шкалы эшелонов между величинами отображаемых минимального и максимального эшелонов. Выбранные границы представлены с левой стороны соответствующего движка. Верхний и нижний граничные эшелоны воздушного пространства сектора управления представлены на концах слайдера. Область между движками соответствует текущим отображаемым эшелонам и представлена, как более плотная заливка, чем сам слайдер. Перемещение вверх или вниз этой области позволяет просмотреть все эшелоны в границах воздушного пространства с фиксированной шкалой эшелонов.

Местоположение выбранного ВС, указанное на вертикальном профиле полета с помощью символа, динамически обновляется. Рядом с символом отображается ФС, содержащий позывной и текущую высоту полета.

Вектор скорости отображается в соответствии с текущим выбором в окне Control Window.

Траектория полета выбранного ВС отображается в окне VAW линией зеленого цвета на всю глубину сектора, начало которого отмечено символом текущего местоположения ВС.

На вертикальном профиле полета отмечены точки схождения указанного ВС с конфликтующими с ним ВС в виде областей ограничений воздушного пространства, обозначенных позывным и цветом. Цвет областей ограничений зависит от вероятности конфликта и соответствует цветам символов в окне PPD. Щелчком ЛК мыши на область ограничения в окне VAW отображается вертикальная воздушная обстановка относительно данного ВС.
