1.9 Отображение и просмотр информации о состоянии радиотехнических средств

Представление информации о состоянии радиотехнических средств (РТС) осуществляется на основании поступающих в систему данных от источников, которые определены заказчиком.

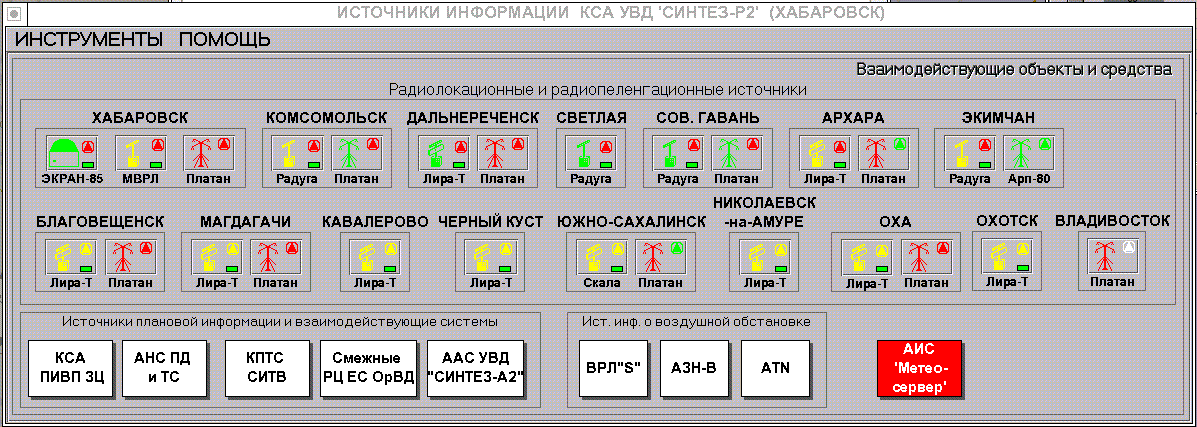

Полученные данные вызываются для просмотра через окно, вызываемое щелчком ЛК на поле иконы ИСТОЧНИКИ ИНФОРМАЦИИ КСА УВД СИНТЕЗ-Р2 в окне икон. Пример окна для просмотра состояния РТС представлен на рисунке 1.9-1.

Рисунок 1.9-1

Окно содержит блоки:

• Радиолокационные и радиопеленгационные источники;

• Источники плановой информации и взаимодействующие системы;

• Источники информации о воздушной обстановке;

• Источник метеоинформации.

Обращение щелчком ЛК к полю кнопки ИНСТРУМЕНТЫ вызывает меню, используемое при адаптации системы: АВАРИЯ ПРИНЯТА, СБРОС ОКОН, УСТАНОВКА СИГНАЛА, НАСТРОЙКА ЗВУКОВОГО СИГНАЛА, АДРЕСНАЯ КНИГА.

Обращение щелчком ЛК к полю кнопки ПОМОЩЬ вызывает меню: РЕЖИМЫ И СОСТОЯНИЯ, «Горячая» помощь, О Программе.

Обращение к полю радиотехнического средства щелчком ЛК вызывает на отображение дополнительное окно, содержащее конкретные сведения об источнике информации.

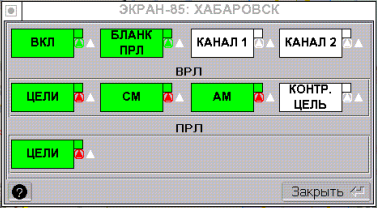

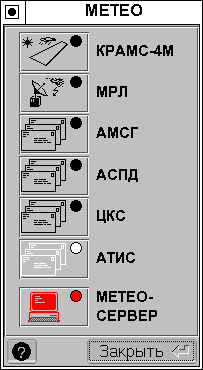

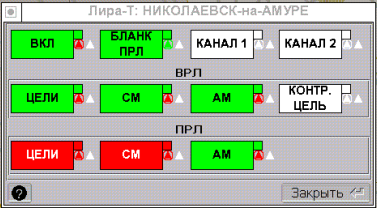

На рисунках 1.9-2 - 1.9-4 представлены примеры окон, отображаемых при обращении к полям информационного окна для просмотра состояния конкретных средств.

Рисунок 1.9-2

Рисунок 1.9-3

Рисунок 1.9-4

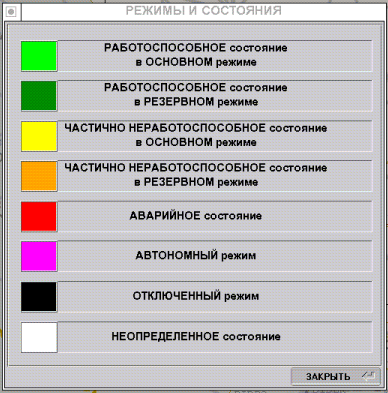

Щелчок ЛК мыши на пункт меню РЕЖИМЫ И СОСТОЯНИЯ вызывает на отображение окно, показанное на рисунке 1.9-5.

Рисунок 1.9-5

Возможны состояния:

• РАБОТОСПОСОБНОЕ (зеленый или темно-зеленый) – все компоненты источника в норме;

• ЧАСТИЧНО НЕРАБОТОСПОСБНОЕ (желтый или оранжевый) – некоторые компоненты источника РЛИ в АВАРИИ;

• АВАРИЙНОЕ (красный) – компоненты ПРЛ и ВРЛ источника РЛИ в АВАРИИ;

• АВТОНОМНЫЙ режим (розовый);

• ОТКЛЮЧЕННЫЙ режим (черный);

• НЕОПРЕДЕЛЕННОЕ (белый) – состояние источника не определено.

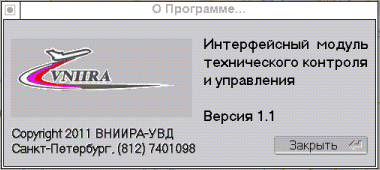

Щелчок ЛК мыши на пункт меню О Программе вызывает окно, показанное на рисунке 1.9-6.

Рисунок 1.9-6

1.10 Воспроизведение информации о воздушной обстановке

1.10.1 Окно ИСТОЧНИК ВОСПРОИЗВЕДЕНИЯ

На рабочем месте, выбранном с пульта СТУК (сервер технического управления и контроля) в качестве рабочего места для воспроизведения информации о воздушной обстановке, отображается окно ИСТОЧНИК ВОСПРОИЗВЕДЕНИЯ

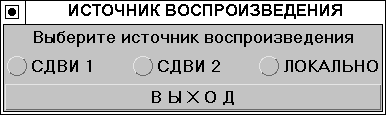

Окно ИСТОЧНИК ВОСПРОИЗВЕДЕНИЯ, представленное на рисунке 1.10-1, предназначено для выбора источника воспроизведения: СДВИ1, СДВИ2 или ЛОКАЛЬНО (локально установленный USB – носитель).

Рисунок 1.10-1

При обращении щелчком ЛК к кнопке СДВИ1, СДВИ2 или ЛОКАЛЬНО выполняется выбор соответствующего источника данных, и отображается окно СОЗДАНИЕ СЕАНСА НА СДВИ.

Кнопка ВЫХОД предназначена для перезапуска окна.

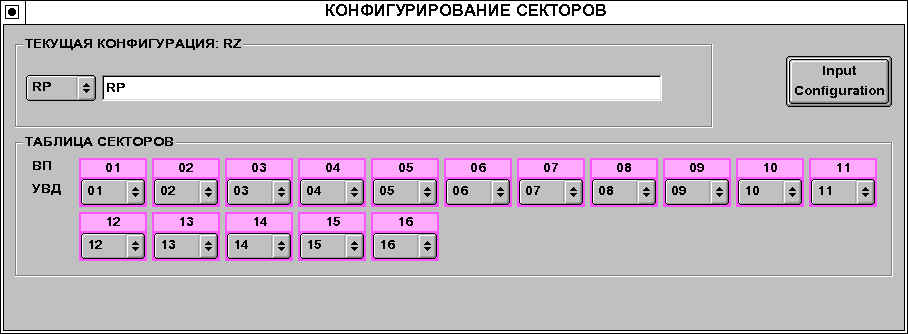

Одновременно отображается окно КОНФИГУРИРОВАНИЕ СЕКТОРОВ, представленное на рисунке 1.10-2 для выбора секторов, информацию о которых предполагается просматривать.

Рисунок 1.10-2

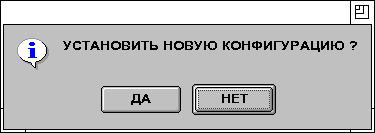

В этом окне необходимо нажатием на переключатель секторов выбрать основной сектор. Если требуется просмотреть информацию по группе секторов, то их нужно присоединить, выбирая переключателями в каждом присоединяемом секторе обозначение основного. Обозначения всех выбранных секторов отобразятся в поле набора информации. Завершение операции - щелчком ЛК на кнопке Input Configuration. При этом отобразится диалоговое окно, показанное на рисунке 1.10-3.

Рисунок 1.10-3

1.10.2 Окно СОЗДАНИЕ СЕАНСА НА СДВИ

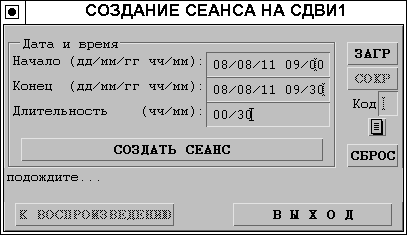

Окно СОЗДАНИЕ СЕАНСА НА СДВИ, представленное на рисунке 1.10-4, предназначено для создания одного непрерывного фрагмента воспроизведения из одного или нескольких задокументированных фрагментов (документирование осуществляется файлами-фрагментами по 3 часа (ИПС), таким образом, из одного или нескольких файлов создается один файл, начало и конец которого удовлетворяют заданным условиям).

Рисунок 1.10-4

Область «Дата и время» содержит следующие поля:

Начало	-	для задания времени начала фрагмента воспроизведения (число, месяц, год, часы, минуты);
Конец	-	для задания времени окончания фрагмента воспроизведения (число, месяц, год, часы, минуты);
Длительность	-	для задания продолжительности фрагмента воспроизведения со времени начала (часы, минуты).

Окно содержит следующие кнопки:

ЗАГР	-	для считывания с флэш-памяти непрерывного фрагмента воспроизведения (созданного из 3-х часовых кусков);
СОХР	-	для записи на флеш-память непрерывного фрагмента воспроизведения (созданного из 3-х часовых кусков);
Код	-	текстовое поле для того, чтобы при записи файла воспроизведения имя файла по умолчанию дополнилось введенным в это поле символом. Обращение к кнопке позволяет отобразить окно с информацией обо всех файлах воспроизведения, записанных на флэш-память; отображаются имена файлов, соответствующие номера СДВИ и временные диапазоны;
СБРОС	-	очистка информации в полях: Начало, Конец, Длительность;
СОЗДАТЬ СЕАНС	-	исполнительная кнопка для создания фрагмента воспроизведения;
К ВОСПРО-ИЗВЕДЕ-НИЮ	-	для вызова окна ВОСПРОИЗВЕДЕНИЕ С СДВИ, для управления процессом воспроизведения. Если поля не заполнены (пустые), т.е. отсутствует фрагмент для воспроизведения, то окно ВОСПРОИЗВЕДЕНИЕ С СДВИ не вызывается;
ВЫХОД	-	для выхода из окна СОЗДАНИЕ СЕАНСА НА СДВИ.

Если текстовые поля «Начало, Конец, Длительность» не заполнены (пустые), то при нажатии на кнопку СОЗДАТЬ СЕАНС в них будет занесена информация из ранее созданного фрагмента воспроизведения.

Ниже кнопки «СОЗДАТЬ СЕАНС» расположено информационное поле, предназначенное для выдачи сообщений от программ воспроизведения в текстовом виде. Сообщение может содержать сведения о результате выполнения команды пользователя, например “The reproducing fragment is created, OK”, или об ошибке в работе программ воспроизведения или в действиях пользователя, например “The start date and (or) time are (is) incorrect.”

1.10.3 Окно ВОСПРОИЗВЕДЕНИЕ С СДВИ1

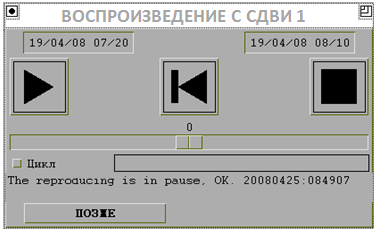

Окно ВОСПРОИЗВЕДЕНИЕ С СДВИ1, представленное на рисунке 1.10-5, вызывается щелчком ЛК на поле кнопки СОЗДАТЬ СЕАНС и предназначено для непосредственного управления режимом воспроизведения по аналогии с обычным магнитофоном. Данное окно появляется только после успешного создания фрагмента воспроизведения в окне СОЗДАНИЕ СЕАНСА НА СДВИ.

Рисунок 1.10-5

Кнопки или предназначены для запуска и временной приостановки процесса воспроизведения. При первом нажатии воспроизведение запускается, а кнопка превращается в , при повторном нажатии воспроизведение приостанавливается, а кнопка , соответственно, превращается в и т.д.

Кнопка предназначена для возврата к началу фрагмента воспроизведения (“перемотка” в начало).

Кнопка предназначена для завершения процесса воспроизведения, выхода из окна ВОСПРОИЗВЕДЕНИЕ С СДВИ и возврата к окну СОЗДАНИЕ СЕАНСА НА СДВИ.

Скорость воспроизведения может быть изменена от замедления в 10 раз до ускорения в 10 раз с помощью специальной шкалы. Положение “0” на этой шкале равнозначно нажатию на кнопку (нулевая скорость воспроизведения).

Переключатель Цикл предназначен для зацикливания воспроизведения. По умолчанию, фрагмент воспроизводится один раз. При активизации данного переключателя после завершения фрагмента воспроизведение начнется сначала.

Справа от переключателя Цикл имеется индикатор прогресса воспроизведения, который изменяется от 0 до 100% с дискретностью 10%. В режиме «Цикл» индикация сбрасывается после завершения каждого цикла.

Кнопка ПОЗЖЕ предназначена для запуска процесса воспроизведения в заданный момент времени. При нажатии на эту кнопку появляется дополнительная область ПОЗЖЕ окна ВОСПРОИЗВЕДЕНИЕ С СДВИ, позволяющая задать время начала запуска воспроизведения с точностью до 1 минуты. Таким образом, эта кнопка аналогична кнопке , но не для текущего, а для заданного момента времени.

Ниже индикатора прогресса воспроизведения расположено информационное поле, предназначенное для выдачи пользователю сообщений от программ воспроизведения в текстовом виде. Например, сообщение может содержать сведения о результате выполнения команды пользователя.
