1.5.3.3 Свойства

Окно RCP LIST вызывается на отображение ручной операцией из меню икон.

Строка в списке появляется после активизации плана (сообщение АСТ).

Количество строк, отображаемых в блоке информации о планируемых рейсах (нижняя часть списка), может меняться вручную.

Количество строк в блоке информации о ВС, находящихся под управлением, соответствует всем реально управляемым ВС.

Переход из состояния «оповещения» в состояние «управляемых ВС» происходит по пультовой операции приема управления с соответствующим переходом строки в другой блок.

Снятие строк из списка происходит через  Т после выхода ВС из сектора.

Окно можно перемещать на ИВО и ПД.

Список динамически изменяется при изменении данных о ВС (STATUS, ETO, CODE, TFL, RFL). В блоке ВС под управлением поля входных данных и информация о пройденных точках маршрута окрашиваются для наглядного представления динамики выполнения полета.

1.5.3.4 Пультовые операции

1.5.3.4.1 Пультовые операции с кнопками

Пультовые операции, с кнопками, расположенными внизу окна, выполняются аналогично операциям с кнопками окна активизированных и управляемых ВС (PLANNING LIST).

1.5.3.4.2 Пультовые операции с обозначениями колонок

При обращении к полям обозначений колонок список планирования изменяет соответствующим образом принцип упорядочения строк данных. Операции с обозначениями колонок идентичны операциям в окне PLANNING LIST.

По щелчку ЛК на поле обозначения колонки ADEP (DEST) строки данных располагаются в алфавитном порядке обозначений аэропортов вылета (назначения) отдельно в каждом блоке. Внутри блока данных планов полетов по отдельному аэропорту вылета (назначения) строки упорядочены по ЕТО входа (выхода).

По щелчку ЛК на поле обозначения колонки СОРin (COPout) строки данных располагаются в алфавитном порядке обозначений точек входа (выхода) отдельно по управляемым и рейсам до входа под управление. Внутри блока по отдельной точке строки упорядочены по ЕТО входа (выхода). Имеется возможность упорядочить строки внутри блоков по эшелонам. Для этого необходимо обратиться щелчком ЛК к полю обозначения колонки RFL.

В списке RCP LIST обеспечивается возможность просмотра списка по внутренним ППМ. При этом по щелчку ЛК на поле обозначения колонки внутреннего ППМ строки данных в списке располагаются в алфавитном порядке, а блок рейсов по выбранному внутреннему ППМ располагается отдельно вверху списка, где строки упорядочены по ЕТО пролета этой точки.

По щелчку ЛК на поле обозначения колонки ЕТО строки располагаются по ЕТО входа (выхода), вверху списка более раннее время. Если было выбрано расположение строк по эшелонам, то этот режим снимется.

По щелчку ЛК на поле обозначения колонки ACID строки данных располагаются в алфавитном порядке позывных отдельно в каждом блоке.

3. Пультовые операции с полями в строках списка

При обращении к отдельным полям в строке списка выполняются пультовые операции, аналогичные описанным для окна PLANNING LIST.

1.5.4 Список внетрассовых полетов (MILITARY LIST)

Список внетрассовых полетов содержит информацию о совокупности рейсов, по которым из системы КСА ПИВП переданы заявки на полеты вне трасс.

1.5.4.1 Назначение и описание

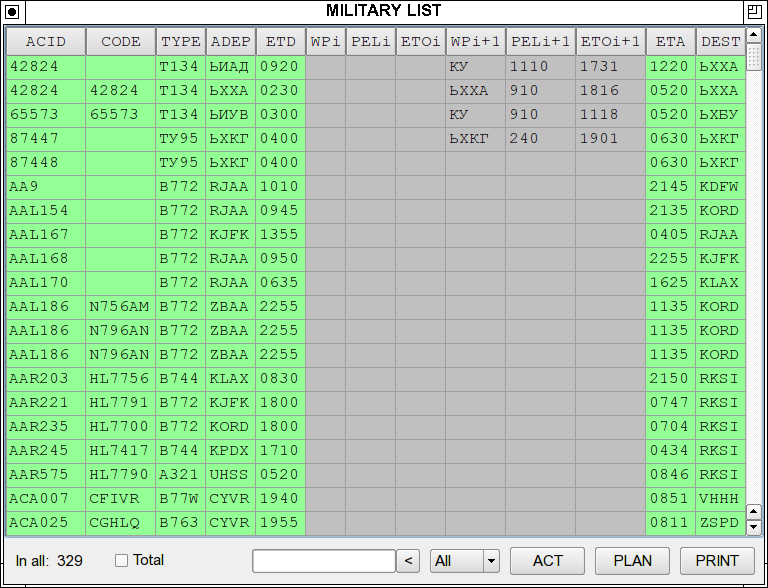

На рисунке 1.5-21 представлен вид списка внетрассовых полетов MILITARY LIST.

Рисунок 1.5-21

Список содержит следующие поля информации по рейсу:

• ACID - позывной ВС;

• CODE - код ответчика;

• TYPE - тип;

• ADEP – аэродром вылета;

• ETD - расчетное время пролета точки входа в сектор управления;

• Описание участков маршрута с характеристиками пролета точек маршрута (отображается участок, на котором ВС находится в текущий момент):

  • WPi - начальная точка участка (географические координаты или названия ПОД);

  • PELi - эшелон пролета начальной точки участка;

  • ETOi - расчетное время пролета начальной точки участка;

  • WPi+1 - конечная точка участка (географические координаты или названия ПОД);

  • PELi+1 - эшелон пролета конечной точки участка;

  • ETOi+1 - расчетное время пролета конечной точки участка;

• ETA - расчетное время выхода из сектора;

• DEST – аэродром прилета.

1.5.4.2 Свойства

Окно MILITARY LIST обладает следующими свойствами:

• имеет заголовок и рамку;

• непрозрачное;

• может быть перемещено;

• может быть изменено в размерах по вертикали;

• вызывается и сворачивается через икону.

Список внетрассовых полетов динамический, в нем изменяются параметры точек участков маршрута полета по мере их пролета ВС.

Список содержит скроллинг только для ВС до входа в сектор, а ВС под управлением отображаются в списке все.

1.5.4.3 Пультовые операции

В нижней части окна MILITARY LIST расположены следующие кнопки и поля, обеспечивающие выполнение функций щелчком ЛК на поле соответствующей кнопки:

In all	-	общее количество планов в списке;
Total	-	кнопка для переключения отображения списка внетрассовых полетов без вышедших из зоны ВС, по которым передано сообщение СВР (SWR);
поле	-	поле для ввода с клавиатуры номера рейса для ускоренного поиска плана полета;
All	-	кнопка для вызова меню с перечнем аэродромов, по которым будут выполняться рейсы в соответствии с суточным планом полетов;
АСТ	-	кнопка для вызова чистой формы окна АСТ для ручной активизации плана полета и при необходимости ввода информации о прибывающем рейсе, полученной по ГГС;
PLAN	-	вызов чистой формы для создания или поиска плана полета (описание приведено в п.1.5.1.4.5);
PRINT	-	распечатка списка внетрассовых полетов.

Обращение щелчком ЛК на поле ETD в строке списка внетрассовых полетов вызывается заполненное окно АСТ IN. Работа с данным окном описана ранее в п.1.5.1.5.2.

1.5.4.3.1 Вызов всего маршрута полета

При обращении щелчком ЛК к полям WPi, PELi, ETOi, WPi+1, PELi+1, ETOi+1 отображается детальная информация по выбранному рейсу в отдельном окне для всех участков маршрута указанного внетрассового полета, как показано на рисунке 1.5-22.

Рисунок 1.5-22

Столбцы в данном окне имеют следующие обозначения:

- POINT – название ППМ;

- RFL - запрошенный эшелон полета в сотнях футов;

- ЕТО - расчетное время пролета точки, час:мин;

- Т – время пролета участка, час:мин.

Щелчок на кнопке Close снимает отображение окна.

1.5.4.3.2 Пультовые операции с обозначениями колонок

По щелчку ЛК на поле обозначения колонки списка MILITARY LIST информация в нем упорядочивается в соответствии с выбором:

• ACID – в алфавитном порядке обозначений рейсов,

• TYPE - в алфавитном порядке обозначений типов ВС;

• ADEP - в алфавитном порядке обозначений аэродромов вылета;

• ЕТD – в порядке возрастания времени входа ВС в сектор управления;

• WPi– в алфавитном порядке обозначений ППМ;

• ETA - в порядке возрастания времени выхода ВС из сектора управления;

• DEST - в алфавитном порядке обозначений аэродромов прилета.

1.5.5 Список входа (SIL LIST)
