1.5.1 Окно суточного плана (daily plan)
1.5.1.1 Назначение
Список суточного плана полетов DAILY PLAN предназначен для снижения нагрузки на диспетчерский состав при ручных операциях активизации планов полетов и для просмотра информации о прогнозируемом движении по району, по сектору, по направлению и по типам полетов, вызываемых с помощью кнопок, расположенных внизу окна.
1.5.1.2 Описание
Окно DAILY PLAN по району содержит планы полетов, рейсы которых будут выполняться в течение текущих суток. Информация в окне DAILY PLAN содержит планы полетов по всему РЦ.
Информация DAILY PLAN представляется в списке по описанным ниже правилам черными знаками на соответствующем фоне.
В вертикальной плоскости информация располагается следующими слоями сверху вниз:
1 слой – строки ВС, которые вышли из зоны управления (серый фон),
2 слой – строки ВС, которые находятся под управлением (белый фон) Строки упорядочены по заданным эшелонам.
3 слой – строки ВС, которые активизированы, т.е. поступило сообщение АСТ или выполнена ручная активизация (фиолетовый фон). Строки в данном слое упорядочены по времени выхода.
4 слой – строки, по которым получено сообщение оповещения о рейсе ABI (зеленый фон).
5 слой – строки информации по не активизированным ВС (серый фон).
В горизонтальной плоскости информация о ВС разделена на колонки.
Список суточного плана представляется в следующих видах:
общий список планов полетов на текущие сутки (АСС),
список рейсов других ведомств (MIL).
Все эти списки доступны как РП, так и диспетчерам.
На рисунке 1.5-1 представлен вид окна списка суточного плана полетов для случая выбора кнопки переключателя АСС.
Рисунок 1.5-1
1.5.1.3 Свойства
Окно DAILY PLAN обладает следующими свойствами:
имеет заголовок и рамку;
непрозрачное;
может быть перемещено;
может быть изменено в размерах по вертикали;
вызывается и сворачивается через икону.
1.5.1.4 Пультовые операции с кнопками
Вызов окна суточного плана осуществляется через икону «DAILY PLAN».
В нижней части окна DAILY PLAN расположены следующие кнопки и поля, обеспечивающие выполнение функций щелчком ЛК на поле соответствующей кнопки:
In all |
- |
общее количество планов в списке; |
Total |
- |
кнопка для переключения отображения списка суточного плана без вышедших из зоны ВС, по которым передано сообщение СВР (SWR); |
поле |
- |
поле для ввода с клавиатуры номера рейса для ускоренного поиска плана полета; |
All |
- |
кнопка для вызова меню с перечнем аэродромов, по которым будут выполняться рейсы в соответствии с суточным планом полетов; |
АСС |
- |
кнопка для вызова списка суточного плана по району; |
MIL |
- |
кнопка для вызова списка суточного плана по рейсам ВС МО; |
АСТ |
- |
кнопка для вызова чистой формы окна АСТ для ручной активизации плана полета и при необходимости ввода информации о прибывающем рейсе, полученной по ГГС; |
PLAN |
- |
вызов чистой формы для создания или поиска плана полета; |
- |
распечатка суточного плана. |
1.5.1.4.1 Кнопка Total
При обращении щелчком ЛК к кнопке Total из списка суточного плана изымаются рейсы, которые уже вышли из зоны обслуживания системы УВД Московского центра (первый слой списка - серый фон).
1.5.1.4.2 Ускоренный поиск плана полета
Для ускоренного поиска плана полета в окне суточного плана нужно ввести с клавиатуры в поле правее кнопки Total до 7 знаков позывного. Активизация щелчком ЛК переключателя Total расширяет время, за которое осуществляется поиск плана, с текущих суток на всю глубину хранящейся в системе плановой информации.
1.5.1.4.3 Кнопка All
Кнопка All предназначена для отображения перечня аэродромов по рейсам, имеющимся в суточном плане полетов.
При нажатии на кнопку All вызывается меню, пример которого представлен на рисунке 1.5-2.
Рисунок 1.5-2
Щелчком ЛК мыши на позиции аэродрома вызывается список рейсов по выбранному аэродрому.
1.5.1.4.4 Кнопка MIL
При обращении щелчком ЛК к кнопке MIL в списке суточного плана остаются с делением на слои только рейсы, относящиеся к полетам ВС МО.
1.5.1.4.5 Кнопка АСТ
При обращении щелчком ЛК к кнопке АСТ отображается чистая форма для ввода информации сообщения АСТ, полученного по ГГС для активизации плана полета (рисунок 1.5-3).
Рисунок 1.5-3
Информацию, полученной по ГГС о данном рейсе, можно ввести, щелкнув ЛК в любое поле окна. Операция изменения информации выполняется с использованием мыши и с клавиатуры.
В окне АСТ имеются следующие кнопки:
АСТ – для активизации введенной диспетчером информации;
SEARCH – для ускоренного поиска плана полета;
CLOSE – для закрытия окна АСТ;
Lat/Rus – для выбора язык ввода текста (латинский/русский).
Подробное описание окна приведено далее в п.1.5.1.5.2.
а) Ускоренный поиск плана полета
Для ускоренного поиска плана полета, который необходимо активизировать, щелчком ЛК на поле кнопки АСТ в окне суточного плана вызывается чистая форма окна АСТ IN (рисунок 1.5-3).
Активизация щелчком ЛК переключателя Total расширяет время, за которое осуществляется поиск плана, с текущих суток на всю глубину хранящейся в системе плановой информации.
После ввода 7 знаков позывного в поле ACID и нажатии на кнопку SEARCH автоматически заполнятся поля в окне АСТ IN. Если планов с таким позывным несколько, то отображается их перечень во вспомогательном окне, представленном на рисунке 1.5-4, если активизирована кнопка Total.
Рисунок
1.5-4
По щелчку ЛК на строку в списке на рисунке 1.5-4 данные выбранного плана устанавливаются в окне АСТ.
Необходимо ввести CODE и ЕТО в поля окна АСТ.
Щелчком ЛК на кнопку ACТ в окне АСТ выполняется активизация плана полета.
1.5.1.4.6 Кнопка вызова окна Plan
При обращении щелчком ЛК к кнопке PLAN отображается окно Plan, содержащее незаполненные поля плана полета.
Окно Plan предназначено для ввода нового плана полета, поиска плана по введенным критериям и просмотра конкретного плана полета, модификации при изменениях маршрута полета, активизации и отмены плана полета.
Окно Plan содержит стандартные поля в соответствии с DOC 4444 и дополнениями, предусмотренными документами ЕВРОКОНТРОЛЯ.
Пример вида окна с чистой формой для ввода плана полета представлен на рисунке 1.5-5.
Рисунок 1.5-5
Окно Plan обладает следующими свойствами:
имеет заголовок и рамку;
не прозрачное;
может быть перемещено;
может быть изменено в размерах;
может быть свернуто в икону;
сбрасывается обращением к кнопке Close.
Заполнение полей плана производится с клавиатуры. При заполнении полей плана вручную предусмотрены всплывающие меню, позволяющие ускорить заполнение полей:
при обращении к переключателю в поле «3» отображается меню, содержащее типы планов: FPL, PPL, RPL;
при вводе нескольких символов позывного/номера рейса ВС в поле «7» можно быстро найти нужный план полета;
при обращении к переключателю в поле «8» отображается меню для выбора правил полета: I, V, Y, Z, и типа полета: S, N, G, M, X;
при обращении к переключателю в поле «9» отображается меню для выбора категории ВС по турбулентности: H, M, L, J;
при обращении к переключателю в поле «10» отображается меню для выбора оборудования наблюдения ВОРЛ: N, A, C, X, P, I, S, оборудования ADS:D;
при обращении в поле «15» отображается меню для выбора маршрутов в АДЦ, как представлено в примере на рисунке 1.5-6.
Рисунок 1.5-6
Если вводится маршрут зональной навигации, а на ВС отсутствуют средства поддержания такого маршрута, то должна выдаваться сигнализация в виде подсветки желтым фоном поля 10 плана полета или поля EQ в списке при задании маршрута через меню.
Если окно Plan необходимо заполнить вручную, то для упрощения ввода можно воспользоваться модификацией уже имеющегося аналогичного плана. Для этого нужно ввести критерии поиска такого плана. В качестве критерия могут быть заполнены поля номера рейса, аэропорта назначения, аэропорта вылета отдельно или в комбинации.
По обращению к полю кнопки Find отобразится дополнительный блок с перечнем рейсов, отвечающих введенным критериям поиска, а поля плана заполняются данными первого найденного плана. Далее выбирается требуемая строка в перечне, и поля окна Plan заполняются соответствующей информацией, как представлено на рисунке 1.5-7.
Рисунок 1.5-7
В отображаемом плане необходимо скорректировать требуемые поля и щелчком ЛК на кнопку Modify ввести в систему новый план полета.

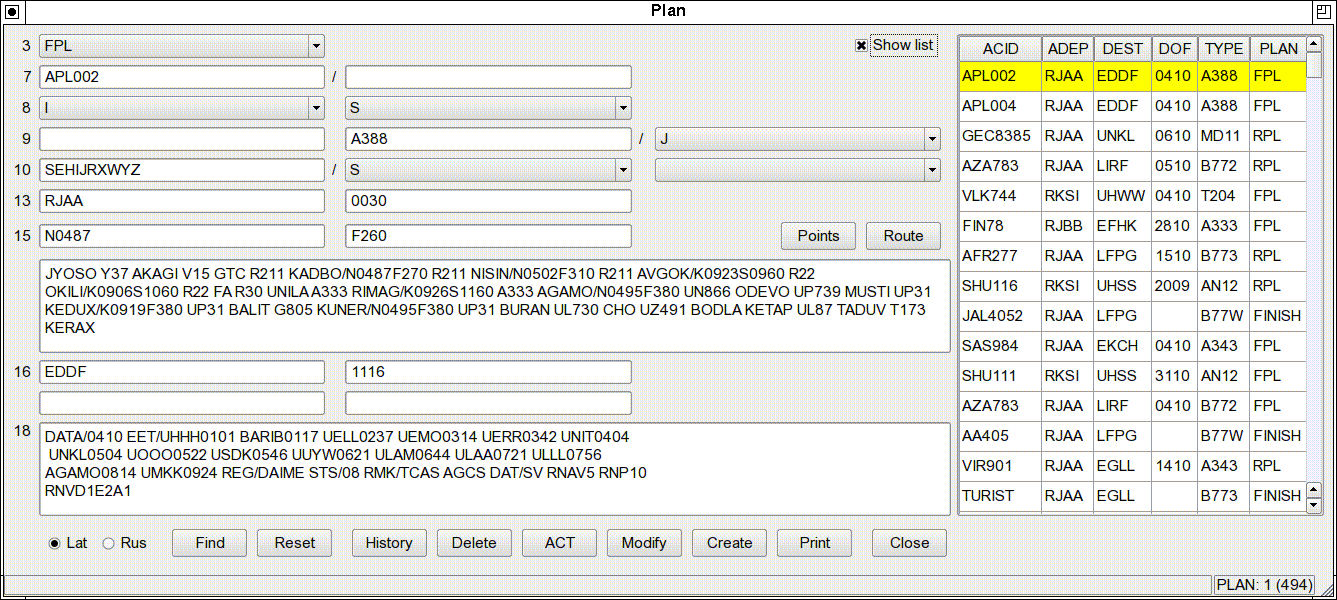

При обращении щелчком ЛК к полю кнопки «Show List» в окне Plan отображается дополнительное окно, представленное на рисунке 1.5-8, содержащее перечень рейсов с информацией обо всех имеющихся планах, отвечающих введенным критериям поиска.
Рисунок 1.5-8
