А) Включение/отключение отображения пеленгов

Щелчок ЛК на кнопке ON, находящейся в отключенном состоянии, приводит к включению режима отображения пеленгов ВС на ИВО и ПД. Кнопка приобретает включенный вид и изменяет цвет фона на более темный. Пеленг берется на частоте, указанной на нижерасположенной кнопке.

Щелчок ЛК на кнопке ON, находящейся во включенном состоянии, приводит к отключению режима отображения пеленгов ВС в Радиолокационном окне. Кнопка приобретает отключенный вид и изменяет цвет фона на более светлый.

Для выбора радиочастоты ADF нажать ЛК на поле кнопки с индикацией частоты в соответствии с рисунком 1.2-35. Отображается вспомогательное меню для выбора частоты.

Рисунок 1.2-35

Установить курсор на позицию меню с нужной частотой, после чего щелкнуть по нему ЛК. Меню закрывается, на кнопке отображается выбранное значение частоты.

1.2.4.2.9 Блок векторов

Элементы управления под заголовком «Speed Vector» и «Distance Vector» предназначены для управления вызовом/гашением векторов прогнозируемого местоположения ВС и задания их величин.

Отображение векторов является взаимоисключающим, то есть выбор вектора одного вида исключает выбор вектора другого вида.

Кнопка S (скорости) предназначена для включения/отключения отображения векторов упрежденного положения всех ВС по данным радиолокационного сопровождения через заданное количество минут полета, начиная с текущего фактического местоположения (векторов скорости).

Кнопка D (дальности) в нижней строке предназначена для включения/отключения отображения векторов упрежденного положения ВС после пролета заданного расстояния в километрах, начиная с текущего фактического местоположения (вектор дальности).

Одновременно может быть задан только один тип и значение вектора для всех ВС, отображаемых в данном секторе. Значение вектора показывается цифрой на кнопке, расположенной рядом.

А) Включение/отключение вектора прогнозируемого положения для всех треков

Нажатие ЛК на кнопке справа от кнопки S вызывает меню установки параметра вектора скорости (время упреждения в минутах).

Установить курсор на выбранное значение вектора и щелкнуть по нему ЛК в соответствии с рисунком 1.2-36. Выбранное значение отображается на кнопке, а векторы скорости принимают соответствующий вид.

Рисунок 1.2-36

Нажатие ЛК на кнопке справа от кнопки D вызывает меню, представленное на рисунке 1.2-37, для установки параметра выбора значения вектора упрежденного положения по дальности (километры). Установить курсор на выбранное значение вектора и щелкнуть по нему ЛК в соответствии с рисунком 1.2-37. Выбранное значение отображается на кнопке, а векторы дальности принимают соответствующий вид.

Рисунок 1.2-37

1.2.4.2.10 Переключение единиц измерения текущей высоты и путевой скорости в фс

Блок, представленный на рисунке 1.2-38 содержит элементы управления размерностью отображения текущей высоты полета и путевой скорости во всех ФС в Радиолокационном окне.

Рисунок 1.2-38

Где:

AFL	- пояснительная надпись;
Meters	- кнопка переключения отображения текущих высот в формулярах сопровождения с десятков метров на сотни футов и обратно;
Speed	- пояснительная надпись;
Km/H	кнопка с фиксацией для включения отображения текущей путевой скорости в формуляре сопровождения в км/ч;
Knots	кнопка с фиксацией для включения отображения текущей путевой скорости в формуляре сопровождения в узлах;
M	кнопка с фиксацией для включения отображения текущей путевой скорости в формуляре сопровождения в числах Маха.

При инициализации включено отображение высот в десятках метров и скоростей в км/ч.

Щелчок ЛК на поле кнопки Meters переводит ее в "нажатое" состояние с более темным фоном. Текущие высоты во всех ФС отображаются в десятках метров, на что указывает более тонкий шрифт цифр по сравнению с предыдущим. Например, отображение высоты 360 в сотнях футов изменяется на 1097 в десятках метров. Текущая вертикальная скорость набора/снижения соответственно отображается в м/с.

Повторный щелчок ЛК на поле кнопки Meters возвращает ее исходный вид. В ФС восстанавливается отображение текущих высот в сотнях футов. Текущая вертикальная скорость набора/снижения отображается в фут/м.

Примечание - По ВС, текущая высота полета которых меньше эшелона перехода, высота отображается в десятках метров независимо от состояния кнопки Meters.

Щелчок ЛК по одной из кнопок: Km/H, Knots, М переводит ее в «нажатое» состояние. Текущие путевые скорости отображаются в ФС в км/ч, узлах или числах Маха соответственно.

Щелчок ЛК на другую из вышеперечисленных кнопок возвращает ранее нажатую кнопку в исходный «отжатый» вид. При этом в ФС изменяется отображение значений путевых скоростей.

1.2.4.3 Сигнализация в окне Control Window

Переход на резервный режим осуществляется щелчком ЛК на кнопке в окне Control Window. Если знак имеет черный цвет, то это означает исправность резервной системы. При отказе подсистемы BY PASS примерно через 10 секунд вид значка в окне Control Window изменяется на .

Переход на резервный режим осуществляется щелчком ЛК на кнопке в окне Control Window. При этом кнопка меняет свой цвет на желтый.

Переход в основной режим осуществляется щелчком ЛК на этой же кнопке желтого цвета. После этого кнопка меняет свой цвет на черный.

1.2.5 Окно Planning

1.2.5.1 Назначение и описание

Основной задачей планирования является приведение в соответствие намечающейся нагрузки на систему и расчетной пропускной способности; при наличии несоответствия – принятие мер по ликвидации перегрузки.

Для обеспечения поэтапного планирования и связи с сетью AFTN в системе предусмотрено меню функций Planning (Планирование), представленное на рисунке 1.2-39, которое вызывается из меню икон.

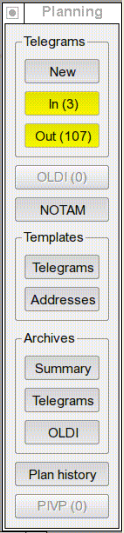

Рисунок 1.2-39

Окно может быть свернуто в икону и затем снова восстановлено.

Окно может быть перемещено по экрану в любое место поверх Радиолокационного окна.

Окно Planning содержит следующие функции, разделенные по категориям: работа с телеграммами, создание шаблонов, работа с архивными данными.

Окно Planning содержит следующие кнопки:

- Блок Telegrams:

New – вызов чистой формы с целью создания выбранного сообщения;

In – вызов окна для представления очереди поступивших сообщений;

Out – вызов окна для представления очереди сообщений, которые необходимо передать по сети AFTN;

OLDI – вызов очереди сообщений OLDI, автоматически обработанных, имеющих ошибки; при наличии сообщений в очереди поле этой кнопки имеет красный фон;

NOTAM – вызов окна для работы с телеграммами NOTAM;

- Блок Templates:

Telegrams – вызов окна для создания шаблонов телеграмм;

Addresses – вызов окна для работы с библиотекой адресатов AFTN;

- Блок Archives:

Summary – вызов окна для поиска архивированных планов полетов по введенным критериям;

Telegrams – вызов окна для просмотра архивных данных по отправленным телеграммам по введенным критериям;

OLDI – вызов окна для просмотра архивных данных по сообщениям OLDI;

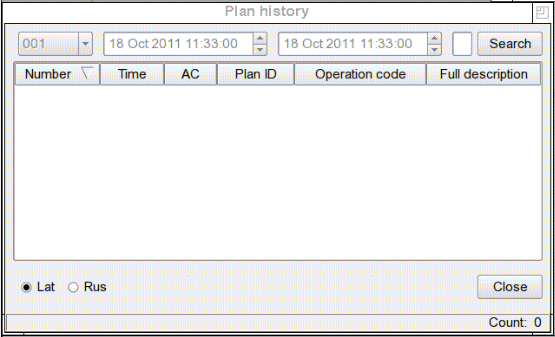

Plan history – вызов архива телеграмм по всем бортам в последовательности их поступления с возможностью просмотра телеграмм по выбранному плану полета;

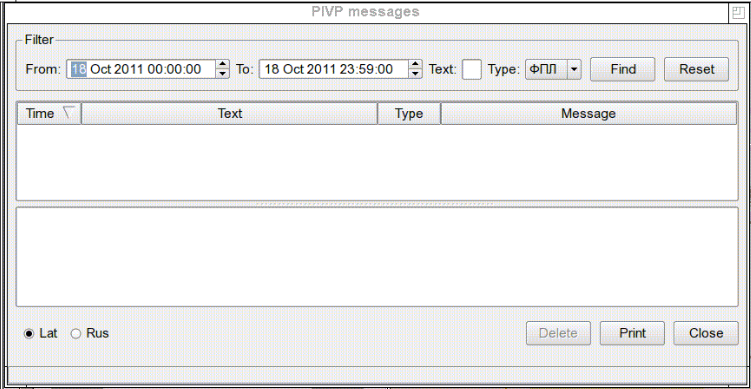

PIVP – вызов окна для просмотра планов КСА ПИВП, которые не прошли входной контроль по формату и построению маршрута.

1.2.5.2 Пультовые операции

1.2.5.2.1 Кнопка New из категории Telegrams

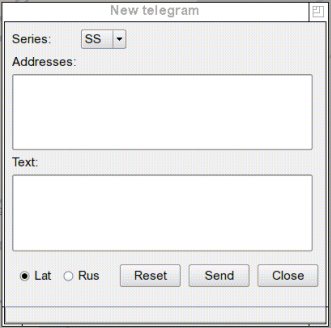

Кнопка New меню Planning используется для вызова окна, в которое вводится сообщение, предназначенное для рассылки. При обращении в меню Planning к кнопке New отображается окно New telegram, чистая форма которого представлена на рисунке 1.2-40.

Рисунок 1.2-40

Окно New telegram содержит следующие поля и кнопки:

Series – обозначение срочности передаваемого сообщения;

Addreses – адреса рассылки сообщения (адреса рассылки состоят из 8 букв и вводятся в строку через автоматический пробел);

Text – тип сообщения и текст;

Reset – очистка;

Send – отправка сообщения;

Close – сброс окна;

Lat/Rus – ввод текста в латинском/русском регистре.

1.2.5.2.2 Кнопка In из категории Telegrams

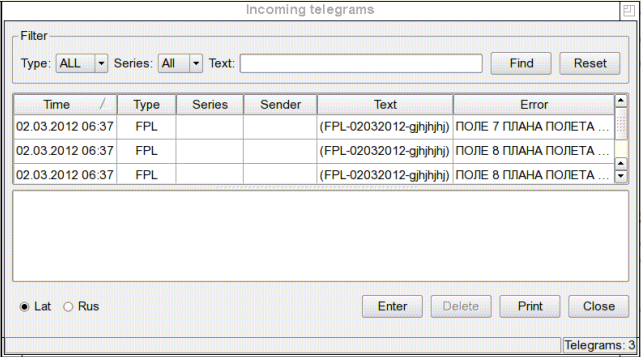

Кнопка In в меню Planning предназначена для вызова окна Incoming telegrams. В данном окне представляются очереди поступивших по сети AFTN сообщений. Пример окна Incoming telegrams показан на рисунке 1.2-41.

Рисунок 1.2-41

Для работы с сообщениями в окне Incoming telegrams предусмотрены следующие кнопки:

• Find - поиск сообщения по введенным критериям;

• Reset - очистка содержимого полей окна;

- Lat/Rus – ввод текста в латинском/русском регистре;

• Enter – ввод;

• Delete –сброс телеграммы;

• Print – печать телеграммы;

• Close –закрытие окна.

В верхней части окна имеются поле для ввода диспетчером текста (Text) и кнопки выбора критериев поиска для просмотра сообщений с выпадающими меню:

• Type –выбор типа телеграммы;

• Series –выбор срочности телеграммы;

В окне Incoming telegrams имеются следующие поля информации:

• Time – время поступления телеграммы;

• Type – тип телеграммы;

• Series – обозначение срочности телеграммы;

• Sender – отправитель;

• Text – текст телеграммы;

• Error – ошибки.

1.2.5.2.3 Кнопка Out из категории Telegrams

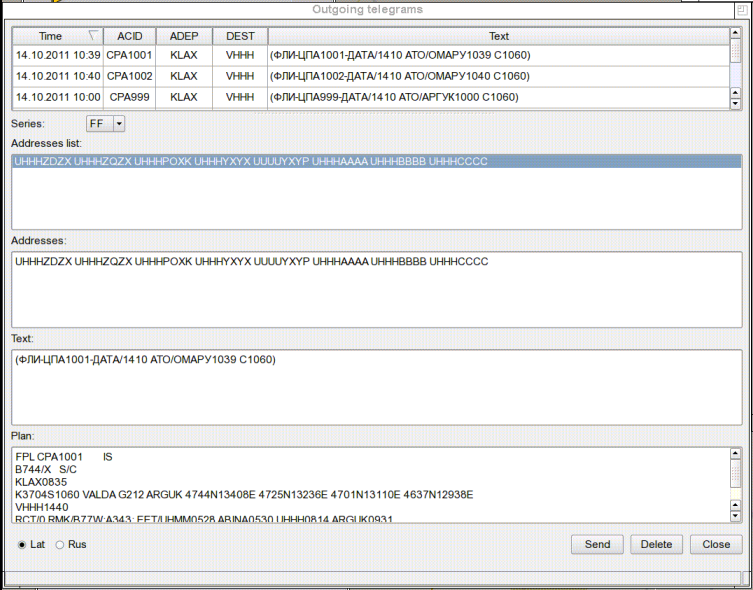

Кнопка Out в меню Planning предназначена для вызова окна Outgoing telegrams. В данном окне представляются очереди сообщений, которые необходимо передать по сети AFTN.

Вид окна Outgoing telegrams представлен на рисунке 1.2-42.

Рисунок 1.2-42

В окне имеется перечень телеграмм, содержащий следующие поля:

- Time – время поступления телеграммы;

• ACID – номер рейса;

• ADEP – аэродром вылета;

• DEST – аэродром назначения;

• Text – текст телеграммы.

Кнопка Series с выпадающим меню предназначена для выбора обозначения срочности телеграммы.

В окне Outgoing telegrams отображается следующая информация:

- Addresses list – список всех адресатов;

- Addresses – первый из набора адресатов для рассылки выделенного сообщения;

- Text –полный формализованный текст телеграммы;

- Plan –поля плана полета.

В окне Outgoing telegrams имеются следующие кнопки:

- Lat/Rus – ввод текста в латинском/русском регистре;

• Send –отправление телеграммы;

• Delete –удаление телеграммы;

• Close –закрытие окна.

1.2.5.2.4 Кнопка OLDI

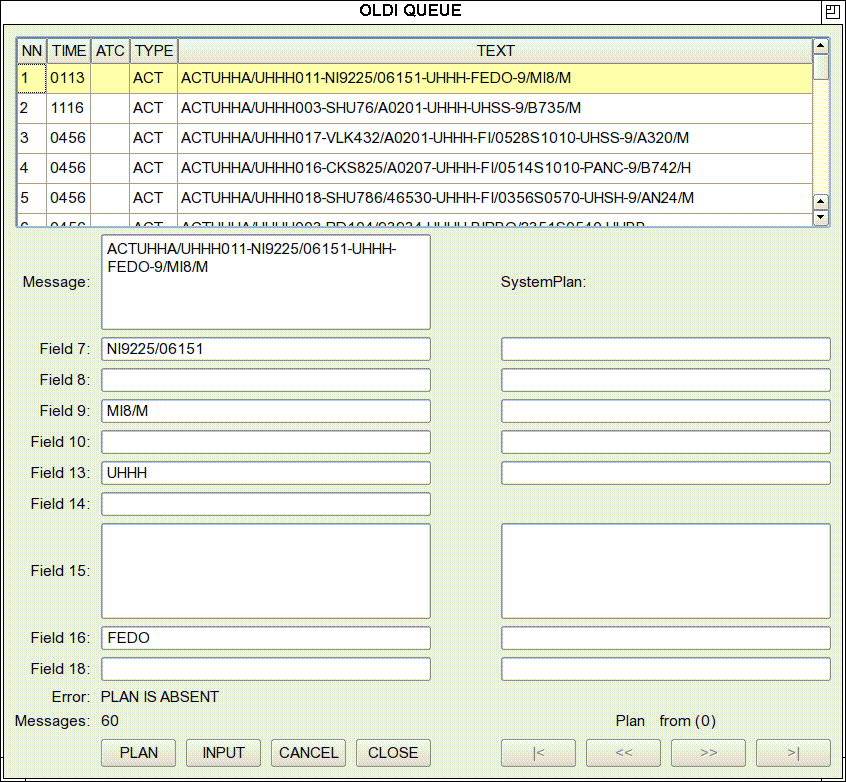

Кнопка OLDI меню Planning предназначена для вызова окна OLDI QUEUE (рисунок 1.2-43), предназначенного для представления очереди сообщений OLDI для их корректировки и ввода в систему.

В верхней табличной части панели окна OLDI QUEUE отображается состояние очереди на данный момент. Количество сообщений в очереди представлено внизу рядом со словом Messages. При обращении к строке сообщения в очереди в поле Message отображается вся текстовая часть сообщения, а в соответствующих строках ниже - все плановые поля сообщения.

Около слова Error отображаются выявленные ошибки или несоответствия.

Рисунок 1.2-43

В нижней части окна имеются кнопки для предлагаемой работы с очередью:

• PLAN – для вызова окна Plan с данными плана полета, соответствующими выделенной строке телеграммы;

• INPUT – для ввода внесенных изменений;

• CANCEL – для сброса сообщения;

• CLOSE – для сброса окна.

5. Просмотр и рассылка сообщений NOTAM

Функция NOTAM в меню Planning предназначена для вызова окна, содержащего телеграммы, касающиеся состояния аэродромов. При обращении к кнопке NOTAM отображается окно NOTAM, чистая форма которого приведена на рисунке 1.2-44.

Рисунок 1.2-44

Окно NOTAM содержит список поступивших телеграмм NOTAM. Диспетчер имеет возможность ввести критерии поиска: дату (Date) и обозначение аэродрома (Text).

В окне имеется перечень телеграмм NOTAM, содержащий следующие поля:

- Time – время поступления телеграммы;

• Series – обозначение срочности телеграммы;

• Identifer – идентификатор сообщения;

• Adresses – адреса рассылки;

• Text – текст телеграммы.

Для работы с сообщениями NOTAM имеются следующие кнопки:

• Find - поиск сообщения по введенным критериям;

• Reset - очистка содержимого полей окна;

• Print – печать телеграммы на принтере;

• Close – закрыть окно.

Для рассылки телеграммы NOTAM необходимо в поле Address ввести обозначение аэропорта установки системы (UAII), текст сообщения и адреса рассылки.

1.2.5.2.6 Окно для работы с шаблонами телеграмм из категории Templates

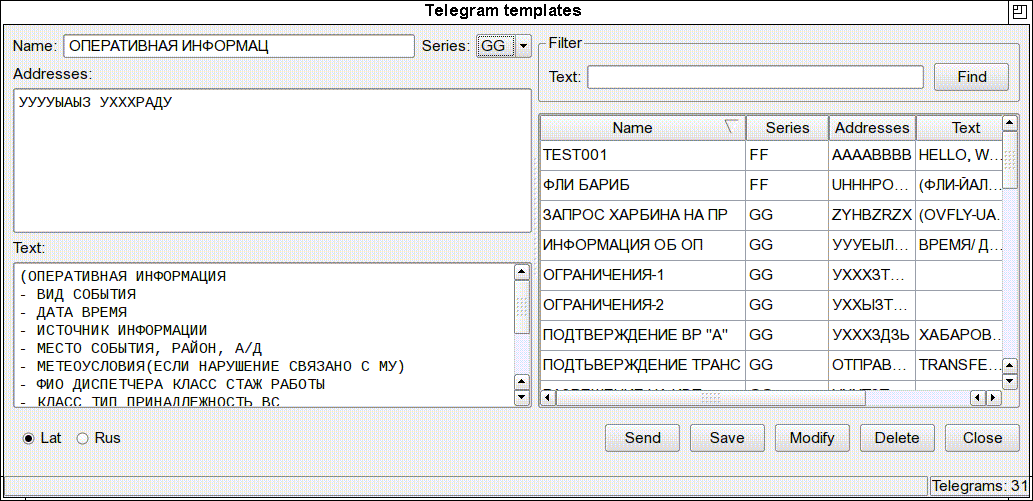

При обращении к кнопке Telegrams в меню Planning отображается окно Telegram templates. Данное окно предназначено для создания и хранения шаблонов различных типов телеграмм и представлено на рисунке 1.2-45.

Рисунок 1.2-45

В окне имеются следующие кнопки:

Find – поиск шаблона телеграммы;

Send – отсылка телеграммы;

Save – сохранение шаблона;

Modify – изменение шаблона;

Delete – удаление шаблона;

Close – закрытие окна;

Lat/Rus – переключатель для ввода информации в латинском/русском регистре.

Для создания нового шаблона необходимо в поле Name пустой формы ввести обозначение шаблона, выбрать срочность телеграммы в меню Series и в поле Text внести образец шаблона.

По обращению к полю кнопки Find отобразится перечень имеющихся шаблонов. При обращении к строке шаблона – заполнятся поля формы в окне.

По обращению к полю кнопки Save созданный шаблон запоминается в базе шаблонов.

Для поиска требуемого шаблона в поле Text вводится его обозначение или символ подчеркивание «_».

1.2.5.2.7 Шаблоны адресатов для рассылки сообщений по сети AFTN из категории Templates

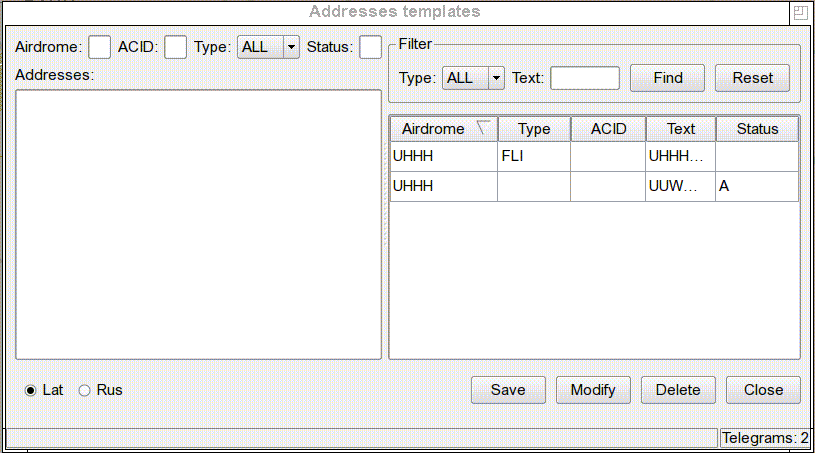

При обращении к кнопке Addresses в меню Planning отображается окно Addresses templates, представленное на рисунке 1.2-46.

Рисунок 1.2-46

Данное окно предназначено для ввода набора адресатов для использования их в качестве шаблонов при рассылке сообщений.

По умолчанию окно не содержит информацию.

В качестве критерия поиска шаблонов адресатов в базе данных используется название аэродрома (Airdrom), позывной (ACID), тип телеграммы (Type), состояние рейса (Status).

Результат поиска отображается в правой части окна в виде списка со столбцами: Airdrome (название аэродрома), Type (тип телеграммы), ACID (номер рейса), Text (текст телеграммы), Status (состояние рейса). Данный список служит для окончательного поиска нужного шаблона адресатов. При обращении к строке списка информация из нее переписывается в доступные для редактирования одноименные поля, находящиеся в левой средней части окна. При этом в поле Address (адресаты) загружается список адресатов, относящихся к данному шаблону.

Кнопки окна Addresses templates выполняют следующие функции:

Find – поиск информации в базе данных по названию аэродрома;

Reset – очистка всех полей формы;

Save – сохранение введенного шаблона;

Modify – модификация существующего шаблона адресатов;

Delete – удаление шаблона адресатов;

Close– закрытие окна.

Кнопки Modify и Delete становятся доступными при выборе существующего шаблона из списка поиска.

1.2.5.2.8 Архив планов из категории Archives

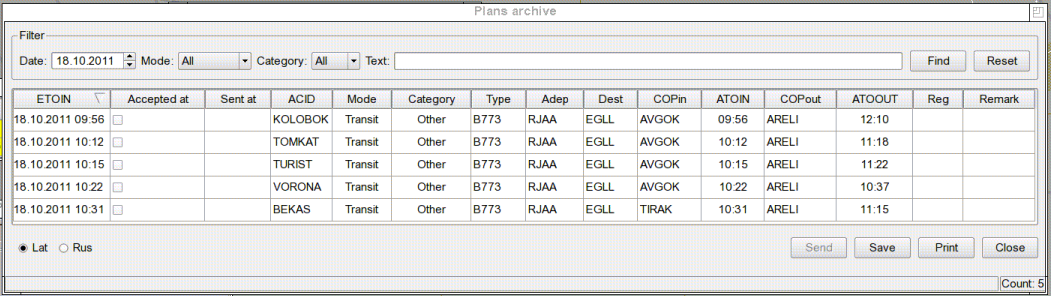

При обращении к кнопке Summary окна Planning отображается окно Plans archive, представленное на рисунке 1.2-47.

Окно Plans archive предназначено для поиска архивированных планов полетов по введенным критериям.

Рисунок 1.2-47

В окне Plans archive имеются следующие кнопки:

• Find – поиск по заданным параметрам;

• Reset – очистка полей критериев;

• Send – отправка выбранного плана;

• Save – сохранение выбранного плана;

• Print – распечатка списка;

• Close – закрытие окна;

• Lat/Rus – переключатель для ввода текста в латинском/русском регистре.

В качестве критериев поиска используются следующие:

• Date – дата выполнения плана;

• Mode –режим полета (Arrival, Departure, Transit);

• Category – категория;

• Text – текст плана.

Результат поиска отображается в виде списка со столбцами:

- ETOIN – расчетное время входа;

- Accepted at – подтверждение;

- Sent at – время отправки;

- ACID – номер рейса;

- Mode – тип полета;

- Category – категория;

- Type - тип телеграммы;

- Adep – аэродром вылета;

- Dest – аэродром прилета;

- COPin – точка входа;

- ATOIN – фактическое время входа;

- COPout – точка выхода;

- ATOOUT – фактическое время выхода;

- Reg – регистрационный номер;

- Remark – примечание.

1.2.5.2.9 Архив телеграмм из категории Archives

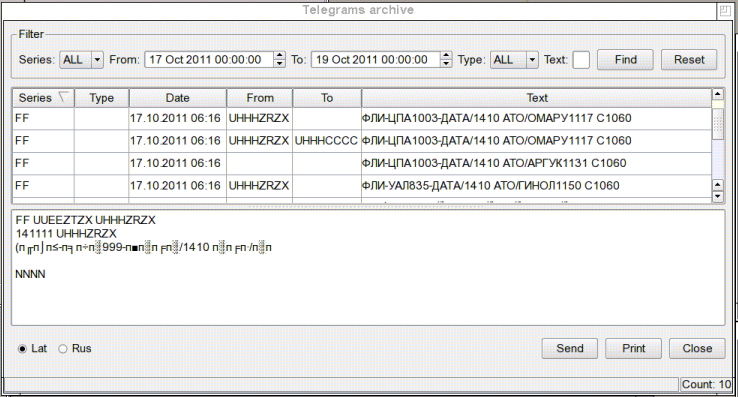

При обращении к кнопке Telegrams окна Planning отображается окно для просмотра архивных данных по отправленным телеграммам Telegrams arсhive, представленное на рисунке 1.2-48.

Рисунок 1.2-48

По умолчанию окно не содержит информации.

В верхней части окна задаются следующие атрибуты поиска информации:

Series – серия срочности телеграмм;

From/To – промежуток времени поиска (формат дд.мм.гг чч:мин:с);

Type – тип телеграммы;

Text – подстрока в тексте телеграммы.

Результат поиска отображается в виде таблицы и содержит следующую информацию: серия срочности (Series), тип телеграммы (Type), дата и время отправления (Date), отправитель (From), получатель (To), текст телеграммы (Text).

При обращении к строке списка в поле, расположенном под списком, загружается полный текст выбранной телеграммы.

Кнопки окна Telegrams archive выполняют следующие функции:

• Find – поиск по заданным параметрам;

• Reset – очистка полей критериев;

• Lat/Rus – переключатель для ввода текста в латинском/русском регистре;

• Send – отправка указанной телеграммы;

• Print – распечатка телеграммы;

• Close – закрытие окна.

1.2.5.2.10 Архив сообщений OLDI из категории Archives

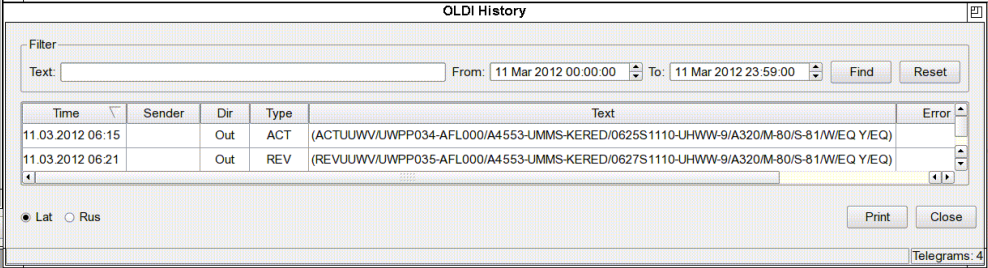

При обращении к кнопке OLDI из категории Archives окна Planning отображается окно OLDI History для просмотра архивных данных введенным в систему сообщениям OLDI. Пример окна представлен на рисунке 1.2-49.

Рисунок 1.2-49

По умолчанию окно не содержит информации.

В блоке Filter верхней части окна задаются следующие атрибуты поиска информации:

• Text –тексте сообщения;

• From/To – промежуток времени поиска (формат дд.мм.гг чч:мин:с);

Результат поиска отображается в виде таблицы и содержит следующую информацию:

• Time – время фиксации сообщения OLDI;

• Sender – отправитель;

• Dir – признак сообщения: входящее или исходящее;

• Type – тип сообщения;

• Text – текст сообщения;

• Error – ошибки.

При обращении к строке списка в поле, расположенном под списком, загружается полный текст выбранной телеграммы.

Кнопки окна OLDI History выполняют следующие функции:

• Find – поиск по заданным параметрам;

• Reset – очистка полей критериев поиска;

• Lat/Rus – переключатель для ввода текста в латинском/русском регистре;

• Print – распечатка сообщения;

• Close – закрытие окна.

1.2.5.2.11 Архив телеграмм в последовательности их поступления с возможностью просмотра телеграмм по выбранному плану полета

При обращении к кнопке Plan history окна Planning отображается окно Plan history с архивом телеграмм в последовательности их поступления с возможностью просмотра телеграмм по выбранному плану полета.

Чистая форма окна Plan history представлена на рисунке 1.2-50.

Рисунок 1.2-50

В верхней части окна задаются следующие атрибуты поиска информации: интервал - дата и время начала и конца, номер рейса.

Результат поиска отображается в виде таблицы и содержит следующую информацию:

- Number - номер по порядку;

- Time - время события;

- АС – номер рейса;

- Plan ID – идентификатор плана;

- Operation code – код события;

- Full description - пояснение.

Кнопки окна Plan history выполняют следующие функции:

• Search – поиск плана по заданным параметрам;

• Lat/Rus – переключатель для ввода информации в латинском/русском регистре;

• Close – закрытие окна.

1.2.5.2.12 Планы ПИВП

При обращении к кнопке PIVP окна Planning отображается окно PIVP messages для просмотра планов, поступивших от КСА ПИВП, которые не прошли входной контроль по формату и построению маршрута.

Окно PIVP messages представлено на рисунке 1.2-51.

В блоке Filter окна PIVP messages задаются следующие атрибуты поиска информации:

From/To – промежуток времени поиска (формат дд.мм.гг чч:мин:с);

Text –текст плана;

Type – тип плана.

Рисунок 1.2-51

Результат поиска отображается в виде таблицы и содержит следующую информацию:

Time – время поступления плана;

Text – текст плана;

Type – тип плана;

Message – сообщение об ошибке.

Кнопки окна PIVP message выполняют следующие функции:

Find – поиск плана по заданным параметрам;

Reset – очистка полей критериев;

Lat/Rus – переключатель для ввода информации в латинском/русском регистре;

Delete – удаление плана;

Print – печать плана;

Close – закрытие окна PIVP messages.
