1.2.1.9 Вектор-измеритель

1.2.1.9.1 Назначение

Вектор-измеритель (ВИ) предназначен для обеспечения возможности слежения за динамикой развития ситуации воздушного движения выбранных ВС.

Вектор-измеритель представляет собой направленную (т.е. имеющую начало и конец) линию, соединяющую две заданные точки, при этом возможны три случая расчета измерений:

  • между двумя произвольными точками на ИВО;

  • между треком и произвольной точкой;

  • между двумя треками.

Кроме линии, соединяющей две выбранные точки, одновременно отображается формуляр, информация в котором зависит от применения вектора-измерителя. Формуляр можно разместить в начале, середине или на конце вектора нажатием СК мыши.

Если начало или конец вектора-измерителя привязан к символу трека, то такой вектор имеет название "трекер". При этом информация в формуляре становится динамической и изменяется в соответствии с обновлением трека (двух треков, если вектор создан между двумя треками).

В процессе создания вектора-измерителя можно изменять масштаб (прокруткой колесика мыши) и смещать центр изображения (нажав и удерживая СК).

Возможные варианты использования вектора-измерителя представлены в таблице 1.2-1.

Таблица 1.2-1

  1. Начало и конец вектора-измерителя привязаны к географическим точкам

В формуляре указываются азимут на вторую из выбранных точек и расстояние между точками в км

  1. Начало вектора установлено на географическую точку, конец – на символ трека

В формуляре отображается азимут на символ трека и расстояние до него в км.

  1. Начало вектора установлено на символ трека, конец – на географическую точку

В формуляре отображается азимут на точку, расстояние до нее в км и время пролета этой точки в часах и минутах.

  1. Начало вектора установлено на символ трека, конец вектора установлен на символ другого трека

В формуляре отображается азимут на второй символ трека и расстояние до него в км.

Примечание – Азимут (в геодезии) – это угол между направлением на север (в Южном полушарии - на юг) и направлением на какой-либо удаленный предмет. Отсчитывается обычно по часовой стрелке, измеряется в градусах от 0° до 360°.

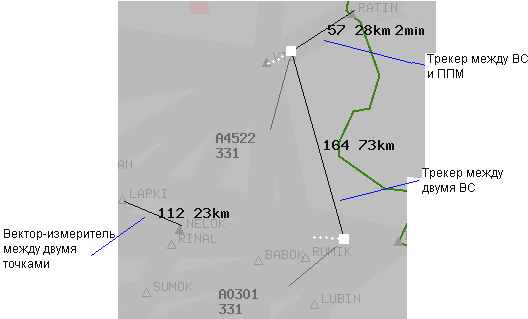

Примеры отображения вектора-измерителя и трекеров представлены на рисунке 1.2-9.

Рисунок 1.2-9

1.2.1.9.2 Работа с вектором-измерителем

Для работы с вектором-измерителем:

  • установить курсор в исходную точку в Радиолокационном окне (не закрытую другими окнами), относительно которой требуется осуществить измерение. Щелкнуть ЛК мыши;

  • перемещать курсор ко второй нужной точке. Одновременно с перемещением курсора на экране отображается прямая линия, рядом с курсором - значение азимута на вторую выбранную точку и расстояние до нее в километрах;

  • повторный щелчок ЛК закрепляет отображение вектора на экране;

  • для построения вектора между символом трека и любой точкой Радиолокационного окна (или символом трека другого ВС) установить начало вектора на нужном символе трека и далее действовать, как описано выше.

Примечание - При совмещении курсора с символом трека последний выделяется зеленым цветом.

Щелчок ПК на линии выбранного вектора сбрасывает его отображение на экране.
