7 Светотехнический расчет
Требуется рассчитать площадь окна для промышленного здания, возводимого в городе Петрозаводске.
Исходные данные и формулы приняты по (3) и (4),
где (3) – Естественное и искусственное освещение СНиП 23-05- 95*
(4) - Естественное и искусственное освещение СНиП II – 4 – 79.

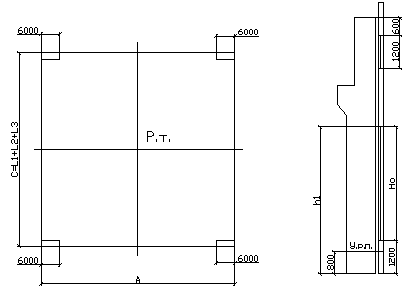

Расчётные схемы представлены на рисунке 7.1
Рис.7.1 – Схемы, для светотехнического расчёта.
– площадь окна верхней ленты;
– площадь окна нижней ленты;
Предварительный расчёт
Предварительный расчет, согласно СНиП 2-4-79*
Sп – площадь пола помещения, м2;
Sп = А·С = 96·36 = 3456 м2
ен – нормируемое значение КЕО;
ен = mII·eN = 1·1.5 = 1.5
eN – нормативное значение КЕО, принимаемый по табл. 1;
m – коэффициент светового климата;
Кз – коэффициент запаса, принимаемый по табл. 3, Кз=1,3;
ηо – световая характеристика окон, определяемая по табл. 26;
Кзд – коэффициент, учитывающий затенение окон противостоящими зданиями,
определяемый по табл. 27;
τо – общий коэффициент светопропускания, определяемый по формуле
τо = τ1·τ2·τ3 = 0,8·0,6·1 = 0,48
где τ1 – светопропускания материала, определяемый по табл. 28;
τ2 – коэффициент, учитывающий потери света в переплетах светопроема,
определяемый по табл. 28;
τ3 – коэффициент, учитывающий потери света в несущих конструкциях,
определяемый по табл. 28 (при боковом освещении τ3 = 1);
r1 – коэффициент, учитывающий повышение КЕО при боковом освещении
благодаря свету, отраженному от поверхностей помещения и подстилающего
слоя, прилегающего к зданию, принимаемый по табл. 30;
так как SноСНиП = 897,624 м2 ≤ Sон = 690 м2, проектируем фонари.
Проверочный расчет:
Принятые размеры оконных проемов удовлетворяют требованиям СНиП, если
выполняется условие
ерб ≥ ен
ерб =( Ерб·q·r1·τo)/Кзд = 2,84·0,565·1,05·0,48/1,3=0,618
Ерб – геометрический КЕО, учитывающий прямой свет неба, в какой-либо точке
при боковом освещении, определяемый по формуле
Ерб = 0.01·(n1·n2) = 0.01·2·84 = 1,68
n1 – количество лучей по графику Данилюка I, проходящих от неба через световые проемы в расчетную точку на поперечном разрезе помещения; (n1=2)
n2 – количество лучей по графику II, проходящих от неба через световые проемы в расчетную точку на плане помещения; (n2=84)
q – коэффициент, учитывающий неравномерную яркость облачного неба МКО,
определяемый по табл. 35. (q=0,565 т.к. α=7)
ерб =(1,68*0,48*2,4*0,565)/1,3=0,84
ерб = 0,84 ≈ ен = 1, 5
Вывод: Требуются фонари.
8. Определение глубины заложения фундамента.
Определение нормативной глубины сезонного промерзания грунта по формуле (8.1).
, (м) (8.1)
где Мt – безразмерный коэффициент, численно равный сумме абсолютных значений отрицательных среднемесячных температур в данном районе;
do – величина, принимаемая равной для полеватых суспензий 0,28.
dfn = 0.28 × √36.8 = 1,698
Определяем расчетную глубину сезонного промерзания по формуле (8.2).
, (м) (8.2)
где – расчетная глубина сезонного промерзания,
– коэффициент, учитывающий влияние теплового режима зданий.
df = 0,58 ×1.698
df = 0,984
Определение глубины заложения фундамента в зданиях без подвалов по формуле (8.3).
dз = df + 0.3, (8.3)
где - глубина заложения фундамента,
–нормативная глубина сезонного промерзания.
dз = 0,984 + 0.3
dз = 1,284
