Аннотация

Данный курсовой проект разработан на тему «Вариантное проектирование оснований и фундаментов гражданских зданий» состоит из двух частей: пояснительной записки и графической части.

Пояснительная записка выполнена на 34 листах формата А4, графическая часть на одном листе формата А1.

В пояснительной записке разработаны следующие вопросы: исходные данные для проектирования, анализ инженерно-геологических условий площадки строительства, вариантное проектирование фундаментов под наиболее нагруженную колонну, расчет и проектирование столбчатого фундамент, выбор глубины заложения подошвы фундамента , определение размеров фундамента в плане, расчет деформаций основания фундамента, конструирование фундамента, расчет и проектирование свайного фундамента, выбор глубины заложения подошвы ростверка и размеров свай, расчет несущей способности сваи и определение количества свай в фундаменте, определение числа свай, конструирование ростверка свайного фундамента, проверка свайного фундамента на действие моментной нагрузки, проверка напряжений под подошвой условного фундамента, расчет осадки свайного фундамента, технико-экономическое сравнение вариантов фундаментов и выбор более экономичного варианта, расчет и проектирование ленточного прерывистого фундамента под пристройку.

Графическая часть формата А1 содержит : схему расположения элементов фундаментов М:200, разрез 1-1 М1:100, конструктивная схема заделки колонны М1:30, разрез стен фундаментов по оси Г, спецификация элементов фундамента.

1 Исходные данные для проектирования

Район строительства - город Липецк;

Объект строительства- сборочный цех;

Размеры здания или сооружения (вариант №13):

l₁=18 м, l₂ =15 м , l₃ =6 м, l₄ =12 м, L=48 м, l_c=0,8 м, b_c=0,6 м;

Величины и характер действующих загрузок:

Таблица 1- Нагрузки на обрез фундаментов в наиболее невыгодных сочетаниях

Вариант	Вид нагрузки	№ фундамента
		1	2	3	4	5	6	7
13	F v, кН	2100	1100	1000	700	900	1200	160
	F h , кН	25	12	10	15	18	20	-
	М, кНм	190	250	200	220	180	210	5

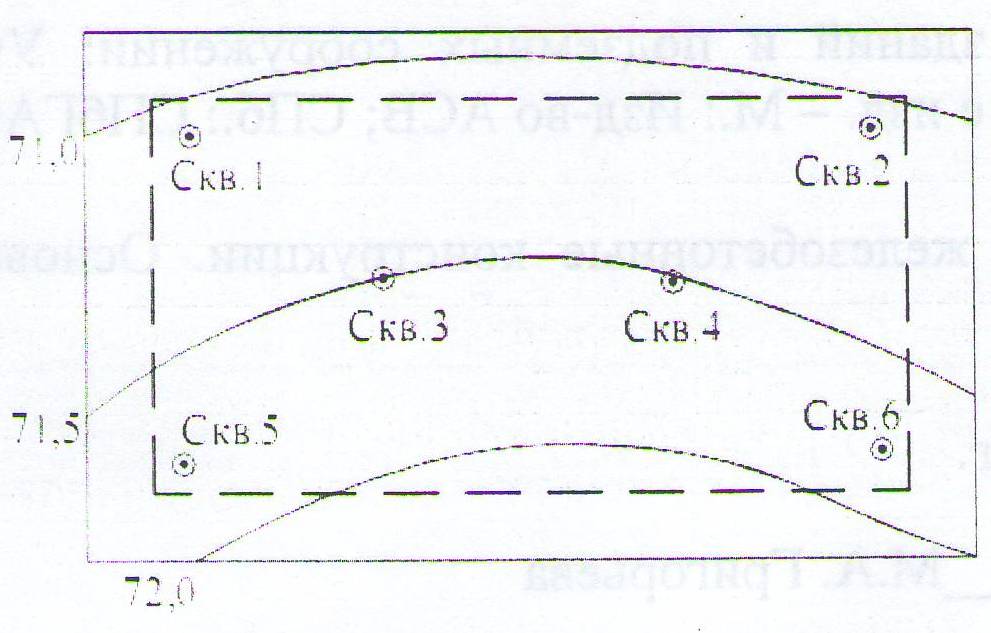

Таблица 2 - Мощность слоев по скважинам

№ варианта	Мощность слоев по скважинам							Глубина УГВ, м
	№ слоя	1	2	3	4	5	6
13	1	0,3	0,5	0,7	0,7	0,6	0,4	3,5
	2	2,0	2,7	3,0	3,2	2,5	1,8
	3	4,1	4,8	5,5	5,0	4,5	4,2

Таблица 3 – Характеристики инженерно-геологических элементов

№ слоя	№ вар	Грунт	ρ s , кН/м 3	ρ, кН/м 3	W	E, МПа	φ, град	С, кПа	WL	WP
1	13	Почвенно- растительный слой	26,5	12,2	0,15
2		П есок средней крупности Пылевато-глинистый	26,8	19,0	0,15	37	38,0	2,0	-	-
3			26,9	19,6	0,15	35	35,0	1,0	-	-
4			27,0	19,0	0,15	24	22,0	31,0	0,28	0,15
