4.1.2.Колонны
Железобетонные колонны в зависимости от высоты здания, режима работы и грузоподъемности крана:
Сплошного сечения с консолями (крановая нагрузка до 30 т), высотой 14,4м;
Двухветвевые сквозные (крановая нагрузка до 50 т), высотой 15.6м.
Для металлического цеха применяются колонны крайнего ряда Д26-1 (hi=22600 мм), для ж/б цеха -2ККШ 08-1.2
Для крепления стеновых панелей торца применяют стойки фахверка, их проектируют с шагом 6 м.

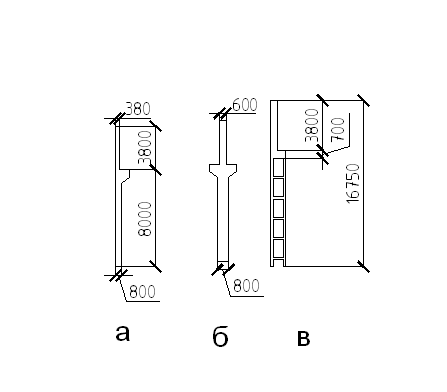

Рисунок 4.4 – а) колонны железобетонные для крайнего ряда с высотой 14.4 марка 2К108 - 4, б) для среднего рядя с шагом 12м. и высотой 14.4 марка– 7КI44-23, в) для цеха с высотой 15.6 м. и шагом 6м. марка 3К156 – 4
4.1.3. Стропильные конструкции
Стропильные конструкции выполняются в виде балок и ферм. Принимаю следующие конструкции:
Рисунок 4.5 – Фермы стропильные железобетонные,
марка IФБМ23.
Рисунок 4.6 – Фермы подстропильные железо бетонные,
марка IФПМ12-IАУ.
4.1.4.Подкрановые балки
Железобетонные подкрановые балки применяют при шаге колон 6 и 12 м и грузоподъемностью до 30 т. Применяют балки таврового сечения с предварительно напряженным армированием с утолщенной на опорах вертикальной стойкой. Соединение балки с колонной выполняется на сварке или болтовое.
Марка средней подкрановой балки БК12-С, торцевой - БК6-С.
Рисунок 4.7 – Балки подкрановые ж/б, марка БKI2-4AIУ-С.
Рисунок 4.8 – Балки подкрановые ж/б, марка БK6-84ТУ-К.
4.1.5.Стеновые конструкции
Конструктивное решение наружных стен определяется характером возложенных на них функций как ограждающего и архитектурно-художественного элемента.
В данном курсовом проекте применяются трехслойные панели толщиной 300 мм. Размеры рядовых панелей 6x1,5, цокольных 6x1,2, парапетных 6x1,2 и 6x1,8
Марки панелей ПС600-12.30-П1, ПС600-15.30-Ш, ПС600-18.30-П1
Рисунок 4.8 – Стеновые панели железобе тонные,
марка ПС120.6-IАтУТ-1.
4.1.6. Плиты покрытия
Покрытие выполнено из ребристых железобетонных плит размером 3x6 и профилированного настила. Железобетонные плиты служат основанием для кровли, укладываются по поперечным стропильным конструкциям. Жесткость диска покрытия обеспечивается замоноличиванием швов между плитами и приваркой ребер плит к фермам и балкам. Кровля принята малоуклонная.
Рисунок 4.9 – а) плиты покрытия железобетонные, марка IПГ6-IАIУТ.
4.1.7.Полы
Выбор конструкции пола определяемой в первую очередь внешним видом и интенсивностью силовых и не силовых воздействий, которым он подвергается в период эксплуатации, а также спецификой требований, обусловленных протекающим в помещении технологическим процессом.
Полы в промышленных зданиях подвергаются механическим, тепловым, химическим и жидкостным воздействиям.
Требования к полам:
Основные: механическая прочность, термостойкость, кислотостойкость, щелочестойкость, водостойкость;
Дополнительные: гладкая поверхность, эластичность, экономичность, индустриальное, соответствие интерьеру.
В данном проекте применяются полы из асфальтобетона.
Асфальтобетон отличается от асфальтовой массы добавлением в него
щебня или гравия и пылевидного заполнителя (зола каменных углей, сланцев). Толщина покрытия пола зависит от величины механического воздействия и составляет 50-100 мм.
