Вопросы для изучения теоретической части
Что называют эскизом детали?
В какой последовательности выполняют эскиз детали?
Как заполняют основную надпись на эскизе детали?
Где и как даются сведения о материале, из которого изготавливается деталь?
Какие инструменты используются для обмера детали?
Как определить тип и размер резьбы при эскизировании с натуры?
Тесты
1. Что называется деталью?
а) деталью называется изделие, составные части которого подлежат соединению между собой на предприятии - изготовителе;
б) деталью называется изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций;
в) деталью называется изделие, изготовленное из однородного материала с применением сборочных операций.
2. Что называется эскизом детали?
а) эскиз – это чертеж, выполненный от руки без применения чертежных инструментов, при соблюдении пропорций ее частей;
б) эскиз – это чертеж, выполненный с применением чертежных инструментов;
в) эскиз – это чертеж, в котором необходимо указать масштаб.
3. На какие детали в сборочной единице не следует давать эскизов?
а) на тела вращения;
б) на корпусные;
в) на стандартные.
4. Какие размеры не проставляются на сборочном чертеже?
а) габаритные;
б) присоединительные;
в) исполнительные.
5. Как на чертеже изображаются детали тел вращения?
а) ось должна быть расположена перпендикулярно основной надписи на чертеже;
б) ось должна быть расположена параллельно основной надписи на чертеже;
в) ось может располагаться произвольно относительно основной надписи на чертеже.
6. Сколько изображений необходимо выполнить при эскизировании детали тела вращения?
а) 1;
б) 2;
в) 3.
Задача для отработки практической части темы

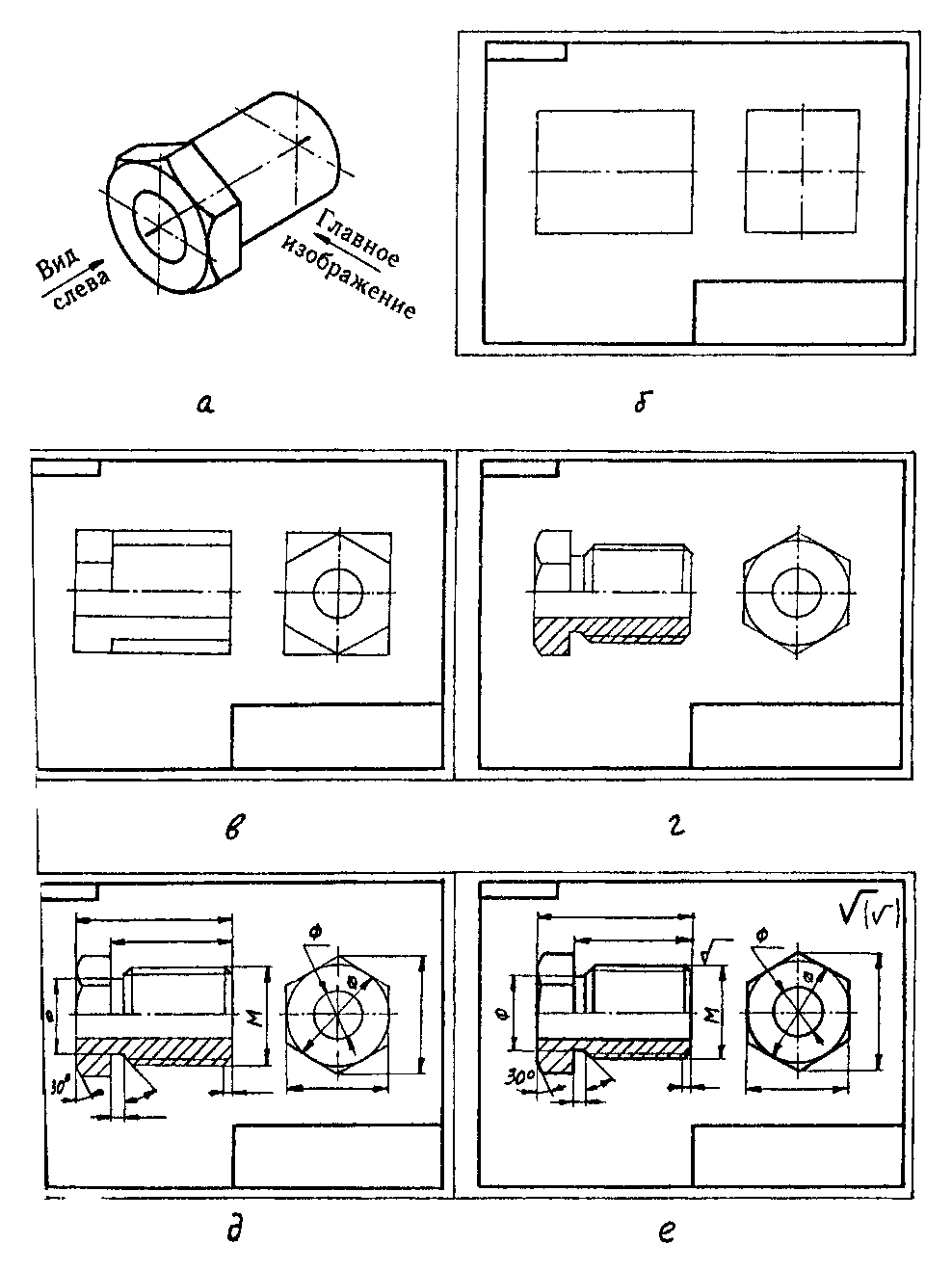

По примеру, приведенному ниже, выполнить эскиз детали, требующей 2 изображения.
Типовое контрольное задание
Выполнить с натуры эскизы деталей, входящих в сборочную единицу (вентиль, кран, задвижка).
Тема 9. Составление сборочных чертежей. Некоторые особенности оформления сборочных чертежей. Составление специализации к ним.
Модуль – сборочные чертежи.
Ключевые слова: сборочный чертеж, спецификация, размеры.
Вопросы для изучения теоретической части
Что должен содержать сборочный чертеж?
Какие допускаются упрощения на сборочных чертежах?
Как нумеруют составные части изделия на сборочном чертеже?
Какие размеры наносят на сборочных чертежах?
В какой последовательности выполняют сборочный чертеж?
Что называют спецификацией?
Что и в каком порядке вносят в спецификацию?
Что вносят в каждый из разделов спецификации?
Как заполняют графы спецификации?
Тесты
Что называют сборочным чертежом?
а – документ, содержащий изображение сборочной единицы;
б – документ, содержащий изображение детали;
в – документ, содержащий изображение стандартного изделия.
С чего начинают выполнение сборочного чертежа?
а – с вычерчивания базовой детали;
б – с вычерчивания контуров изображения;
в – с нанесения размеров.
От чего зависит необходимое количество изображений сборочной единицы?
а – от конструкции базовой детали;
б – от величины сборочной единицы;
в – от наличия стандартных изделий.
В какой последовательности заполняют спецификацию.
а – документация, сборочные единицы, детали, стандартные изделия, материалы;
б – стандартные изделия, детали, материалы, сборочные единицы, документация;
в – документация, стандартные изделия, сборочные единицы, детали, материалы.
