Лабораторная работа №1
Измерение штангенинструментами
ЦЕЛЬ РАБОТЫ: ознакомление с метрологическими характеристиками штангенинструмента, а также приобретение студентами практических навыков пользование его для измерения размеров различных деталей.
В данной лабораторной работе изучаются штангенинструмент,.
Штангенинструмент предназначен для измерения абсолютным методом абсолютную величину измеряемого размера.
Штангенциркуль имеет измерительный стержень, непосредственно контактирующий с поверхностью измеряемой детали. При использование контактного метода контроля важное значение для точности измерения имеет величина и стабильность измерительного усилия, поэтому в каждом приборе имеется специальное устройство для обеспечения постоянного значения измерительного усилия. Точность измерения обуславливается также и способом изготовления измеряемой детали. Например на необработанных отливках большая точность не может быть достигнута из-за наличия поверхностных дефектов: заусенцев, раковин, а также литейных уклонов.

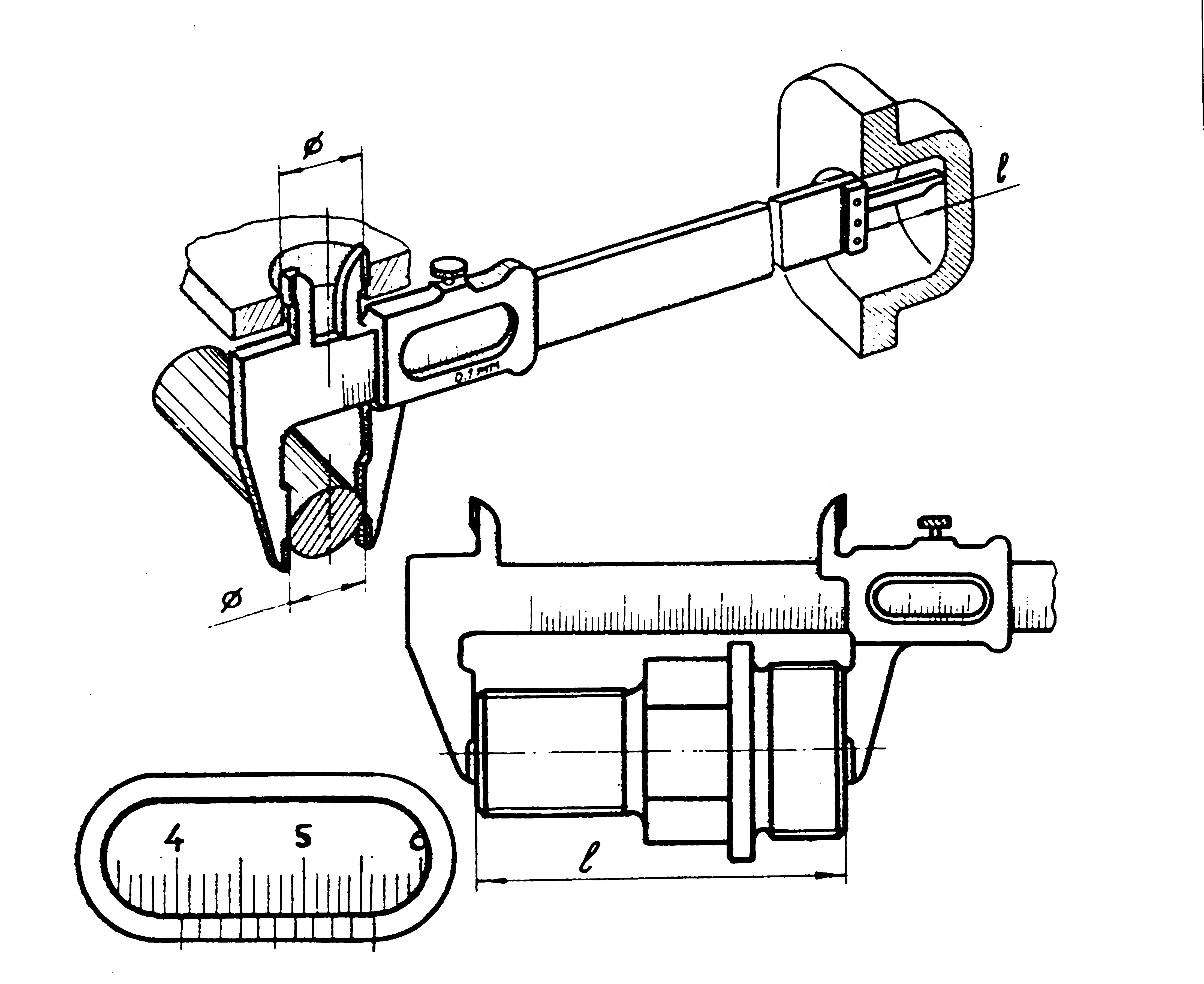

Точность измерения штагнен-инструментом достигается за счет применения шкалы нониуса. На рис 1. показано устройство прибора и приемы обмера им деталей.
Рис.1 УСТРОЙСТВО ШТАНГЕНЦИРКУЛЯ
Прибор состоит из линейки (штанги), имеющей две ножки и рамки , которая скользит по линейке. На линейке (штанге) имеется основная миллиметровая шкала, а на рамке нанесена шкала нониуса. На рис 2. показан нониус (в увеличенном виде), дающий точность обмера до десятых долей миллиметра. Шкала нониуса имеет десять делений. При передвижении шкалы нониуса совпадение первого деления шкалы нониуса с первым делением основной шкалы означает, что ноль нониуса сместился вправо на 0,1 мм, - совпадение второго деления нониуса со вторым делением основной шкалы – смещение ноля нониуса на 0,2 мм и т.д.
Рис.2.
Следовательно, номер совпавшего деления шкалы нониуса показывает число десятых долей мм, на которое сместился ноль нониуса относительно целого числа.
Чтобы прочесть измеренный штангенинструментом размер детали, следует заметить с каким делением основной шкалы совпадает ноль шкалы нониуса. Совпавшее деление и будет показывать искомую величину.
Если же нулевое деление нониуса не совпадает с целым числом делений на линейке – штанге, то замечаем на линейке ближайшее числдо слева от 0 нониуса. К числу целых единиц прибавляем число делений на нониусе, совпадающее с ближайшим делением линейки.
ПРИМЕЧАНИЕ: При измерении размеров отверстий штангенциркулем типа ШЦ-2 и ШЦ-3 к отсчёту по основной и нониусной шкалам необходимо прибавить размер толщины двух губок, намаркированный на губках.
Глубина детали, изображенной на рис. 1 справа измеряется линейкой – глубомером соответствует числу делений шкалы линейки – штанги до нониуса, т.е. отсчитывается также как и величины измеряемые ножками штангеля.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
Ознакомиться с устройством описанного выше штангенциркуля и изучить правила работы с ними. Перед работой протереть его измерительные поверхности мягкой тряпочкой.
Получить задание и объекты измерения: три детали для измерения абсолютным методом.
Настроить соответствующий измерительный прибор для проведения измерений.
Провести измерение размеров деталей.
После утверждения результатов преподавателем слегка смазать измерительные поверхности всех приборов нейтральным маслом и привести в порядок рабочее место.
Составить отчёт о выполненной работе.
