Лабораторна робота № 2 Побудова ізометричних зображень

Ця лабораторна робота тісно пов'язана з темою інженерної графіки "Виконання креслень деталі в ізометрії".

Мета роботи: освоїти основи побудови ізометричних зображень в AutoCAD і виконати ізометрію деталі.

2.1 Ізометричних зображень в AutoCad

Для створення ізометричних зображень в AutoCAD зручно використовувати команду Tools\ Drafting settings\ Isometric snap (Сервис \ Режимы рисования... \ Шаг и сетка \ Изометрическая привязка). Ізометричну прив’язку також можна включити, клацнувши правою клавішею мишки на кнопці ПРИВ індикатора режимів рисування і вибравши меню Настройки... \ Шаг и сетка. Ця команда забезпечує вибір площини для креслення і відповідної для неї пари осей (Рис. 2.1).

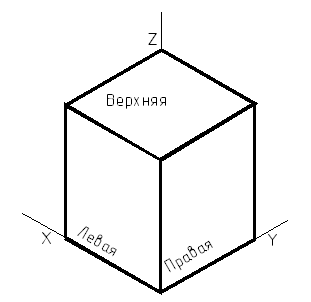

Рис. 2.1 Осі ізометричної сітки прив'язки

Перемикання між ізометричними площинами виконується натисненням клавіші F5.

При побудові ізометрії використовується режим ОРТО, який дозволяє одночасно працювати лише з двома з трьох ізометричних осей. Тому передбачається, що креслення виконується в одній з трьох ізометричних площин (права, ліва, верхня).

2.2 Режими об'єктної прив'язки

Для забезпечення точності побудов в AutoCAD застосовуються режими об'єктної прив'язки, що дозволяють робити побудови рисунка стосовно різних характерних точок. Рекомендується вивести на екран панель Привязка объектов (Рис.2.2).

Рис. 2.2 Панель режимів об'єктної прив'язки

Для цього треба клацнути правою клавішею миші на панелі інструментів Рисование, а потім в контекстному меню, що відкрилося, вибрати Привязка объекта.

В AutoCAD розглядаються режими об'єктної прив'язки :

Відстежування. Відстежування застосовується для наочної вказівки точок, пов'язаних з іншими точками малюнка. Після включення режиму і вказівки першої точки включається режим ОРТО і ставить вибір наступної точки в залежність від положення вершини вертикальної або горизонтальної траєкторії, проведеної з першої точки.

Прив'язка с. Встановлює тимчасову базову точку для побудови наступних точок.

Прив'язати до кінцевої точки. Прив'язує до найближчої кінцевої точки відрізку або дуги.

Прив'язати до середньої точки. Прив'язує до середини відрізку або дуги.

Прив'язати до перетину. Прив'язує до перетину будь-яких комбінацій з двох відрізків, дуг або кіл.

Прив'язати до перетину розмірів.

Прив'язати до розширення. Прив'язує до продовження об'єктів. Це режим потрібний, якщо при побудові об'єктів вимагається використовувати лінії, що є тимчасовим продовженням існуючих ліній.

Прив'язати до центру. Прив'язує до центру дуги або круга.

Прив'язати до квадранта. Прив'язує до найближчого з квадрантів круга або дуги (квадранти - це точки перетину дуги або кола з векторами, що виходять з їх центру і мають напрями 0,90,180 і 270 градусів).

Прив'язати до дотичної. Прив'язує до точки дуги або кола, в якому пряма лінія, проведена через цю точку і останню вказану, утворює дотичну до дуги або кола.

Прив'язати до перпендикуляра. Прив'язує до точки на відрізку, дузі або колі, що належить нормалі (перпендикуляру), проведеній через останню вказану точку до цього об'єкту.

Прив'язати до паралелі. Ця прив'язка зручна при побудові прямолінійних об'єктів, паралельних наявним .

Прив'язати до вставки. Прив'язує до точки вставки форми, тексту, визначення атрибуту або блоку.

Прив'язати до вузла. Прив'язує до примітиву "точка".

Прив'язати до ближнього. Прив'язка до точки на об'єкті, яка є найближчою до позиції перехрестя.

Прив'язати ні до чого. Відключає режими об'єктної прив'язки.

Вибір режимів прив'язки. Установка режиму поточної об'єктної прив'язки на вкладці Object Snap (Об'єктна прив'язка) діалогового вікна Drafting Setting(Рис. 2.3).

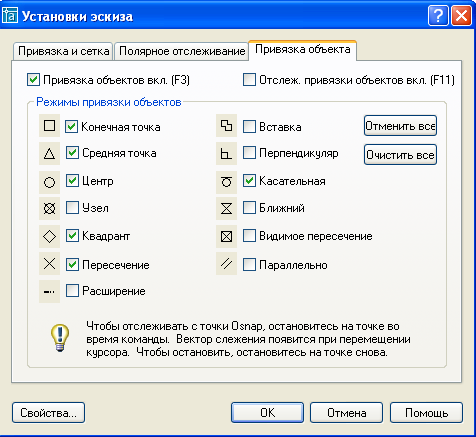

Рис. 2.3 Діалогове вікно установки поточного режиму прив'язки

Активізація об'єктної прив'язки здійснюється двома способами:

1. Разові режими об'єктної прив'язки, що діють при вказівці тільки поточної точки.

2. Поточні режими об'єктної прив'язки, діючі постійно до їх відключення. Для включення або відключення відразу усіх поточних режимів використовується функціональна клавіша F3.

У режимі об'єктної прив'язки вона відзначається маркером, форма якого залежить від використовуваного режиму, ім'я якого з'являється біля точки у вигляді підказки.

При побудові об'єктів в ізометрії часто виникають задачі зміни форми, положення і інших характеристик існуючих об'єктів. Це можна виконати з використанням команд редагування.
