Лабораторна робота №1 Основи роботи з графічним редактором AutoCad

Мета роботи: освоєння інтерфейсу системи AutoCAD, налаштувань графічного редактора, команд викреслювання графічних примітивів і виконання написів на кресленнях.

Практична робота: присвячена оформленню креслення формату А3 .

1.1 Запуск системи AutoCad і завершення роботи

Для запуску системи необхідно вибрати меню \Пуск\Програми\Autodesk\ AutoCAD і запустити AutoCAD. Можна вибрати вказівником миші на полі робочого столу ярлик програми і двічі клацнути лівою кнопкою миші.

Графічне поле

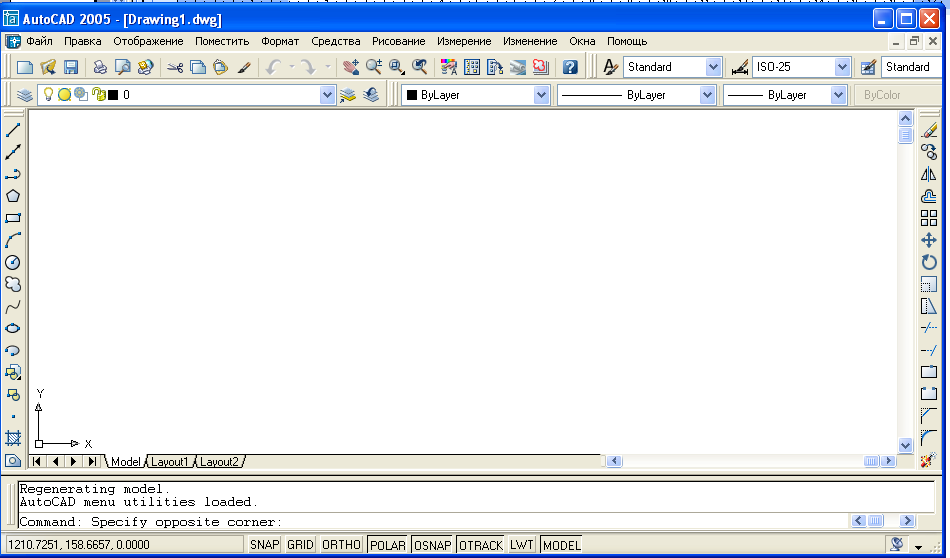

Рис.1.1 Головне вікно AutoCAD

Після запуску головне вікно AutoCAD складається з таких частин (Рис. 1.1) :

1. заголовка вікна із вказанням імені редагованого креслення (файлу);

2. системи випадаючих меню;

3. стандартної панелі інструментів;

4. рядка властивостей об'єктів; тут вказані основні параметри малювання - список шарів, колір об'єктів, тип лінії та інші;

5. панелей інструментів; тут зосереджені кнопки команд малювання, редагування, проставляння розмірів та інші (панелі можуть бути згруповані разом, а можуть розташовуватися, як показано на Рис. 1.1.);

6. курсора миші, що показує поточну позицію на кресленні;

7. графічного поля;

8. інформаційного поля, де наведений список виконаних команд в хронологічному порядку (інформаційне поле з'являється на екрані тільки після натиснення клавіші F2);

9. командного рядка, де задаються з клавіатури команди і параметри;

10. рядка стану, в лівому кутку якого показуються поточні координати курсора миші у відносних одиницях.

Графічний екран знизу обрамляють кнопки вкладок Модель (Model), Лист1 (Layout1), Лист2 (Layout2). Ці вкладки використовуються при перемиканні між просторами моделі і листа. Трикутні кнопки зліва від вкладок дозволяють пересуватися по вкладках в обох напрямах. Праворуч від вкладок розташована горизонтальна лінійка прокрутки для графічного екрану. За умовчанням активною є вкладка Модель (Model).

Для завершення роботи вибрати меню Файл\Выход, комбінацію клавіш Alt-F4 або клацнути на кнопці Закрити.

1.2 Команди системи AutoCad

Управління системою AUTOCAD полягає в заданні команд для виконання. Існує три способи введення команд :

1. за допомогою випадаючих меню;

2. за допомогою панелей інструментів;

3. введення в командному рядку.

Необхідно розуміти, що це три різні способи запуску однієї команди. Наприклад, команда малювання ліній може запускатися за допомогою меню Рисование\Линия, за допомогою панелі інструментів Рисование і за допомогою команди line в командному рядку.

Після введення команди або її опцій на клавіатурі необхідно натиснути клавішу <Enter>.

Якщо у відповідь на запит Команда: (Command :) натиснути клавішу <Enter>, те AutoCAD повторить виклик попередньої команди.

Якщо якої-небудь панелі інструментів на екрані немає, то клацнути правою клавішею на будь-якій панелі інструментів і в контекстному меню, що відкрилося, клацанням лівої клавіші миші вибрати потрібну панель інструментів.
