Введение
Я проходил технологическую производственную практику в ЮЗЭС в подразделении «Таганрогский район электрических сетей» на участке кабельных и воздушных линий и в трансформаторной подстанции ТП-12
Служба кабельных и высоковольтных линий обеспечивает ремонт, техническое обслуживание сетей и строительство новых линий 0,4 – 10 кВ.
Предметом деятельности трансформаторной подстанции является оказание услуг по понижению или повышения напряжения(в данном случаи ТП-12 понижает напряжения 6 кВ до 0.4кВ) и передаче электрической энергии к распределительным пунктам потребителя.

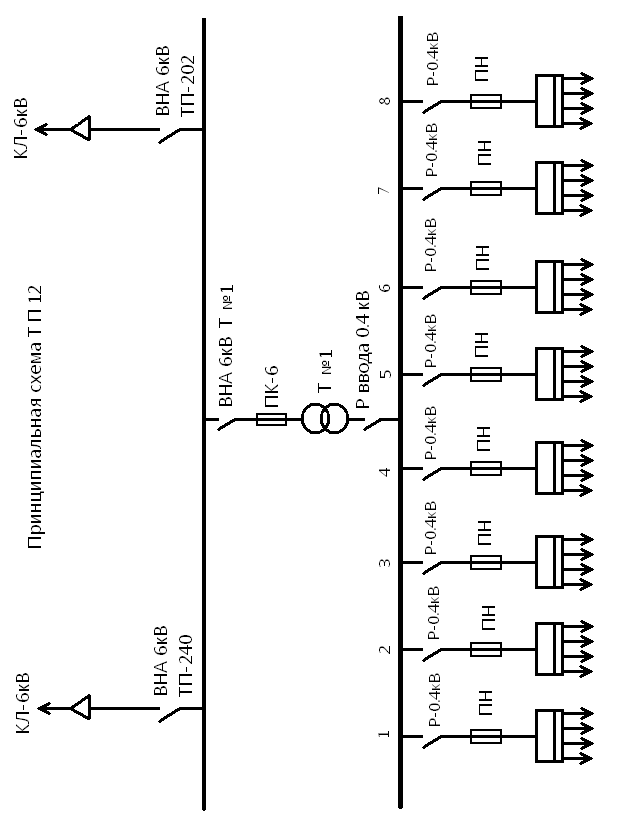

В трансформаторной подстанции находятся трансформатор ТМГ 630кВ, 2 ячейки КСО-386 на 6кВ, 3 выключателя ВНА на 6 кВ, предохранитель ПК на 6 кВ На стороне низкого напряжения(0.4кВ) :1 рубильник ввода, 8 рубильников РПС, 8 предохранителей ПН, 8 распределительных пунктов ЩО-70, в каждом по 2 рубильника РПС-250 и по 2 рубильника РПС-400.
1 Организационная структура Таганрогского Района Электрических сетей юзэс
Таганрогский район электрических сетей (Таг.РЭС) является самостоятельным структурным подразделением производственного отдела Юго-Западных электрических сетей филиала ОАО «МРСК Юга» - «Ростовэнерго»
На сегодняшний день:
На балансе Таганрогского РЭС ЮЗЭС находятся 218 трансформаторных пунктов 6,0/0,4 кВ
Общая мощность городских ТП достигла 98000 кВа.
Протяженность кабельных и воздушных линий 6,0 кВ возросла до155км
К линиям общего пользования 0,4 кВ протяженностью 801,4км подключены 55 тысяч абонентов. Годовое энергопотребление составляет 710,5 млн.кВт/час
Таганрогский Район Электрических Сетей является одним их структурных подразделений ЮЗЭС, обеспечивающим электроснабжение городского хозяйства и населения города Таганрога. Перед коллективом ТагРЭС, стоят задачи по ремонту, обслуживанию и техническому перевооружению городских эл. сетей.
Учитывая растущее энергопотребление городской промышленностью и бытовыми потребителями, руководством «Ростовэнерго» утверждена новая программа строительства эл. Подстанций и развития сетей г. Таганрога на период 2008 -2012г.г.предусматривающая освоение за период 2,8 млрд.руб.
Кроме того, на реконструкцию существующих электросетей направлено 200млн.руб. Планируется реконструкция 50км. ВЛ-6,0 кВ и замена более 100км линий 0,4 кВ с применением передовой технологии самонесущих изолированных проводов. Для удовлетворения потребностей, в эл. энергии городского хозяйства будет построено 4 распределительных пункта, заменено 24 километра кабельных линий 6,0кВ.
3 Основное оборудование
К основному оборудованию относится: Ячейка КСО-386, трансформатор ТМГ 630, Выключатель ВНА, рубильник РПС ввода и линий по 0.4кВ, предохранители ПК и ПН и распределительные пункты ЩО-70
3. 1Ячейка КСО-386 предназначена для комплектования распределительных устройств переменного трехфазного тока напряжением 6 и 10 кВ частотой 50 Гц в сетях с изолированной нейтралью (систем с малыми токами заземления на землю).
