2. Предотвращение ложных отключений потребителей при кратковременных снижениях частоты в энергосистеме
При отключении связи с энергосистемой (обеих линия или трансформатора П в схеме на рис. 8.2, о) питание потребителей, потерявших питание, может быть восстановлено спустя небольшое время действием АПВ линий и трансформатора или АВР секционного выключателя. Однако за время, пока будет нарушена связь с энергосистемой, потребители подстанции могут быть отключены ложным действием устройств АЧР. Это происходит потому, что после . отключения источника питания напряжение на шинах подстанции с синхронными компенсаторами или мощными синхронными электродвигателями сразу не исчезает, а некоторое время поддерживается за счет инерции вращающихся компенсаторов или электродвигателей и приводимых ими механизмов. При этом, поскольку частота вращения электродвигателей и
синхронных компенсаторов, подключенных к шинам подстанции, будет уменьшаться, снизится и частота поддерживаемого ими напряжения. Поэтому АЧР, включенные на это напряжение, могут подействовать ложно и отключить потребителей до того, как подействует АПВ и АВР.

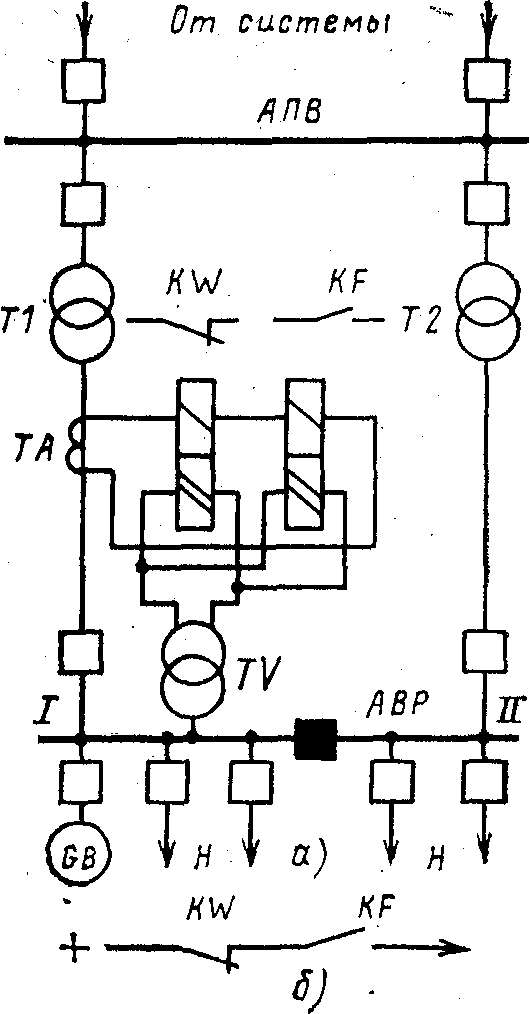

В практике эксплуатации применяются специальные блокировки, предотвращающие ложное срабатывание АЧР в рассматриваемом режиме. На рис. 8.2, б показана одна из таких схем, в которой плюс на контакт KF реле частоты АЧР подается через контакт блокирующего реле направления мощности KW. Реле направления мощности, включенное в цепи трансформатора связи с энергосистемой (рис. 8.2,а), реагирует на направление активной мощности. При наличии связи с энергосистемой, когда подстанция потребляет активную мощность, реле направления мощности держит свой контакт замкнутым, как показано на рис. 8.2, б, разрешая действовать АЧР. После отделения подстанции от питающей сети активная мощность по трансформатору проходить не будет или будет направлена в сторону шин высшего напряжения. При этом реле направления мощности разомкнет свой контакт и снимет плюс с контакта реле частоты, предотвращая ложное срабатывание АЧР. При. отсутствии
блокировки для исправления ложного действия АЧР можно приме» нить АПВ после АЧР. .
8.3. Автоматическое повторное включение после ачр
Для ускорения восстановления питания потребителей, отключенных, при срабатывании АЧР, применяется специальный вид автоматики — АПВ после АЧР (или ЧАПВ). Устройство ЧАПВ срабатывает после восстановления частоты в энергосистеме и дает импульс на включение отключенных потребителей.
Действие ЧАПВ должно осуществляться при частоте 49,5—50 Гц. Начальная уставка по времени ЧАПВ принимается равной 10—20 с, конечная — в зависимости от конкретных условий. Минимальный интервал по времени между смежными очередями ЧАПВ в пределах энергосистемы или отдельного узла—5 с. Мощности нагрузки по очередям ЧАПВ обычно распределяются равномерно. Очередность подключения потребителей к ЧАПВ —обратная очередности АЧР, т. е. к последним очередям АЧР подключаются первые очереди ЧАПВ
Д оля нагрузки, подключаемой к ЧАПВ, в каждом
конкретном случае должна определяться с учетом местных условий (возможности повторного снижения частоты в отделившихся на изолированную работу районах, перегрузки линий электропередачи, замедления восстановления параллельной работы действием АП с улавливанием синхронизма и т. д.). ' ',,,
